| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-FS5331R |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 200 ชิ้นต่อเดือน |

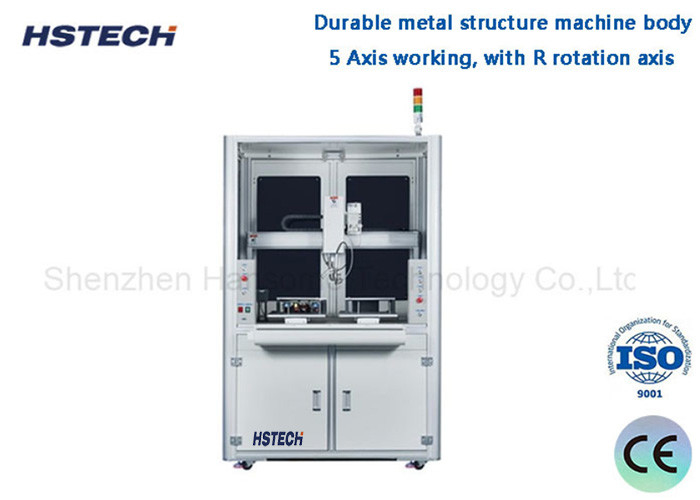

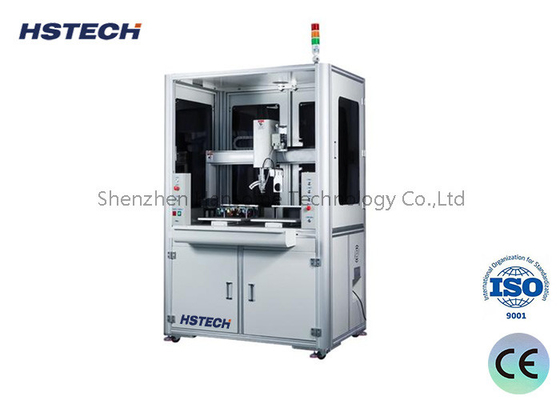

หุ่นยนต์บัดกรีอัตโนมัติแบบตั้งพื้น ควบคุมด้วยมอเตอร์สเต็ปเปอร์ความแม่นยำสูง
บทนำ
เครื่องบัดกรีอัตโนมัตินี้เป็นแบบตั้งพื้น ให้การทำงาน 5 แกน และแท่นบัดกรีคู่ โดยมีช่วงการบัดกรีของหัวแร้งเดี่ยวสูงสุดถึง 500x300x300x100 มม. เหมาะสำหรับการบัดกรี PCBA ที่หลากหลาย แทนที่แรงงานคน และปรับปรุงประสิทธิภาพและคุณภาพ
คุณสมบัติ
1, โครงสร้างตัวเครื่องโลหะ, การทำงานแบบแท่นคู่, ทนทานและยืดหยุ่น
2, การทำงาน 5 แกน, รวมถึงแกนหมุน R, ตระหนักถึงการเชื่อมหลายมุม
3, ระยะการเคลื่อนที่ 500300300 มม., รองรับการปรับแต่ง
4, ช่วงการเคลื่อนที่ของหัวแร้งเดี่ยวเป็นตัวเลือก, รองรับการปรับแต่งหัวแร้งคู่/สามเท่า
5, รองรับการเชื่อมแบบจุด, การเชื่อมแบบลาก และวิธีการเชื่อมอื่นๆ
6, การตั้งโปรแกรมง่าย, รองรับการตั้งค่าด้วยตนเองและการนำเข้าภาพวาด CAD
7, ใช้รางนำเชิงเส้น Hiwin เพื่อให้แน่ใจว่าการเคลื่อนที่แม่นยำสูง
8, มอเตอร์สเต็ปเปอร์และการควบคุมสายพานซิงโครนัส, มั่นคงและเชื่อถือได้
ข้อมูลจำเพาะ
| รุ่น | HS-S5331R | HS-S6331R | |
| แรงดันไฟฟ้า | AC110V/220V,50/60Hz | ||
| ช่วงการทำงาน X/Y1/Y2/Z | 500*300*300*100 มม. | 600*300*300*100 มม. | |
| แกน R | 360 องศา | ||
| ความเร็วในการเคลื่อนที่ X/Y/Z | สูงสุด 300 มม./วินาที | ||
| ระบบขับเคลื่อน | มอเตอร์สเต็ปเปอร์, สายพานไทม์มิ่ง | ||
| รางนำเชิงเส้น | รางนำความแม่นยำสูงแบรนด์ไต้หวัน | ||
| ความแม่นยำในการทำซ้ำ | ±0.02 มม. | ||
| การตั้งโปรแกรม | Teach pendant | ||
| ระบบควบคุม | แผงควบคุม | ||
| การจัดเก็บโปรแกรม |
สามารถจัดเก็บชุดข้อมูลการประมวลผลได้หนึ่งพันชุด และไฟล์การประมวลผลเดียวสามารถใช้พื้นที่เก็บข้อมูลได้สูงสุด 3M
(ห้าพันจุดประมวลผล)
พื้นที่จัดเก็บไฟล์
|
||
| กล่องมือถือ 256M, การ์ดออฟไลน์ 32M, ไฟล์การประมวลผลเดียวสูงสุด |
พื้นที่เก็บข้อมูล 3M (100,000 จุดประมวลผล)
การสนับสนุนเอกสาร
|
||
| CAD | การทำความสะอาดดีบุก | ||
| การทำความสะอาดด้วยอากาศ/นิวเมติก | อินเทอร์เฟซภายนอก | ||
| USB+RS232 | วิธีการบัดกรี | ||
| การบัดกรีแบบจุด/ลาก | น้ำหนัก | ||
| 65 | กก.70 กก. | ขนาดเครื่อง | |
| 715*585*800 มม. |
815*685*800 มม. |
||
การกำหนดค่าเครื่องหลัก
1, หัวแร้งคู่, แท่นทำงาน Y คู่
2, โปรแกรมเมอร์ Teach pendant แบบมือถือ
3, ตัวควบคุมความร้อน
4, ตัวควบคุมดีบุกขาด
5, ชุดประกอบปากกาบัดกรี
6, ปลายหัวแร้ง
7, ส่วนประกอบดีบุกออก
8, กล่องทำความสะอาด
