| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-DS400 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

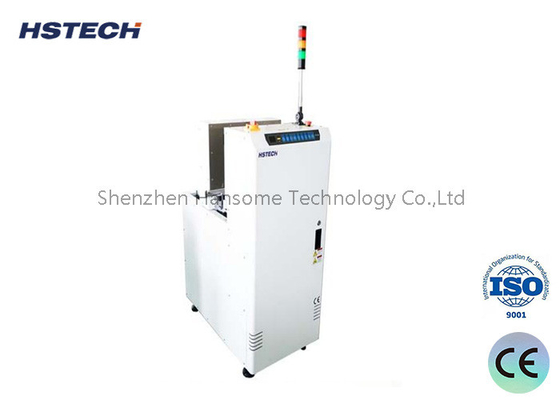

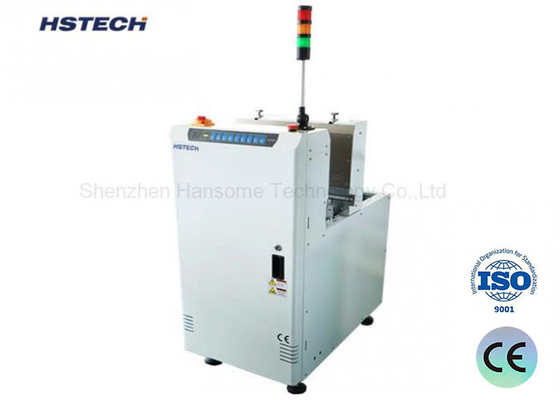

Omron Relay SMT สายการผลิต PCB Destacker Panasonic PLC เครื่องบรรทุกแผ่นเปล่า
ลักษณะ
1หลักการควบคุม: การควบคุมโปรแกรม PLC Panasonic เพื่อให้การทํางานแม่นยําและมีประสิทธิภาพ
2. อินเตอร์เฟซการทํางาน: อุปกรณ์พร้อมกับการควบคุมปุ่ม LED แบบดั้งเดิมและอินทิวติว เพื่อให้การทํางานเข้าใจง่าย
3. อินเตอร์เฟซการสื่อสาร: สนับสนุนการเชื่อมต่อสัญญาณ Smema, สะดวกในการ docking ง่าย ๆ กับอุปกรณ์การผลิตอื่น ๆ
4การปรับความหนา: ปรับความหนาของแผ่น PCB ด้วยมือเพื่อตอบสนองความต้องการการผลิตของรายละเอียดต่าง ๆ ของแผ่นวงจร
5การปรับความกว้าง: ปรับตัวได้ง่ายต่อความกว้างต่าง ๆ ของบอร์ด PCB ผ่านกลไกปรับที่ใช้ด้วยมือ
6. การแสดงสถานะ: ไฟชี้วัดจอ LED ใช้ในการแสดงสถานะการทํางานของเครื่องจักรในเวลาจริง
7การออกแบบโครงสร้าง: โครงสร้างอลูมิเนียม, ด้วยการออกแบบด้านล่างคู่, เพื่อให้แน่ใจว่าความมั่นคงของอุปกรณ์, ป้องกันการย้าย.
8ผ่านโหมด: ให้บริการผ่านโหมดเพื่อปรับตัวต่อการเปลี่ยนเร็วหรือความต้องการการผลิตพิเศษ
9. การเปลี่ยนสายที่รวดเร็ว: ใช้เวลาเพียง 10 วินาทีในการเปลี่ยนสายการผลิต ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตได้มาก
10. การอํานวยความสะดวกอย่างต่อเนื่อง: สนับสนุนการอํานวยความสะดวกอย่างต่อเนื่องเพื่อรับรองความต่อเนื่องของกระบวนการผลิต
11การออกแบบแบบกันสแตตติก: คอนเวียร์เบิร์ทแบบกันสแตตติกถูกใช้เพื่อให้แน่ใจว่าบอร์ดวงจรจะไม่ถูกทําลายโดยไฟฟ้าสแตตติกระหว่างการส่ง
12. การแสดงความผิดพลาดและการบํารุงรักษา: ระบบแสดงความผิดพลาดเครื่องเขียนโปรแกรมอัตโนมัติ, ความผิดพลาดที่แตกต่างกันได้รับการจัดสรรด้วยรหัสอิสระและคําแนะนําการบํารุงรักษาที่ตรงกันสะดวกสําหรับผู้ใช้ในการหาปัญหาและบํารุงรักษาอย่างรวดเร็ว, คําแนะนําทั้งหมดถูกติดบนด้านหลังของประตูเครื่อง
การใช้งาน
เครื่องนี้ถูกออกแบบมาโดยเฉพาะเพื่อการบูรณาการและการบรรจุแผ่น PCB เปลือยบนสายการผลิต SMT (เทคโนโลยีการติดตั้งบนพื้นผิว) เพื่อการวางแผ่น
รายละเอียด
| หน้าที่ |
ใช้สําหรับการบรรทุก PCB เปลือยเปลือยไปยังสาย smt หลังจากได้รับสัญญาณเครื่องในสายล่าง |
| ความสูงของการขนส่ง | 910±30mm |
| ทิศทางการขนส่ง | L~R หรือ R~L |
| การปฏิบัติงาน | การทํางานด้านหน้า |
| ด้านติดรถไฟ | หน้า |
| ความหนาของ PCB | 0.6 ~ 4.0 มิลลิเมตร |
| ความสูงขององค์ประกอบ PCB | ± 35 มม. |
| ระยะเวลาการให้อาหาร PCB | ประมาณ 10 วินาที หรือระบุ |
| น้ําหนักของกระดาน | ≤3KG |
| พลังงานไฟฟ้า | 220V,50/60Hz ± 10% |
| พลัง | 0.05kW |
| ความดันอากาศ | 0.6Mpa |
| การบริโภคลม | < 20 ลิตร/นาที |
| สัญญาณ | SMEMA |
| รุ่น | HS-DS400 | HS-DS530 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50 ~ 400 มม | 50 ~ 530 มม. |
| ความกว้าง PCB ขนส่ง | 50 ~ 400 มม | 50 ~ 500 มม |
| ความหนาของ PCB | นิ้วละ 0.6 มิลลิเมตร | ขั้นต่ํา 1.0mm |
| ขนาดของเครื่อง | 503*770*1200 มม. | 600*920*1200 มิลลิเมตร |
| น้ําหนัก | 110 กิโลกรัม | 130 กิโลกรัม |
