| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | เอชเอส-310 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 200 ชุดต่อเดือน |

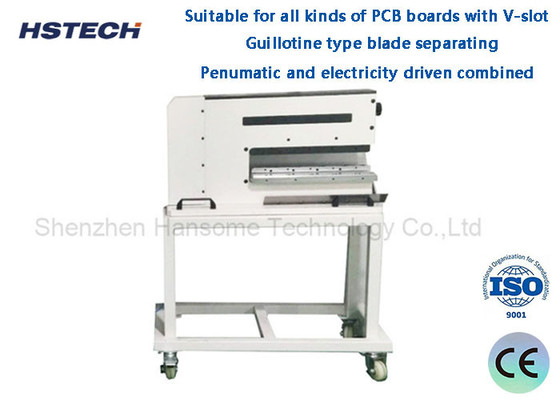

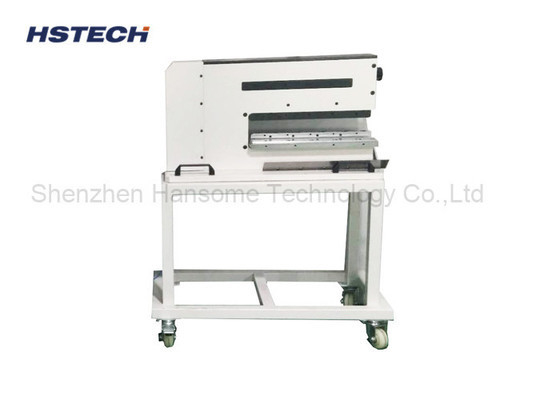

เครื่องตัดแผ่น PCB ความเร็วสูง ความเครียดแรงต่ํา เครื่องตัดแผ่น PCB ด้วยสล็อต V
คําแนะนํา
เครื่องนี้เรียกว่า เครื่องแยกพีซีบีแบบปนูเมติก หรือยังเรียกว่า เครื่องแยกพีซีบีแบบกิลลอตินในเวลาเดียวกันที่ขับเคลื่อนโดยแรงกดอากาศเพื่อจบการ depanelingมันมีผลงานที่ดีกว่าเครื่องแยกพีซีบีที่เคลื่อนไหว
ภาพรวมการทํางาน
อุปกรณ์นี้ใช้ในการแยกแผ่นขนาดใหญ่เป็นแผ่น PCB แต่ละแผ่น
เทคโนโลยีการแยกแผ่นความเครียดต่ําพิเศษสามารถลดความเครียดและการปรับปรุงของแผ่น PCB ให้น้อยที่สุด
ป้องกันส่วนประกอบและสานผสมผสานบนผิว PCB ในระหว่างกระบวนการแยกแผ่นเพื่อหลีกเลี่ยงการเสียหายของสินค้า
ลักษณะหลัก
ใช้กลไกการตั้งตําแหน่งและการแยกแผ่นด้วยความแม่นยําสูง เพื่อรับรองความแม่นยําและความสม่ําเสมอในการแยกแผ่น
อุปกรณ์จับที่ได้รับสิทธิบัตรสามารถใช้แรงแยกแผ่นได้อย่างเท่าเทียมกันเพื่อลดความเข้มข้นในท้องถิ่น
การควบคุม servo motor แบบสองแกน เพื่อให้เกิดการแยกแผ่นด้วยความเร็วสูงและเรียบร้อย
พร้อมฟังก์ชันการตรวจจับอัตโนมัติ สามารถตรวจสอบสภาพผิดปกติระหว่างการแยกแผ่น
การออกแบบที่ปิดไว้เต็มที่ จะทําให้มีสภาพแวดล้อมที่สะอาดในการแยกแผ่น
หลักการทํางาน
พานีล PCB ถูกวางบนแพลตฟอร์มการตั้งตําแหน่งและติดตั้งด้วยอุปกรณ์ clamping อัตโนมัติ
อุปกรณ์แยกแผ่นเคลื่อนที่ช้า ๆ ตามเส้นทางที่กําหนดไว้ก่อน เพื่อตัดและแยก PCB.
ระหว่างกระบวนการแยกแผ่นกลไก clamping ใช้แรงเท่า ๆ กันเพื่อหลีกเลี่ยงความเข้มข้นที่ตั้ง
หลังจากที่การแยกแผ่นเสร็จสิ้น PCB บอร์ดเดียวถูกปล่อยโดยอัตโนมัติและรอสําหรับกระบวนการต่อมา
สถานการณ์การใช้งาน
ส่วนใหญ่ใช้ในลิงก์การแยกแผ่นของสายการผลิต SMT patch
ใช้ได้กับแผ่น PCB จากวัสดุต่างๆ รวมถึง FR4, CEM-3, สับสราตเซรามิก เป็นต้น
เหมาะสําหรับการผลิตสินค้าอิเล็กทรอนิกส์ที่มีความต้องการสูงต่อคุณภาพสินค้า เช่น โทรศัพท์สมาร์ทโฟน คอมพิวเตอร์แท็บเล็ต
ลักษณะ
1เหมาะสําหรับทุกชนิดของบอร์ด PCB ด้วย V-slot
2, Gใบแยกแบบ uillotine ความเครียดแรงที่ต่ํามาก 500-600uE เรียบเรียบและเรียบ ไม่มีบิดและ glitch
3, พีเนียมและไฟฟ้าขับเคลื่อนรวมกัน
4, ความปลอดภัย: กิลิอตินขนาดเล็กมีให้บริการเฉพาะสําหรับการให้อาหารบนบอร์ด, รับประกันความปลอดภัยของผู้ใช้.
5, การบํารุงรักษาง่าย, ผู้ประกอบการสามารถจัดการกับเครื่องจักรที่มีการฝึกอบรมง่าย
6, ทนทาน, ใช้การนําเข้าคุณภาพสูงเหล็กทําเครื่องมือการตัด
รายละเอียด
| รุ่น | HS-310 |
| พลัง | 10W |
| การอํานวยอากาศ | 0.5 ~ 0.8Mpa |
| ความยาวการตัดที่มีประสิทธิภาพ | 1-360 มม |
| ขนาดเล็บเส้น | 360*43.5*6mm |
| วัสดุของใบ | นําเข้าเครื่องมือเหล็กความเร็วสูง |
| ความเร็วในการแยก | 1-300 มม/วินาที |
| ความหนา V-cut | 0.3-3.5 มิลลิเมตร |
| การบริโภคลม | 200-400 ((L/นาที) |
| ขนาดเครื่อง | 700*325*400 มิลลิเมตร |
| น้ําหนัก | 130 กิโลกรัม |
| บอร์ดที่เหมาะสม | กระดานตัด V ทั้งหมด |
