| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-203 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 500 ชิ้นต่อเดือน |

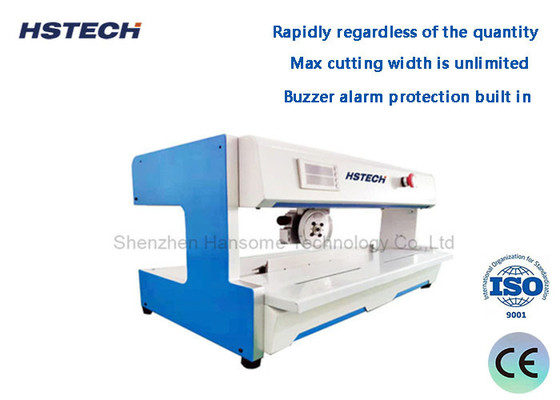

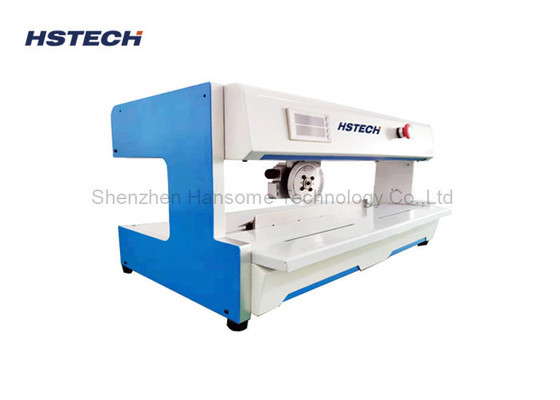

การป้องกันสัญญาณรบกวนใน V-Cut PCB Separator Blade การเคลื่อนไหวสําหรับบอร์ด PCB FR4
คําแนะนํา
เครื่องแยก PCB V-cut เป็นอุปกรณ์อัตโนมัติสําหรับการแยกแผ่นวงจรพิมพ์ (PCBs) โดยหลัก ๆ ใช้ในกระบวนการด้านหลังของอุตสาหกรรมผลิตอิเล็กทรอนิกส์ต่อไปนี้คือการนําเสนอรายละเอียดเกี่ยวกับ V-cut PCB Separator:
ภาพรวมสินค้า:
เครื่องแยก PCB V-cut เป็นอุปกรณ์อัตโนมัติที่ใช้เพื่อแยกแผ่น PCB ที่ผ่านการแปรรูป
มันสามารถแยกแผ่น PCB เป็นหน่วย PCB ที่อิสระได้อย่างแม่นยํา ตามเส้น V-groove ที่ออกแบบมาล่วงหน้า
มันถูกใช้อย่างแพร่หลายในกระบวนการด้านหลังของการผลิตสินค้าอิเล็กทรอนิกส์ อุปกรณ์สื่อสาร การควบคุมอุตสาหกรรมและสาขาอื่น ๆ
ฟังก์ชันและลักษณะหลัก:
อัตโนมัติระดับสูง ปรับปรุงประสิทธิภาพและความสม่ําเสมอในการแยก
ใช้เครื่องมือตัดความแม่นยําสูง และกลไกการตั้งตําแหน่ง เพื่อให้แน่ใจว่าการแยกมีความแม่นยําและสะอาด
ปริมาตรการตัดที่สามารถเขียนโปรแกรมได้ เช่น ความลึกการตัด ความเร็วการตัด เป็นต้น ตอบสนองความต้องการของความหนาและวัสดุ PCB ที่แตกต่างกัน
อุปกรณ์พร้อมกับกลไกการบรรจุและถอนอัตโนมัติ กระบวนการแยกสามารถสําเร็จโดยไม่ต้องการแทรกมือ
ระบบควบคุมอัตโนมัติที่บูรณาการ เพื่อให้สามารถติดตามและวินิจฉัยความผิดพลาดได้อย่างฉลาด
การออกแบบที่คอมแพคต์ มีพื้นที่ขนาดเล็ก สามารถบูรณาการได้อย่างต่อเนื่องกับสายการผลิต
การใช้งานง่ายและการบํารุงรักษาที่สะดวกสบาย รับประกันการใช้งานที่มั่นคงในระยะยาวของอุปกรณ์
พื้นที่ใช้งานหลัก:
การผลิตสินค้าอิเล็กทรอนิกส์สําหรับผู้บริโภค เช่น โทรศัพท์มือถือ แท็บเล็ต และคอมพิวเตอร์พกพา
การผลิตอุปกรณ์สื่อสาร เช่น รูเตอร์, สวิตช์, สถานีฐาน เป็นต้น
ผลิตอุปกรณ์ควบคุมอุตสาหกรรม เช่น เครื่องควบคุมอุตสาหกรรม หุ่นยนต์อุตสาหกรรม ฯลฯ
การผลิตอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ เช่น อุปกรณ์การวินิจฉัยทางการแพทย์ อุปกรณ์การรักษา ฯลฯ
กระบวนการแบคแอนด์การแบ่งแยกของสินค้าอิเล็กทรอนิกส์อื่น ๆ
คําแนะนําการเลือกและการใช้:
เลือกแบบ V-cut PCB Separator ที่เหมาะสมขึ้นอยู่กับขนาด PCB วัสดุปริมาณและปัจจัยอื่น ๆ ของสายการผลิต
ใช้งานและบํารุงรักษาตามคําแนะนําของผู้ผลิตและคู่มือการบํารุงรักษา
ตรวจสอบการใช้งานของเครื่องมือเป็นประจํา และเปลี่ยนและซ่อมมันในเวลา
มันสามารถทํางานร่วมกันได้ดีกับอุปกรณ์ด้านบนและด้านล่าง เช่น เครื่องวางและเครื่องทดสอบ
ลักษณะ
1มันสามารถตัดได้อย่างรวดเร็ว ไม่ว่าจะเป็นปริมาณอะไร
2, ปีกกลมบนและปีกเส้นล่างทั้งหมดใช้เหล็กนําเข้าคุณภาพสูง, สามารถคมและซ้ําใช้
3, ระยะการเคลื่อนที่: ((0 ~ 400mm / 600mm) ตามคําขอของลูกค้า, ปีกวงกลมสามารถปรับ ((0 ~ 5mm), เหมาะสําหรับแผ่นความหนาที่แตกต่างกัน, slotted ปัญหาสําหรับ differentict V-cut groove.
4, ความกว้างการตัดสูงสุดไม่จํากัด, PCB เดี่ยวดีที่สุดที่ 1 ~ 200 มม.
5, แพลตฟอร์มการทํางานสามารถปรับ, โดยใช้ความสูงของส่วนบนของ PCB, เครื่องมาตรฐานความสูงน้อยกว่า 32mm.
6, การป้องกันสัญญาณระฆังที่ติดตั้งใน, นอกจากนี้ม่านแสงและใบป้องกันการรับประกันความปลอดภัยคู่, หลีกเลี่ยงผู้ประกอบการบาดเจ็บ.
รายละเอียด
| รุ่น | HS-203 | HS-206 |
| โวลเตชั่น | AC110V/220V 50/60Hz | |
| ขนาดใบ (ใบกลม) | φ125mm*30mm*3mm | |
| ขนาดของใบไม้ ((ใบไม้เส้น) | 420mm × 65mm × 6mm | |
| ความยาวตัดสูงสุด | 5 ~ 400 มม | 5 ~ 600 มม |
| ความหนาของ PCB | 0.8 ~ 3 มิลลิเมตร | |
| ความเร็วในการแยก | 300 ~ 500mm/วินาที ((ปรับได้) | |
| ความกว้างของการแยก | ดีที่สุด 1 ~ 200 มม. | |
| ความสูงของส่วนประกอบ | ≤32mm ((หรือตามความต้องการ) | |
| พลัง | 60W | |
| ขนาดของเครื่อง | 710x450x420 มิลลิเมตร | 900x450x420 มิลลิเมตร |
| น้ําหนัก | 55 กิโลกรัม | 75 กิโลกรัม |
ตัวอย่างบอร์ด ((เหมาะสําหรับทุกชนิดของบอร์ด PCB V-groove: FR4, บอร์ดอลูมิเนียม,บอร์ดไฟเบอร์กระจก, บอร์ด LED, บอร์ดแผ่น LED)
