V-Cut Blade Miving PCB Separator อุปกรณ์ตัดแผ่น PCB ด้วยฟังก์ชันการนํา

V-Cut Blade Miving PCB Separator อุปกรณ์ตัดแผ่น PCB ด้วยฟังก์ชันการนํา

เปิดตัว

Blade Moving PCB Separators เป็นอุปกรณ์สําหรับการตัดและแยกพานวงจรพิมพ์ (PCB) โดยใช้การแยกใบเคลื่อนที่

หลักการทํางาน:
อุปกรณ์ใช้ใบเลื่อยเคลื่อนที่หนึ่งหรือหลายใบในการตัดบนผิว PCB ตลอดเส้นแยกที่กําหนดไว้
ปีกสามารถเคลื่อนไหวได้ในแนวราบหรือแนวตั้ง และตัดตามเส้นแยกบนบอร์ด PCB ได้อย่างแม่นยํา
กระบวนการตัดใช้เครื่องขับเคลื่อนเครื่องกล เช่น ไม้ผลักปนูเมติกหรือไฟฟ้า ซึ่งสามารถให้พลังการตัดที่เพียงพอ

ลักษณะหลัก:
ความแม่นยําในการตัดสูง และเส้นแยกที่ระบุบน PCB สามารถตัดได้อย่างแม่นยํา
เหมาะสําหรับบอร์ด PCB ของขนาดและรูปร่างต่าง ๆ ซึ่งสามารถแบ่งออกเป็น PCB ตัวเดียวหรือหลายตัว
มันสามารถใช้ได้พร้อมกับอุปกรณ์อัตโนมัติ เช่น คอนเวียร์เบิร์ท เพื่อบรรลุการดําเนินงานการแบ่งแยกต่อเนื่อง
ระหว่างกระบวนการตัด มันจะไม่ทําให้เกิดความเสียหายต่อผิว PCB และส่วนประกอบ
โครงสร้างอุปกรณ์คอมแพคต์ มีความยืดหยุ่นในการติดตั้ง และสามารถบูรณาการกับสายการผลิตได้ง่าย
ด้วยอุปกรณ์ป้องกันความปลอดภัย เช่น เซ็นเซอร์เกรท สวิทช์หยุดฉุกเฉิน เป็นต้น

ส่วนประกอบหลัก:
อุปกรณ์เล็บเคลื่อนที่: รวมถึงเล็บ, มอเตอร์ขับเคลื่อน / กระบอก, ฯลฯ
ระบบตั้งตําแหน่ง/นําทาง: ใช้เซ็นเซอร์ทางออนไลน์เพื่อให้เกิดการตั้งตําแหน่งและนําทาง PCB
สถาบันการเข้า-ออก: อุปกรณ์อัตโนมัติ เช่น คอนเวียร์เบิร์ท โรบอต
ระบบควบคุมโปรแกรม: PLC หรือเครื่องควบคุมที่ฝังไว้เพื่อบรรลุการทํางานที่ทํางานด้วยระบบอัตโนมัติเต็ม
อุปกรณ์ป้องกันความปลอดภัย เช่น เครื่องตรวจจับกรด เครื่องตัดหยุดฉุกเฉิน ฯลฯ

สถานการณ์การใช้งาน
สายการผลิต SMT: PCB แบ่งเป็น PCB หลังจากการปั่นกลับ
สายเจาะ / ทองเหลือง: มันมีบทบาทในการแยก PCB.
การเชื่อมต่อการทดสอบ: การแยก PCB ที่ได้รับการทดสอบ
การผลิตชุดเล็ก / ตัวอย่าง: การแบ่ง PCB จํานวนน้อยอย่างรวดเร็วและเรียบร้อย

ลักษณะ

1, เครื่องนี้สามารถใช้ในการตัดทุกชนิดของบอร์ดที่มี V-slot.

2, การออกแบบใบมีดที่ทนทาน, ใบมีดสามารถมีรูปร่างอย่างน้อยสองครั้ง

3, ความสูงของใบกลมสามารถปรับให้เหมาะสมกับชนิดต่าง ๆ ของ PCB ด้วยองค์ประกอบความสูงที่แตกต่างกัน

4, การเคลื่อนไหวใบ, ความเครียดแรงที่ค่อนข้างต่ํา, การควบคุมเครื่องยนต์เดียว, การทํางานง่ายและสะดวก

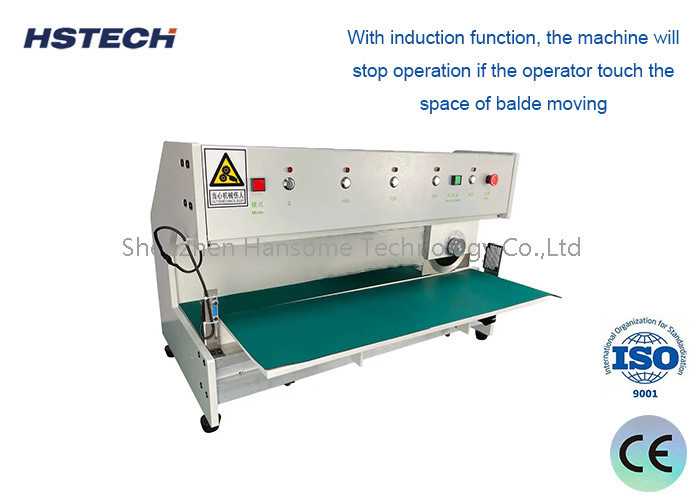

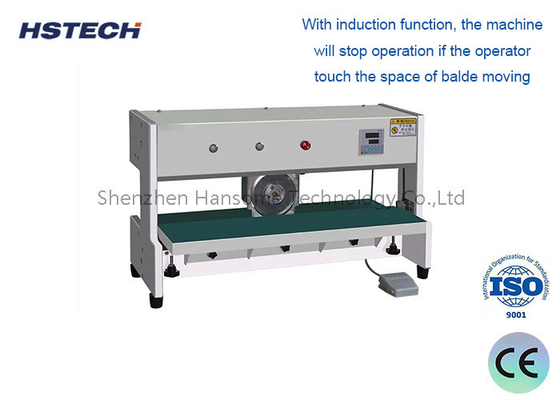

5, ด้วยฟังก์ชันการชักชวน เครื่องจะหยุดการทํางานถ้าผู้ประกอบการสัมผัสพื้นที่ของ balde การเคลื่อนไหว

6, ความปลอดภัย, ด้วยอุปกรณ์ป้องกันคู่,ไม่ต้องกังวลเกี่ยวกับปัญหาการผลิตความปลอดภัย.

7, ทนทาน, ใช้มีดวัสดุคุณภาพสูงดี

รายละเอียด
