| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-CVN350 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P,T/T,เวสเทิร์นยูเนี่ยน,MoneyGram |
| ความสามารถในการจําหน่าย: | 50 ชุดต่อเดือน |

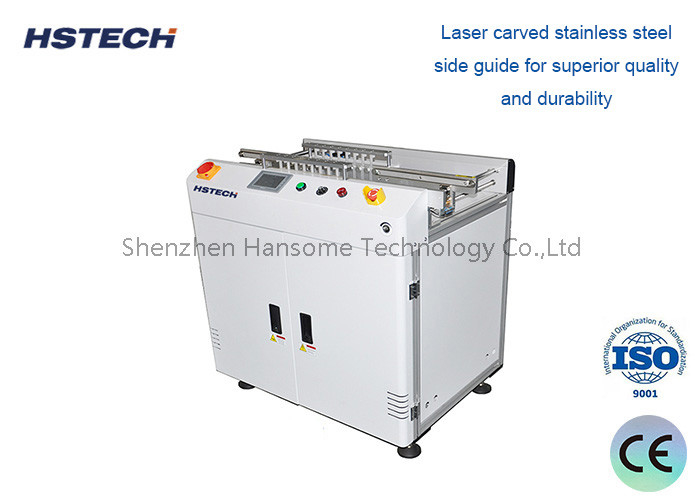

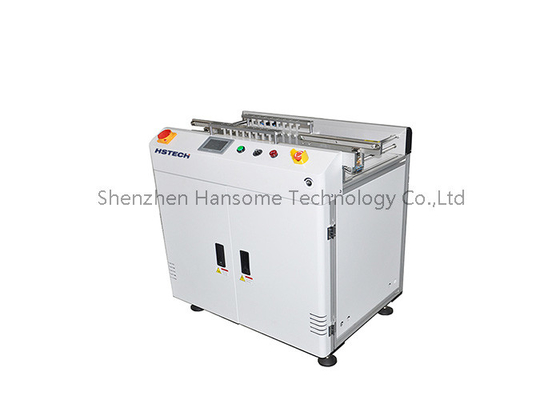

การควบคุมความเร็วแบบแปรผัน คอนเวเยอร์ปฏิเสธ PCB เฟสเดียว อุปกรณ์จัดการ PCB พร้อม PLC ของ Panasonic
บทนำ
PCB Reject Conveyor (คอนเวเยอร์ปฏิเสธ PCB) เป็นอุปกรณ์ที่ใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์อัตโนมัติเพื่อนำและขนส่งแผงวงจรพิมพ์ (PCB) ที่ถูกตัดสินว่ามีข้อบกพร่องหรือไม่ได้มาตรฐานออกจากสายการผลิตไปยังพื้นที่ปฏิเสธ
ต่อไปนี้คือบทนำทั่วไปเกี่ยวกับ PCB Reject Conveyor
1. ฟังก์ชัน: ฟังก์ชันหลักของ PCB Reject Conveyor คือการตรวจจับและนำ PCB ที่ไม่ได้มาตรฐานออกในระหว่างกระบวนการผลิตอุปกรณ์อิเล็กทรอนิกส์ เมื่อ PCB ผ่านการตรวจสอบคุณภาพหรือระบบตรวจสอบอัตโนมัติ หากถูกตัดสินว่าเป็นผลิตภัณฑ์ที่มีข้อบกพร่องหรือไม่ผ่านเกณฑ์ คอนเวเยอร์ปฏิเสธจะขนส่ง PCB เหล่านั้นออกจากสายการผลิตไปยังพื้นที่ปฏิเสธ เพื่อให้มั่นใจว่าผลิตภัณฑ์ที่ดีบนสายการผลิตจะยังคงไหลต่อไป
2. คอนเวเยอร์อัตโนมัติ: PCB Reject Conveyor มักจะถูกรวมเข้ากับอุปกรณ์อัตโนมัติบนสายการผลิต เช่น สายการประกอบแผงวงจรพิมพ์หรืออุปกรณ์ทดสอบ สามารถรับ ส่ง และระบุตำแหน่ง PCB ที่ไม่ผ่านเกณฑ์โดยอัตโนมัติตามสัญญาณระบบหรือผลการตรวจจับ
3. การจัดการวัสดุ: PCB Reject Conveyor มักใช้สายพานลำเลียงหรือระบบลำเลียงเพื่อส่งมอบ PCB ที่เสีย สายพานลำเลียงมักมีความเร็วและทิศทางการวิ่งที่ปรับได้ เพื่อเคลื่อนย้าย PCB ไปยังพื้นที่ปฏิเสธได้อย่างแม่นยำ
4. การแสดงภาพและการเตือนภัย: PCB Reject Conveyors มักติดตั้งส่วนต่อประสานภาพและระบบเตือนภัย เพื่อให้ผู้ปฏิบัติงานสามารถตรวจสอบกระบวนการขนส่งและจำนวน PCB ที่เสียได้แบบเรียลไทม์ ระบบเตือนภัยสามารถส่งสัญญาณเสียงหรือแสงเพื่อแจ้งเตือนผู้ปฏิบัติงานว่าจำเป็นต้องแก้ไขพื้นที่ปฏิเสธ
5. การแก้ไขปัญหา: ในบางกรณี หาก PCB Reject Conveyor พบความผิดปกติหรือปัญหาการส่งสัญญาณ ผู้ปฏิบัติงานสามารถทำการแก้ไขปัญหาและบำรุงรักษาได้โดยการตรวจสอบส่วนประกอบต่างๆ เช่น สายพานลำเลียง ระบบลำเลียง และการส่งสัญญาณ
6. การรวมระบบ: PCB Reject Conveyor มักจะถูกรวมเข้ากับอุปกรณ์และระบบอัตโนมัติอื่นๆ เช่น อุปกรณ์ตรวจสอบคุณภาพ ระบบคัดแยกอัตโนมัติ และระบบจัดการข้อมูล การรวมระบบนี้สามารถปรับปรุงประสิทธิภาพการผลิตและการควบคุมคุณภาพ และเปิดใช้งานระบบอัตโนมัติในระดับที่สูงขึ้น
ข้อมูลจำเพาะ
| รุ่น | HS-CVN350 | HS-CVN460 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50*50~450*350 มม. | 50*50~550*460 มม. |
| ขนาดเครื่อง | 1000*690*930 มม. | 1000*800*930 มม. |
| น้ำหนัก | 70 กก. | 90 กก. |
| ความสูงในการขนส่ง | 910±20 มม. |
| ทิศทางการขนส่ง | L~R หรือ R~L (อุปกรณ์เสริม) |
| ความเร็วในการขนส่ง | 0.5~20 ม./นาที หรือระบุ |
| แหล่งจ่ายไฟ | AC100-230V, 50/60Hz, เฟสเดียว |
| การใช้พลังงาน | สูงสุด 100VA |
| แรงดันลม | 4-6 บาร์ |
| การใช้ลม | สูงสุด 10 ลิตร/นาที |
| การสื่อสาร | SMEMA |
คุณสมบัติ
1, มีโหมดปฏิเสธ ตรวจสอบ และบายพาส
2, การออกแบบแบบแยกส่วน
3, เสถียรภาพเพิ่มขึ้นด้วยการออกแบบที่แข็งแกร่ง
4, รางนำด้านข้างสแตนเลสสตีลแกะสลักด้วยเลเซอร์เพื่อคุณภาพและความทนทานที่เหนือกว่า
5, ที่พักแขนออกแบบตามหลักสรีรศาสตร์
6, การปรับความกว้างที่ราบรื่นและขนาน (สกรูนำ)
7, มีความยาวที่แตกต่างกันตามคำขอ
8, การควบคุมความเร็วแบบแปรผัน
9, เข้ากันได้กับ SMEMA
รางขนส่ง
โครงสร้างยก
การควบคุมไฟฟ้า
