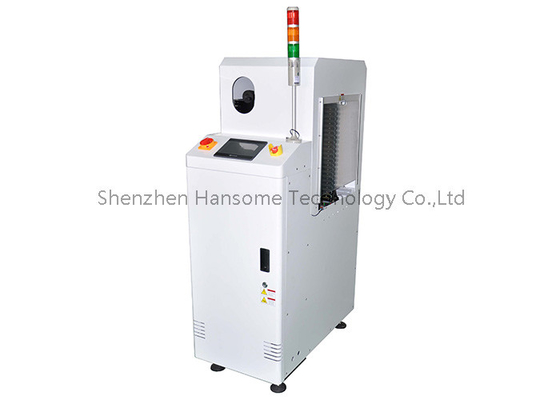

อุปกรณ์จัดการ PCB แบบมัลติฟังก์ชัน บัฟเฟอร์ PCB อุปกรณ์จัดการ FIFO LIFO สำหรับสาย SMT

เครื่องพัดพัดพัดพัดพัดพัดพัดพัดพัดพัด

เปิดตัว

PCB Buffer เป็นอุปกรณ์ที่ใช้ในการเก็บและแชช์แผ่นวงจรพิมพ์ (PCB) เป็นชั่วคราว

ปฏิบัติการ:
รับและจัดเก็บ PCB ที่ผ่านการแปรรูปชั่วคราวเพื่อให้ความสะดวกสําหรับกระบวนการต่อมา
ปรับลําดับการเก็บและการกําจัด PCB ให้เป็นไปตามความก้าวหน้าของการผลิต
ร่วมมือกับอุปกรณ์อื่น ๆ ในสายการผลิตเพื่อบรรลุการถ่ายส่ง PCB อย่างเรียบร้อยและต่อเนื่อง
ให้การติดตามสถานะ PCB เพื่อให้แน่ใจว่าไม่มีอะไรพลาดหรือผสมผสานระหว่างกระบวนการผลิต

ลักษณะหลัก:
โดยใช้โครงสร้างพื้นที่เก็บของหลายชั้น สามารถเก็บ PCB หลายชุดได้ในเวลาเดียวกัน
อุปกรณ์ส่งอัตโนมัติที่ติดตั้ง เช่น คอนเวียร์เบิร์ท, แพลตฟอร์มหมุน เป็นต้น
อุปกรณ์ที่มีฟังก์ชันการตรวจสอบตําแหน่ง PCB และการระบุการจัดหมวดหมู่
การควบคุมที่สามารถโปรแกรมได้ เพื่อปรับตัวให้เข้ากับขนาดและปริมาณ PCB ที่แตกต่างกัน
มันมีโครงสร้างที่คอมแพคต์ มีพื้นที่เล็ก และสามารถนําไปใช้ในสายการผลิตได้ง่าย
พร้อมอุปกรณ์ป้องกันความปลอดภัย เช่น ป้องกันแสง, หยุดฉุกเฉิน เป็นต้น

ส่วนประกอบหลัก:
สถานที่เก็บของ: ใช้โครงสร้างหลายชั้นเพื่อเพิ่มความหนาแน่นในการเก็บของ
อุปกรณ์การส่ง: เช่น คอนเวียร์เบิร์ท, รอลเลอร์, ฯลฯ, ใช้สําหรับการเข้าและออกของ PCB โดยอัตโนมัติ
ระบบตรวจจับ: รวมถึงเซ็นเซอร์ กล้อง เป็นต้น เพื่อบรรลุตําแหน่งและการระบุตัว
ระบบควบคุมโปรแกรม: PLC หรือเครื่องควบคุมที่ฝังไว้เพื่อบรรลุการบริหารจัดการแบบอัตโนมัติ
อุปกรณ์ป้องกันความปลอดภัย เช่น เครือไฟฟ้า, สวิทช์หยุดฉุกเฉิน เป็นต้น

สถานการณ์การใช้งาน:
สายการผลิต SMT: ให้ความสะดวก PCB ระหว่างการผสมผสานแบบ reflow การตรวจสอบและกระบวนการอื่น ๆ
การเจาะ / สายทองเหลือง plating: ทําให้การโอน PCB ระบบระหว่างกระบวนการที่แตกต่างกัน
สายการประกอบอัตโนมัติ: ให้การเก็บ PCB ในสถานที่ประกอบด้วยมือ
การทดสอบ: ให้มีการจัดเรียง PCB และวางคิวก่อนและหลังอุปกรณ์ทดสอบ

ครับรายละเอียดทางเทคนิค

รายละเอียด

ลักษณะ

1. ใช้มิตร Soft Touch แผ่นควบคุมเยื่อ LED.

2. FIFO, LIFO, Loader, Unloader, Reject mode ได้เลือก

3. การระบุความเร็ว เรียบร้อยและแม่นยํา

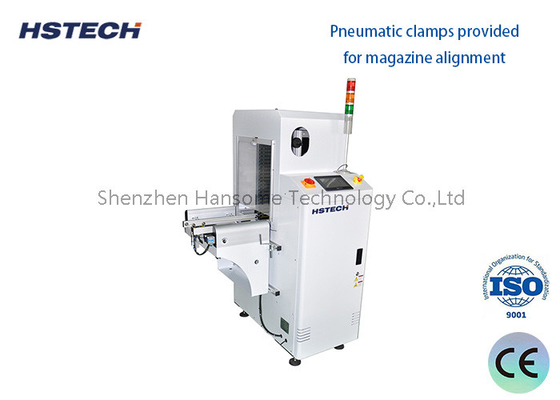

4. เครื่องปักลมที่ให้สําหรับการสอดคล้องกระจก

5ความดันของเครื่องกดน้ําอากาศถูกควบคุม

6ระบบขั้นต่ํา

7ความจุเพิ่มเติมของคลังพัฟเฟอร์มีให้ใช้ตามคําขอ

8. สมาธิกับ SMEMA

เครื่องวาด

การใช้งาน

อุปกรณ์นี้ถูกใช้ในฐานะผ่าตัดระหว่างเครื่อง SMD และอุปกรณ์การตรวจสอบ

เกี่ยวกับการบรรจุ
