| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-ST400 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

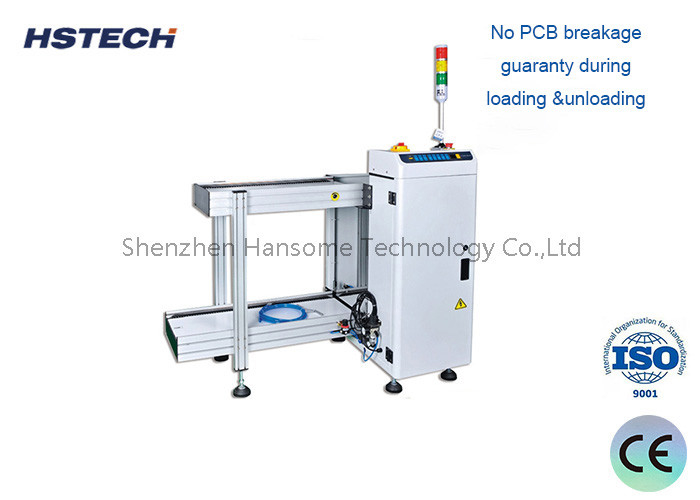

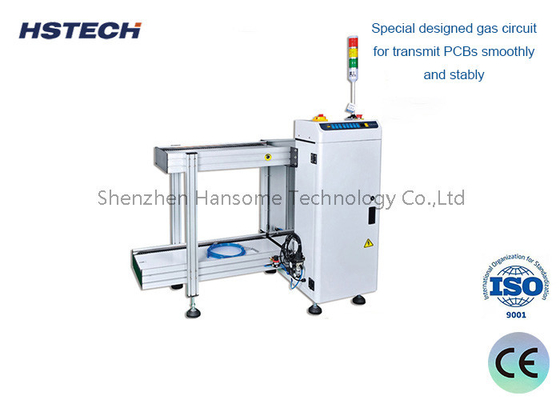

การปรับความกว้าง Panasonic PLC CE Listed PCB Stacker Machine Bare Board Unloader เครื่องพับพับพับ
การใช้งาน
เครื่องนี้ใช้สําหรับการลด/เก็บ PCBs เปลือยจากสายการผลิต SMT หลังจากการทําเครื่องหมายด้วยเลเซอร์
ลักษณะ
1การควบคุมโปรแกรม PLC Panasonic
2การควบคุมปุ่ม LED แบบธรรมดาและง่ายๆ
3สัญญาณสมาชิก
4, การปรับความหนาของ PCB ด้วยมือ
5, การปรับความกว้าง PCB มือ
6การแสดงสภาพแสง LED
7โครงสร้างจากอลูมิเนียม ออกแบบด้านล่างที่หนัก เพื่อป้องกันการเคลื่อนที่
8, ระบบส่งผ่าน
9ใช้เวลาแค่ 10 วินาที เพื่อเปลี่ยนสายสินค้า
10เติมไฟไม่หยุด
11, เข็มขัดขนส่ง ESD
12, การแสดงความผิดพลาดของเครื่องที่โปรแกรมตัวเอง ความผิดพลาดที่แตกต่างกันมีรหัสที่แตกต่างกัน ทุกรหัสมีคําสั่งการบํารุงรักษาที่เกี่ยวข้อง
รายละเอียด
| หน้าที่ |
ใช้สําหรับการรวบรวม PCB เปลือยเปลือยไปยังสาย smt จากเครื่องยนต์ด้านบน |
| ความสูงของการขนส่ง | 910±30mm |
| ทิศทางการขนส่ง | L~R หรือ R~L |
| การปฏิบัติงาน | การทํางานด้านหน้า |
| ด้านติดรถไฟ | หน้า |
| ความหนาของ PCB | 0.6 ~ 4.0 มิลลิเมตร |
| ความสูงขององค์ประกอบ PCB | ± 35 มม. |
| ระยะเวลาการให้อาหาร PCB | ประมาณ 10 วินาที หรือระบุ |
| น้ําหนักของกระดาน | ≤3KG |
| พลังงานไฟฟ้า | 220V,50/60Hz ± 10% |
| พลัง | 0.05kW |
| ความดันอากาศ | 0.6Mpa |
| การบริโภคลม | < 20 ลิตร/นาที |
| สัญญาณ | SMEMA |
| รุ่น | HS-ST400 | HS-ST530 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50 ~ 400 มม | 50 ~ 530 มม. |
| ความกว้าง PCB ขนส่ง | 50 ~ 400 มม | 50 ~ 500 มม |
| ความหนาของ PCB | นิ้วละ 0.6 มิลลิเมตร | ขั้นต่ํา 1.0mm |
| ขนาดของเครื่อง | 650*670*1200 มม. | 800*880*1200 มิลลิเมตร |
| น้ําหนัก | 170 กก. | 190 กิโลกรัม |
หมายเหตุ
1.ก่อนที่จะใช้เครื่อง, ก่อนอื่นนับวงกลมในทางกลับและแล้วนับวงกลมในลําดับบวกเพื่อป้องกันเศษขยะจากความเสียหายของผ้าห่มยาง, จานพิมพ์, ฯลฯระหว่างม้วน.
2สถานที่ทํางานควรสะอาดและไม่ก่อกวน ไม่ต้องมีขยะรอบพื้น, เตียงทํางานและเครื่องจักร เครื่องมือบํารุงรักษาและอะไหล่ควรวางไว้ในสถานที่ที่กําหนด
3.ก่อนการเริ่มต้น, น้ํามันปรับน้ํามันที่ต้องการ (กรีส) ควรเพิ่มขึ้นทุกจุดการฉีดน้ํามัน, จุดปรับน้ํามัน, และถังน้ํามันของเครื่อง.ไม่อนุญาตให้บุคลากรที่ไม่ใช่ลูกเรือเปิดเครื่องหรือใช้เครื่องโดยไม่ได้รับอนุญาตผู้ช่วยและนักเรียนฝึกงานควรทํางานภายใต้การแนะนําของนักบิน
4. ก่อนที่จะเริ่มทําการบ้าน พนักงานทําการบ้านต้องสวมเสื้อผ้าและรองเท้าทํางานอย่างสะอาด ปิดคอและข้อมือและอย่าใส่นาฬิกา หรืออุปกรณ์อื่นๆ.
5.ก่อนการเริ่มต้นเครื่องตรวจสอบว่ามีเศษขยะใด ๆ ในทุกส่วนของร่างเครื่องและด้านหน้าและด้านหลังควรมีการประสานงานเพื่อให้แน่ใจว่าความปลอดภัยของพื้นที่รอบ ๆ ก่อนเริ่มต้นเครื่อง.
