| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-LD330 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 200 ชุดต่อเดือน |

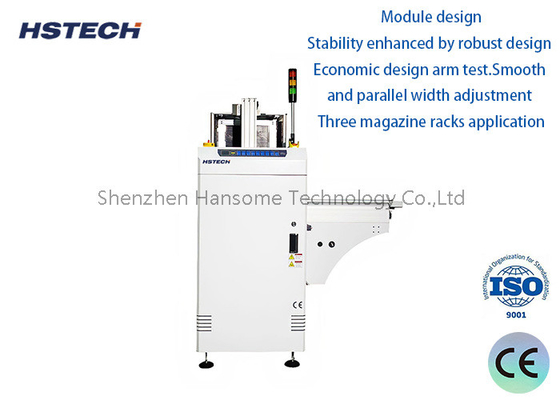

3 สี แสง 250 มม 330 มม PCB Loader Magazine Loader ประมาณ 6 วินาทีสําหรับสายการผลิต SMT
เปิดตัว
PCB Magazine Loader เป็นอุปกรณ์พิเศษสําหรับการบรรทุกและขนส่งแผ่นวงจรพิมพ์ (PCB) โดยอัตโนมัติมันถูกใช้เป็นหลักในสายการผลิต SMT (เทคโนโลยีการติดตั้งบนพื้นผิว) ในอุตสาหกรรมผลิตอิเล็กทรอนิกส์.
ต่อไปนี้คือการนําเสนอรายละเอียดของ PCB Magazine Loader
คําอธิบายสินค้า:
PCB Magazine Loader เป็นอุปกรณ์สําหรับการให้อาหารและขนส่งบอร์ด PCB โดยอัตโนมัติ
มันสามารถสกัดแผ่น PCB ออกจากเร็กหรือถัง และส่งมันไปสู่กระบวนการต่อไปของสายการผลิต SMT
ฟังก์ชันและลักษณะหลัก:
การให้อาหารอัตโนมัติ: บอร์ด PCB จะถูกนําออกจากเรคหรือถังผ่านแขนหุ่นยนต์และนําไปให้ในสายการผลิตโดยอัตโนมัติ
การถ่ายทอดที่ประสิทธิภาพ: ใช้กลไก เช่น คอนเวียร์เบลท์ หรือชู เพื่อถ่ายทอดบอร์ด PCB ไปสู่กระบวนการต่อไปอย่างรวดเร็ว
ความเข้ากันได้อย่างดี: สามารถนําไปใช้กับแผ่น PCB ของขนาดและความหนาที่แตกต่างกัน เพื่อตอบสนองความต้องการการผลิตของผลิตภัณฑ์หลากหลาย
การตั้งตําแหน่งอย่างแม่นยํา: ใช้เทคโนโลยี เช่น เซ็นเซอร์ออปติก เพื่อตั้งตําแหน่งของบอร์ด PCB ให้แม่นยํา เพื่อรับรองความแม่นยําของกระบวนการต่อมา
การควบคุมที่ฉลาด: ใช้ระบบควบคุม PLC เพื่อทําผลการทํางานและการติดตามข้อมูลด้วยระบบอัตโนมัติ
ปรับปรุงประสิทธิภาพ: ลดการทํางานด้วยมืออย่างมาก และปรับปรุงประสิทธิภาพการทํางานของสายการผลิต
หลักการทํางาน:
บอร์ด PCB ถูกวางไว้ในราคหรือถัง
แขนหุ่นยนต์ของ PCB Magazine Loader ถอนแผ่น PCB ออกจากราค / เก็บ.
คอนเวียร์เบิร์ทหรือสไลท์ นําแผ่น PCB ไปสู่ขั้นตอนต่อไปในสายการผลิต
กระบวนการทั้งหมดจะเสร็จสิ้นโดยอัตโนมัติโดยระบบควบคุมโดยไม่ต้องการลงมือ
สถานการณ์การใช้งาน:
มันถูกใช้อย่างแพร่หลายในสายการผลิต SMT สําหรับการผลิตผลิตภัณฑ์อิเล็กทรอนิกส์ เช่น โทรศัพท์มือถือ คอมพิวเตอร์ เครื่องใช้ไฟฟ้า เป็นต้น
เล่นบทบาทสําคัญก่อนการประกอบ PCB, การปั่น, การทดสอบและกระบวนการอื่น ๆ
สามารถทํางานร่วมกับอุปกรณ์อัตโนมัติอื่น ๆ เช่น เครื่องวาง, เตาอบรีด, ฯลฯ
ลักษณะ
รายละเอียด
| รุ่น | HS-LD330 |
| ชื่อสินค้า | เครื่องบรรทุกวัสดุ PCB |
| ความสูงของการขนส่ง | 920±20mm |
| ระยะเวลาการบรรจุ PCB | ประมาณ 6 วินาที |
| เวลาเปลี่ยนคลัง | ประมาณ 30 วินาที |
| ทิศทางการขนส่ง | L~R หรือ R~L |
| การปฏิบัติงาน | การทํางานด้านหน้า |
| ด้านติดรถไฟ | ด้านหน้า ((หรือระบุ) |
| พลังงานไฟฟ้า | 220V,50/60Hz ± 10% |
| ความดันอากาศ | 4-6bar |
| ความหนาของ PCB | ขั้นต่ํา 0.4 มิลลิเมตร |

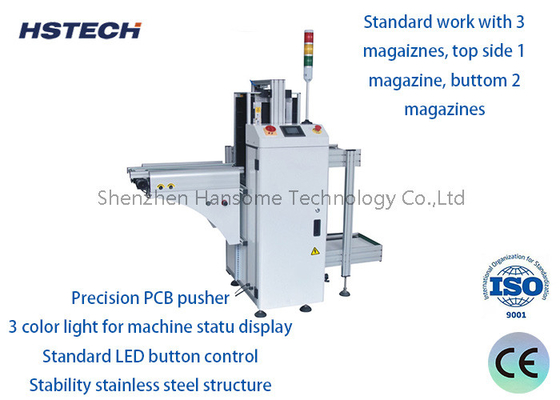

| จํานวนกระจก | ด้านบน: 1 PC ด้านล่าง: 2 PC |
| การเลือกเสียง | 1-4 ((10 มิลลิเมตร) |
| ความเร็วของคอนเวียร์ | 0.5-20M/min หรือตามความต้องการ |
| สัญญาณ | SMEMA |
การเลือกรุ่น
| รุ่น | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50*50~350*250 มิลลิเมตร | 50*50~455*330 มิลลิเมตร | 50*50~530*390 มิลลิเมตร | 50*50~530*460 มม. |
| ขนาดเครื่อง | 1400*800*1200 มม. | 1650*880*1200 มม. | 1800*940*1200 มม. | 1800*1010*1200 มม. |
| ขนาดกระจก | 355*320*563 มิลลิเมตร | 460*400*563 มม. | 535*460*570 มม. | 535*530*570 มิลลิเมตร |
| น้ําหนัก | 140 กิโลกรัม | 180 กิโลกรัม | 220 กิโลกรัม | 260 กิโลกรัม |
สถานการณ์ที่ใช้ได้
สายการผลิต SMT ขนาดเล็กและกลาง (เช่น R&D, การผลิตทดลอง)
การผลิตที่ยืดหยุ่น (จําเป็นต้องเปลี่ยนแบบ PCB บ่อย ๆ)
การเปลี่ยนการบรรทุกด้วยมือ (ลดความเข้มข้นแรงงานของผู้ใช้งาน)
แนวโน้มการพัฒนาในอนาคต
อัจฉริยะ: ร่วมกับการตรวจสอบทางสายตาของ AI สามารถระบุผลิตภัณฑ์ PCB ที่บกพร่องได้โดยอัตโนมัติ
ความยืดหยุ่น: สนับสนุนการผลิตสายผสม (การปรับปรุงอัตโนมัติ PCB ของขนาดที่แตกต่างกัน)
การบูรณาการอินเตอร์เน็ตของสิ่งของ (IoT) การติดตามสถานะของอุปกรณ์ในเวลาจริงและการบํารุงรักษาแบบคาดการณ์
