| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-250DULD |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

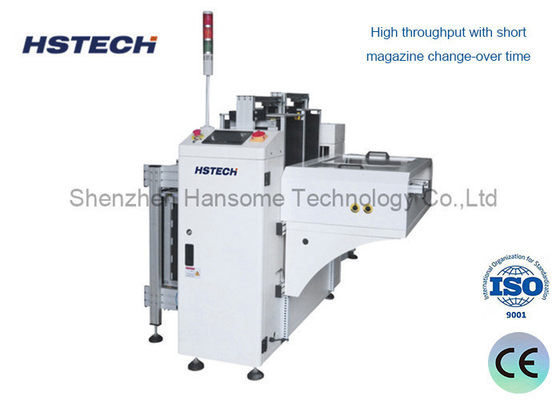

อุปกรณ์การจัดการ PCB แบบสองรางสําหรับการติดตามง่าย
เครื่องนี้ทํางานแบบสองสาย ใช้ในการเก็บ PCB ไปยังกระจก
รายละเอียด
| รุ่น | HS-250DULD |
| ขนาด PCB | (50*50) ~ ((350*250) มม. |
| ขนาดกระจก | 355*320*565 มิลลิเมตร |
| ระยะเวลาการบรรจุ PCB | ประมาณ 6s |
| เวลาเปลี่ยนคลัง | ปี 30 |
| พลังงานไฟฟ้า | AC100-230V ระยะเดียว สูงสุด 300A |
| การอํานวยอากาศ | 4-6 บาร์ สูงสุด 10L/นาที |
| ความสูงของการขนส่ง | 900 ± 20 มม. |
| ทิศทางการขนส่ง | L ถึง R หรือ R ถึง L9 ((ไม่จําเป็น) |
| ความหนาของ PCB | ขั้นต่ํา 0.4 มิลลิเมตร |
| จํานวนกระจก | ด้านบน 1pc, ด้านล่าง 1pc, หรือตามต้องการ |
| ตัวเลือกการก้าว | 1-4 ((10 มิลลิเมตร) |
| ขนาดของเครื่อง | 1460*1500*1200 มม |
| น้ําหนัก | ประมาณ 210kg |
ลักษณะ

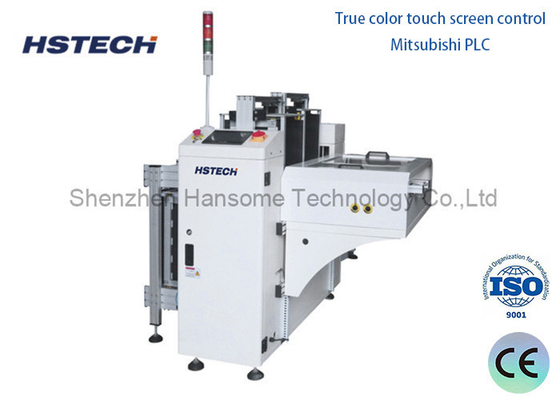

1, การควบคุมจอสัมผัสสีจริง
2มิตซูบิชิ พีเอลซี
3, ความจุของกระจก: ด้านบน 1, ด้านล่าง 1, หรือตามต้องการ
4ช่องเลือก: 10mm,20mm,30mm,40mm
5ทิศทางการขนส่ง PCB: L - R หรือ R - L
6, การเลือกโหมดการทํางานด้วยมือ/อัตโนมัติ
7, รีลหน้าติดตั้ง หรือ รีลหลังติดตั้ง, optional
8, ความสูงมาตรฐานสําหรับการใช้งาน SMT ((920±20mm)
9, การแสดงแสงในหอคอย
10, สัญญาณ SMEMA
คําอธิบายงาน
ตามการจําแนกสัญญาณ โดยอัตโนมัติรวบรวมบอร์ด NG และบอร์ด OK ตามลําดับไปยังสองกล่องยก; NGOK board collector และ AOI onlineหลังจากการตัดสินการตรวจสอบ AOI ของสัญญาณดี (OK) และผิดปกติ (NG) ออกสัญญาณที่แตกต่างกัน, สัญญาณที่ส่งไปยัง NGOK ต่ํา Collector NGOK รับสัญญาณที่ส่งไปโดย AOI ในการตัดสิน PCB จะถูกจัดลําดับโดยอัตโนมัติ!วัสดุ OK และ NG ที่เก็บอยู่ในกรอบ;
ตัวอย่างเช่น: สัญญาณออกของ AOI OK ผ่านการตัดสิน NGOK ลงในรถเข็นแผ่นผลักเคลื่อนที่โดยตรงลงในกรอบรถเข็นยก OKสัญญาณการออก NG จาก AOI ผ่านการตัดสิน NGOK ไปยังรถรับส่งเคลื่อนที่และโอนไปยังด้านหลังของกรอบรถรับส่ง NG.
