| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-CC300 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 200 ชุดต่อเดือน |

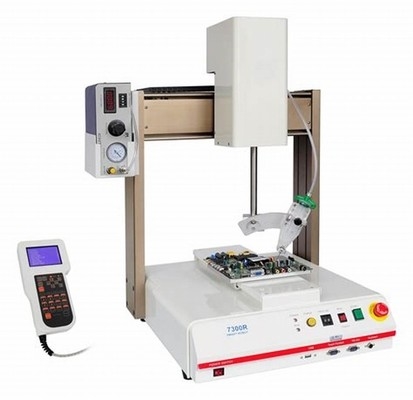

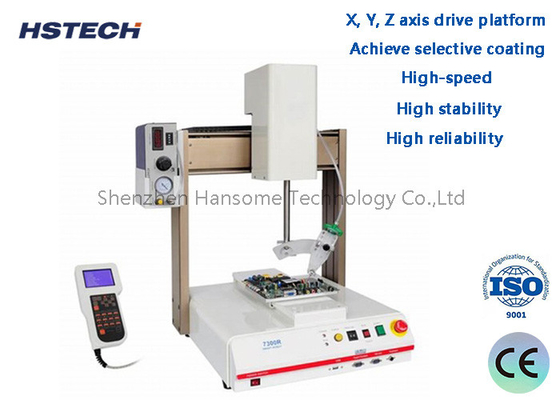

3Axis เครื่องเคลือบคัดเลือก เครื่องกระจายคลอม ด้วยเซอร์โม่เตอร์
เปิดตัว
เครื่องเคลือบ 3Axis Selective เป็นอุปกรณ์ที่ใช้ในการเคลือบวัสดุอย่างแม่นยํา โดยสามารถเคลือบพื้นที่เฉพาะเจาะจง โดยควบคุมการเคลื่อนไหวในสามแกนและเหมาะสําหรับการใช้งานเคลือบหลายแบบเช่น การเคลือบผิว, คลอม, สารประปา, ฯลฯ
ต่อไปนี้คือการนําเสนอทั่วไปของเครื่องเคลือบ 3Axis เลือก:
หลักการทํางาน:เครื่องเคลือบแบบเลือก 3Axis ใช้ระบบควบคุมและเครื่องควบคุมการเคลื่อนไหวเพื่อควบคุมการเคลื่อนไหวของอุปกรณ์ในสามแกน (ปกติแกน X, Y และ Z)โดยการควบคุมอย่างแม่นยําตําแหน่งและเส้นทางการเคลื่อนไหวของหัวเคลือบหรือจุ้ย, วัสดุสามารถเคลือบในรูปร่างที่ต้องการ, ความหนาและความเหมือนกันบนพื้นที่เป้าหมาย.
การใช้งานเคลือบ:เครื่องเคลือบแบบเลือก 3Axis เหมาะสําหรับการใช้งานเคลือบที่หลากหลาย, รวมถึงการประกอบอิเล็กทรอนิกส์, การบรรจุครึ่งประสาท, อุปกรณ์ออทติก, ส่วนประกอบรถยนต์, อุปกรณ์การแพทย์, ฯลฯมันสามารถใช้ในการเคลือบชั้นป้องกัน, แผ่นป้องกันการกัดกร่อน, การเคลือบที่นํา, ผสม, ปิดผนัง, ฯลฯ
ระบบควบคุม:เครื่องเคลือบแบบเลือก 3Axis ปกติมีระบบควบคุมที่ทันสมัย สามารถปรับค่าเคลือบอย่างแม่นยํา และควบคุมการเคลื่อนที่ด้วยโปรแกรมผู้ประกอบการสามารถตั้งค่าและติดตามผ่านอินเตอร์เฟซผู้ใช้, ปรับความเร็วการเคลือบ, ความหนาของเคลือบ, พื้นที่เคลือบและปริมาตรอื่น ๆ. รุ่นบางรุ่นยังมีระบบการนําทางภาพที่สามารถติดตามและแก้ไขตําแหน่งเคลือบในเวลาจริง
ข้อดี:เครื่องเคลือบ 3Axis Selective มีข้อดีบางอย่าง อันดับแรกมันทําให้เคลือบมีความแม่นยําสูง, รับประกันความเหมือนกันและความสม่ําเสมอของวัสดุเคลือบโดยควบคุมการเคลื่อนไหวของหัวเคลือบ, การเคลือบรูปแบบที่ซับซ้อนและเส้นทางโค้งสามารถบรรลุได้ นอกจากนี้, ผู้ประกอบการสามารถปรับปริมาตรผ่านระบบควบคุมและเลือกพื้นที่เคลือบตามความต้องการ.
1. X, Y, Z แหล่งขับเคลื่อนแกนรับรองสกรูลูกบอลความแม่นยํากับ Fuji มอเตอร์ servo
2.บรรลุการเคลือบแบบเลือกสําหรับ PCB หลายชนิด
3สายตรง วงกลม กลมเคลือบและจัดส่ง
4สามารถเคลือบขอบของส่วนประกอบได้อย่างมีประสิทธิภาพและเท่าเทียมกัน
5ความแม่นยํา: ± 0.02 มิลลิเมตร
6ด้วยความเร็วสูง ความน่าเชื่อถือสูง ความมั่นคงสูงของระบบส่งและควบคุม
7. 2 วาล์วสามารถสลับการฉีดและการเคลือบการกระทําโดยอัตโนมัติ, เพื่อบรรลุกระบวนการเคลือบ PCB ความหนาแน่นสูง
8. ด้วยฟังก์ชันปรับความกว้างอัตโนมัติที่ฉลาด (ปรับอัตโนมัติหลังจากใส่ความกว้างของบอร์ด)
| ชื่อสินค้า | เครื่องเคลือบแบบเลือกตามแบบ |
| รุ่น | HS-CC300 |
| ความสูงของเครื่องส่ง | 920±20mm |
| ความกว้างของรถบรรทุก | 50-450mm/หรือตามความต้องการ |
| การส่ง | L เป็น R หรือ R เป็น L |
| ความสูงของส่วนประกอบ | ขึ้นและลงสูงสุด 100 มม. |
| ขนาดของขอบแผ่น PCB | ≥ 5 มม |
| ความเร็วในการขนส่ง | 0-12000 มม/นาที |
| ความเร็วการขับเคลื่อน 3 แกน | 800 มม./วินาที |
| ความแม่นยําซ้ํา | ± 0.02 มม. |
| โปรแกรมการเก็บ | สูงสุด 1000 |
| พลังงานไฟฟ้า | AC220/110V |
| ความดันอากาศ | 4-kgf/cm2 |
| ถังกาว | 10 ลิตร การเลื่อนด้วยมือ |
| ระบบควบคุม | การ์ดควบคุม PC+Motion ของอุตสาหกรรม |
| การปรับแนวทาง | การปรับแบบฉลาด |
| โปรแกรมโหมด | การสอนด้วยมือ |
| ท่าเรือสื่อสาร | SMEMA |
| แหล่งแสง | แหล่งแสงที่ติดตั้งด้วยตัวเอง |
| แหล่งแสงการตรวจจับ | อุปกรณ์ใช้เอง |
| โปรแกรม | โปรแกรม Windows+การเคลือบ |
| เครื่องขับเคลื่อน | เครื่องยนต์สเตปเปอร์ ((2pcs) |
| ระบบขับขี่ 3 แกน | เครื่องยนต์เซอร์โว + โมดูลหมุนสกรู + กระปุกไฟฟ้า |
| จํานวนของวาล์วยาง | 1 วาล์วฉีด + 1 วาล์วระบาย |
| ความกว้างของสเปรย์ | 3-20 มม. |
| วิธีฉีด | อัตโนมัติ |
| พลังงานรวม | 2.6kW |
| ร่างเครื่อง | โลหะไร้ขัด |
| น้ําหนักของเครื่อง | 600 กก. |
| ขนาดของเครื่อง | 1060x1200x1700 มิลลิเมตร |
2ตามกาว สามารถแบ่งออกเป็น: อุปกรณ์ระบายของเหลวแบบเดียว อุปกรณ์ระบายของเหลวแบบสองแบบ อุปกรณ์ระบายของเหลวแบบหลายองค์ประกอบ เป็นต้น
3.ตามการจัดหมวดหมู่ สามารถแบ่งออกเป็น: อุปกรณ์การจัดสรรเส้น, อุปกรณ์การจัดสรรเสียงดัง, อุปกรณ์การจัดสรรปุ่มโทรศัพท์มือถือ, อุปกรณ์การจัดสรรพัสดุ, เครื่องเปียกแผ่น,เป็นต้น
4ตามลักษณะของกาว สามารถแบ่งออกเป็น: อุปกรณ์ส่งกาวซิลิโคน อุปกรณ์ส่งกาว UV และอุปกรณ์ส่งกาวแดง SMT
5ตามจํานวนแกนควบคุม สามารถแบ่งออกเป็น: อุปกรณ์ระบายสองแกน อุปกรณ์ระบายสามแกน อุปกรณ์ระบายสี่แกน เป็นต้น
