| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-SZ350 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 200 ชุดต่อเดือน |

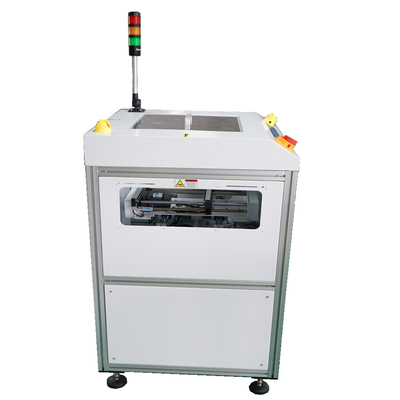

สลัดและคู่เคียง PCB หัน conveyor อุปกรณ์การจัดการ PCB กับการควบคุมปุ่ม LED นุ่ม
เปิดตัว
PCB Turn Conveyor เป็นอุปกรณ์ที่ใช้ในกระบวนการผลิตอุปกรณ์อิเล็กทรอนิกส์เป็นระบบขนส่งสําหรับการหมุนหรือหมุนแผ่นวงจรพิมพ์ (PCB) บนสายการผลิตมันมักถูกใช้ในสายการผลิตที่ติดอยู่บนพื้นผิว (SMT) เพื่อทําให้การเปลี่ยนแปลงทิศทาง PCB หรือการเปลี่ยนแปลงตําแหน่งระหว่างขั้นตอนกระบวนการที่แตกต่างกัน.
ฟังก์ชันหลักของ PCB Turn Conveyor คือการถ่ายทอด PCB จากทิศทางหนึ่งหรือตําแหน่งหนึ่งไปยังตําแหน่งอื่นเพื่อปรับตัวให้เหมาะสมกับความต้องการของขั้นตอนกระบวนการภายหลัง
ฟังก์ชัน Flip: PCB Turn Conveyor สามารถพลิก PCB จากด้านหนึ่งไปอีกด้านหนึ่งสําหรับการประกอบแบบสองด้านระหว่างกระบวนการ SMT โดยการโอน PCB ไปยังอุปกรณ์พลิกแล้วหมุนหรือพลิกมันให้แน่ใจว่าส่วนประกอบในอีกด้านหนึ่งถูกติดตั้งหรือผสม.
ฟังก์ชันหมุน: บางครั้งจําเป็นต้องหมุน PCB จากทิศทางหนึ่งไปอีกทิศทางหนึ่ง เพื่อให้เข้าถึงอุปกรณ์หรือเครื่องจักรที่ผ่านมาPCB Turn Conveyor สามารถบรรลุการหมุนที่รวดเร็วและแม่นยําเพื่อให้แน่ใจว่าการจัดสรรที่ถูกต้องของ PCB บนสายการผลิต.
สายเชื่อมต่อ: เครื่องขนส่ง PCB Turn Conveyor มักถูกเชื่อมต่อกับอุปกรณ์อื่น ๆ หรือระบบขนส่งเพื่อบรรลุการขนส่ง PCB ที่เรียบร้อยสามารถจับคู่กับอุปกรณ์ด้านบนและด้านล่างเพื่อให้แน่ใจว่าการไหลของ PCBs บนสายการผลิต.
ลักษณะ
1, เปลี่ยนทิศทางการไหลของ PCB ใน 90,180- 270 องศา
2, การเลือกรถไฟคงที่ตามความต้องการของลูกค้า

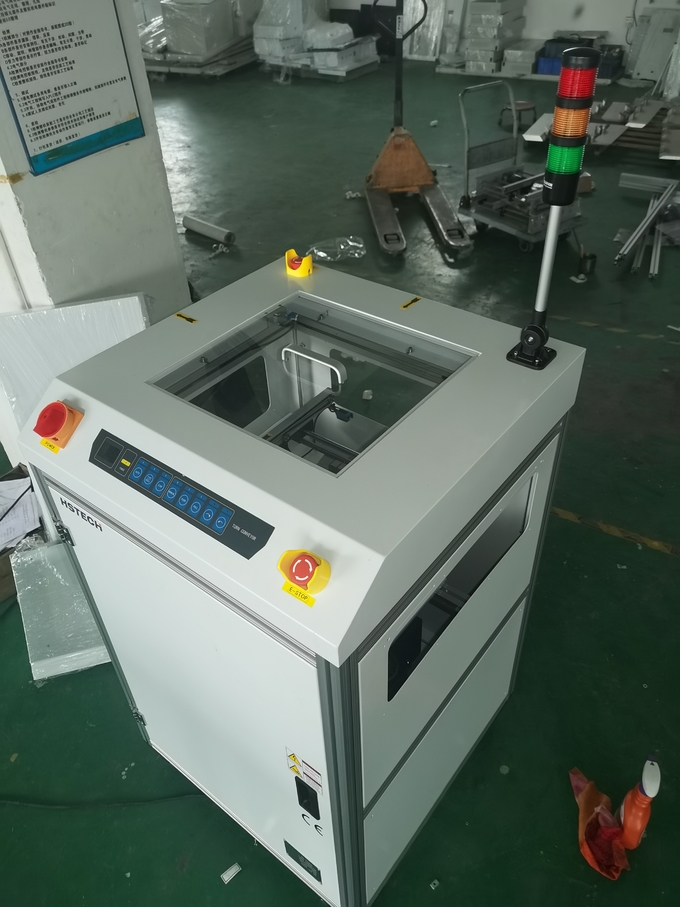

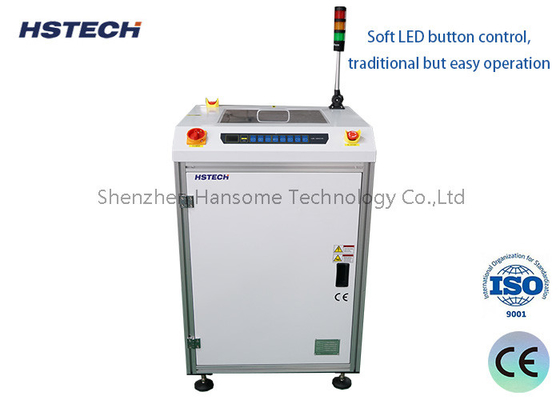

3, การควบคุมปุ่ม LED นุ่ม, การทํางานแบบดั้งเดิม แต่ง่าย

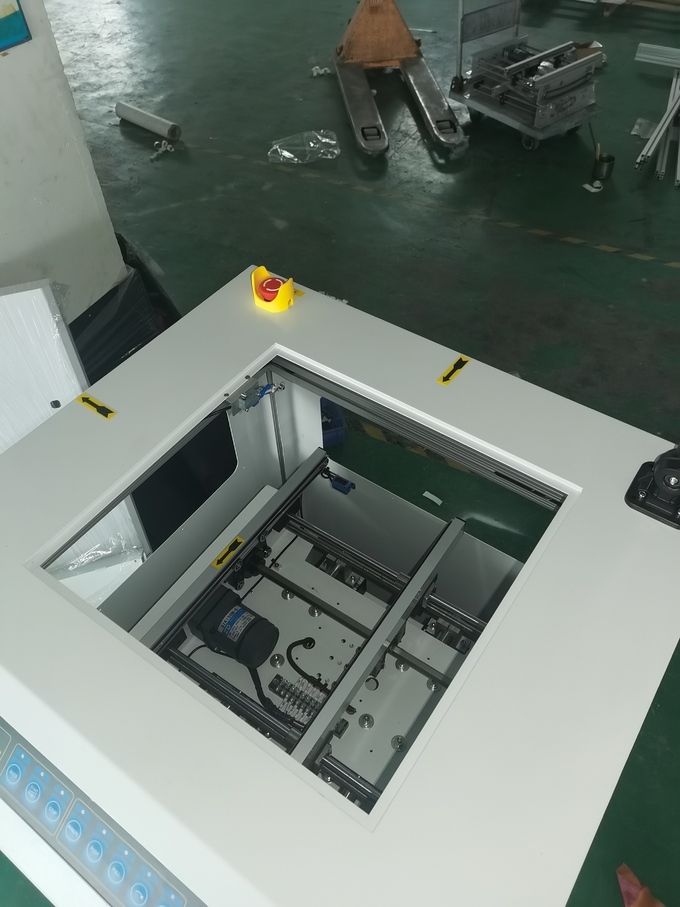

4, ปิดด้านบนความปลอดภัยโปร่งใส, การทํางานสามารถดูกระบวนการทํางานทั้งหมด.
5, การออกแบบที่ปิดพร้อมกับการจํากัดทอร์คที่ติดตั้งไว้ ให้ความปลอดภัยระดับสูง
6, Hiwin เส้นทางนําและสกรูนําเพื่อทําให้เรียบร้อยและแม่นยําหมุน
7, ลดช่องว่างการโอนระหว่างคอนเวอเรอร์
8, การไหลของจราจร PCB สามารถปรับแต่งได้
8การปรับความกว้างเรียบและขนาน ((สกรูนํา)
9สอดคล้องกับ SMEMA
รายละเอียด
| ชื่อสินค้า | เครื่องขนส่งหมุน PCB |
| ความสูงของการขนส่ง | 910±20mm |
| ทิศทางการขนส่ง | L~R หรือ R~L |
| เวลาจักรยาน | ประมาณ 5 วินาที |
| ด้านติดรถไฟ | หน้า |
| พลังงานไฟฟ้า | AC100-230V,50/60Hz ระยะเดียว |
| ความดันอากาศ | 4-6bar |
| การบริโภคลม | ขนาดสูงสุด 10L/นาที |
| ความหนาของ PCB | ขั้นต่ํา 0.4 มิลลิเมตร |
| สัญญาณ | SMEMA |
| รุ่น | HS-SZ350 | HS-SZ460 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50*50~450*350 มม. | 50*50~550*460 มม. |
| ขนาดของเครื่อง | 700*750*1200 มม. | 840*890*1200 มม. |
| น้ําหนัก | 150 กก. | 180 กิโลกรัม |
การใช้งาน
เครื่องขนส่งหัน (Turn Conveyor) ใช้ในการขน PCB อยู่ในมุม เพื่อให้กระบวนการไหลเวียนได้ต่อเนื่อง. มีให้เลือกในแบบหมุนตามนาฬิกาหรือ counter-clock wise. หน่วยนี้ใช้ในการนํา PCB ในสายการผลิต
PCB ได้รับการรับรองและโอนไปยังปลายของราง. รถขนส่งขนส่งไปข้างหน้าแล้วหมุน 90 องศา. รถขนส่งขนส่งไปข้างหน้าเพื่อสอดคล้องกับกระบวนการต่อไปในการส่ง PCB.เมื่อโอนไป, คารถกลับบ้านเพื่อขอ PCB อีก
