| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-NK250 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 200 ชุดต่อเดือน |

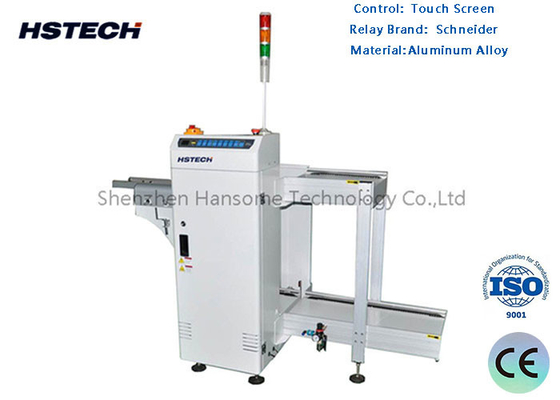

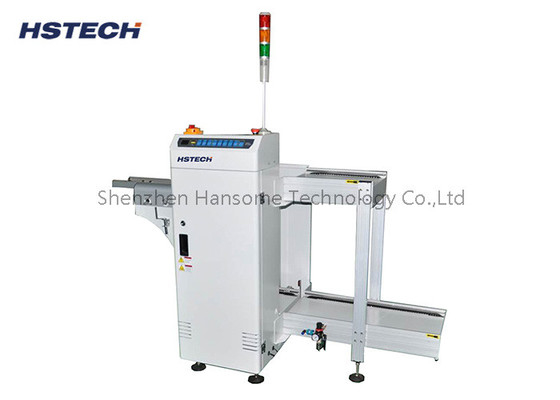

คุณภาพสูงเรียบและความกว้างปานกลาง PCB Unloader NG OK Unloader ทุกราง 2 หนังสือพิมพ์หลังจาก AOI
เปิดตัว
A PCB Unloader is a device used in automated electronic manufacturing processes to unload finished printed circuit boards (PCBs) from the production line and transfer them to the next processing stage or storage area.
PCB Unloader มีลักษณะและฟังก์ชันดังต่อไปนี้:
1.การถอนและการโอนฟังก์ชัน: เครื่องถอน PCB ถอน PCB ที่ผ่านการประมวลผลออกจากสายการผลิตผ่านเครื่องจักรอัตโนมัติและโอนมันไปสู่ระยะการประมวลผลหรือพื้นที่เก็บของต่อไปมันสามารถลดและโอน PCBs ผ่านสายพานส่ง, สไลด์หรือระบบขนส่งอื่น ๆ เพื่อรับประกันกระบวนการผลิตที่ต่อเนื่อง
2การจัดสรรและการตั้งตําแหน่ง: เครื่อง PCB Unloader สามารถจัดสรรและตั้งตําแหน่ง PCB เพื่อให้แน่ใจว่าการจัดตั้งถูกต้องในระยะการแปรรูปหรือพื้นที่เก็บของต่อไปมันอาจรวมถึงเซ็นเซอร์และอุปกรณ์ตั้งตําแหน่ง เพื่อตรวจจับตําแหน่งและทิศทางของ PCB และทําการปรับและปรับขนาดที่จําเป็น.
3การควบคุมและกําหนดการ: เครื่อง PCB Unloader ปกติจะมีระบบควบคุมที่สามารถกําหนดและจัดจําหน่าย PCB ได้อย่างสมเหตุสมผลตามแผนการผลิตและความต้องการของกระบวนการมันส่ง PCBs ไปยังสถานที่ที่เหมาะสมขึ้นอยู่กับความพร้อมและความสําคัญสําหรับขั้นตอนการแปรรูปหรือพื้นที่เก็บของต่อไปและรับประกันการทํางานที่เรียบร้อยของสายการผลิต.
4การตรวจจับและการประมวลผลที่ฉลาด: เครื่องพัดพิมพ์ PCB ที่มีความทันสมัยบางเครื่องอาจมีฟังก์ชันการตรวจจับและการประมวลผลที่ฉลาด สามารถตรวจจับคุณภาพ PCB, ขนาด, ความบกพร่อง, ฯลฯและจัดหมวดหมู่และประมวลผลตามกฎที่กําหนดไว้ตัวอย่างเช่น PCBs ที่ไม่สมควรอาจถูกปฏิบัติการพิเศษหรือเตือนเตือน
5.เชื่อมต่อกับอุปกรณ์อื่น ๆ: PCB Unloader ปกติจะมีความสามารถในการเชื่อมต่อกับอุปกรณ์และระบบอัตโนมัติอื่น ๆ เช่น PCB Loader (PCB Loader), ระบบตรวจสอบอิเล็กทรอนิกส์, ระบบเก็บ,เป็นต้น การเชื่อมโยงนี้ทําให้การดําเนินงานของกระบวนการการผลิตทั้งหมดได้อย่างต่อเนื่องและมีประสิทธิภาพ
ลักษณะ
1,การควบคุมการเขียนโปรแกรม PLC
2, โดยใช้ปานล์ควบคุมผิวหนัง LED ที่มีมิตร
3, การตั้งค่าความสูงที่เลือกได้
4, แคลมระดับ toggle ให้สําหรับการจัดตั้งกระจก
5ความดันของเครื่องกดลมถูกควบคุม
6, ความเร็วสูงกับเวลาเปลี่ยนคลังที่สั้น
7, รวบรวมแผ่น NG/OK จาก AOI, อัตโนมัติเก็บแผ่น NG/OK.
8, อินเตอร์เฟซสื่อสาร SMEMA แบบมาตรฐาน
รายละเอียดทางเทคนิค
| หน้าที่ | รวบรวมแผ่น NG/OK โดยแยกกัน โดยการรับสัญญาณ |
| ความสูงของการขนส่ง | 910±30mm |
| ทิศทางการขนส่ง | L~R หรือ R~L |
| เวลาที่คณะกรรมการเก็บ | ทุกๆ 6 วินาที |
| เปลี่ยนแปลงสื่อตามเวลา | ประมาณ 30 วินาที |
| ด้านติดรถไฟ | หน้า |
| ด้านการดําเนินงาน | หน้า |
| คอนเวียร์เบิร์ท | ESD |
| ความหนาของ PCB | นิ้วละ 0.6 มิลลิเมตร |
| การเลือกเสียง | 1-4 ((10 มิลลิเมตร) |
| พลังงานไฟฟ้า | 220V,50/60Hz ± 10% |
| พลัง | 0.05kW |
| ความดันอากาศ | 4-6Bar |
| การบริโภคลม | ขนาดสูงสุด 15L/นาที |
| จํานวนสื่อ | ด้านบน: 1 วารสาร ด้านล่าง: 2 วารสาร |
| สัญญาณ | SMEMA |
| ตัวเลือก |
1โหมดการควบคุมหน้าจอสัมผัส 2การปรับความกว้างอัตโนมัติ 3, จํานวนกระจกตามความต้องการของลูกค้า
|
รุ่น
| รุ่น | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50*50~350*250 มิลลิเมตร | 50*50~455*330 มิลลิเมตร | 50*50~530*390 มิลลิเมตร | 50*50~530*460 มม. |
| ความหนาของ PCB | นิ้วละ 0.6 มิลลิเมตร | นิ้วละ 0.6 มิลลิเมตร | นิ้วละ 0.6 มิลลิเมตร | นิ้วละ 0.6 มิลลิเมตร |
| ขนาดกระจก | 355*320*563 มิลลิเมตร | 460*400*563 | 535*460*570 มม. | 535*530*570 มิลลิเมตร |
| ขนาดของเครื่อง | 1950*1600*1200 มม | 2300*1760*1200 มม. | 2500*1880*1200 มม. | 2500*2160*1200 มม. |
| น้ําหนัก | 220 กิโลกรัม | 280 กิโลกรัม | 340 กิโลกรัม | 380 กิโลกรัม |
