| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-DS400 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, เวสเทิร์นยูเนี่ยน, Moneygram |
| ความสามารถในการจําหน่าย: | 200 ชุดต่อเดือน |

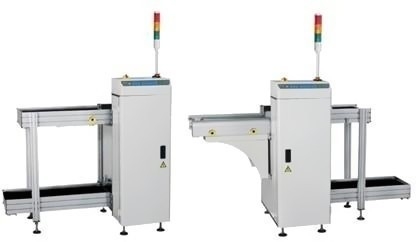

โปรแกรม PLC PCB Loader PCB Destacker โบร์ดเปล่า Loader กับ LED Display Light สถานะ
เปิดตัว
A PCB Loader is a device used in automated electronics manufacturing processes to load printed circuit boards (PCBs) from a storage area or the starting point of a production line to subsequent processing workstations or production lines.
PCB Loader มีลักษณะและฟังก์ชันดังต่อไปนี้:
1.ฟังก์ชันการบรรทุกและการโอน:เครื่องบรรทุก PCB ใช้อุปกรณ์กลไกอัตโนมัติในการเอา PCB ที่ต้องแปรรูปออกจากพื้นที่เก็บของหรือจุดเริ่มต้นและโอนพวกเขาไปยังสถานีทํางานแปรรูปหรือสายการผลิตถัดไปสามารถบรรจุและโอน PCB ผ่านสายพานขนส่ง, สไลด์หรือระบบขนส่งอื่น ๆ เพื่อให้แน่ใจว่ากระบวนการผลิตต่อเนื่อง
2.การจัดสรรและการตั้งตําแหน่ง: เครื่องบรรทุก PCB สามารถจัดสรรและตั้งตําแหน่ง PCB เพื่อให้แน่ใจว่าการจัดตั้งที่ถูกต้องของพวกเขาที่สถานที่ทํางานหรือสายการผลิตต่อมามันอาจรวมถึงเซ็นเซอร์และอุปกรณ์ตั้งตําแหน่ง เพื่อตรวจจับตําแหน่งและทิศทางของ PCB และทําการปรับและปรับขนาดที่จําเป็น.
3การควบคุมและกําหนดเวลา: เครื่องบรรทุก PCB ปกติจะมีระบบควบคุมที่สามารถกําหนดเวลาและกระจาย PCB ได้อย่างเหมาะสมตามแผนการผลิตและความต้องการของกระบวนการมันส่ง PCBs ไปยังสถานที่ที่เหมาะสมขึ้นอยู่กับการมีและความสําคัญของสถานที่ทํางานและรับประกันการทํางานอย่างเรียบร้อยของสายการผลิต.
4การตรวจจับและการประมวลผลที่ฉลาด: เครื่องบรรทุก PCB ที่มีความก้าวหน้าบางเครื่องอาจมีฟังก์ชันการตรวจจับและการประมวลผลที่ฉลาด สามารถตรวจสอบคุณภาพ PCB, ขนาด, ความบกพร่อง, ฯลฯและจัดหมวดหมู่และประมวลผลตามกฎที่กําหนดไว้ตัวอย่างเช่น ส่ง PCB ที่ไม่สมควรไปยังพื้นที่เฉพาะเจาะจง หรือให้สัญญาณเตือนที่เกี่ยวข้อง
5.เชื่อมต่อกับอุปกรณ์อื่น ๆ: เครื่องบรรทุก PCB ปกติมีความสามารถในการเชื่อมต่อกับอุปกรณ์และระบบอัตโนมัติอื่น ๆ เช่น ระบบตรวจสอบอิเล็กทรอนิกส์ เครื่องบรรทุก PCB ระบบเก็บสินค้า เป็นต้นการเชื่อมโยงนี้ทําให้การทํางานของกระบวนการผลิตทั้งหมดได้เรียบร้อยและมีประสิทธิภาพ.
ลักษณะ
1การควบคุมโปรแกรม PLC Panasonic
2การควบคุมปุ่ม LED แบบธรรมดาและง่ายๆ
3สัญญาณสมาชิก
4, การปรับความหนาของ PCB ด้วยมือ
5, การปรับความกว้าง PCB มือ
6การแสดงสภาพแสง LED
7โครงสร้างจากอลูมิเนียม ออกแบบด้านล่างที่หนัก เพื่อป้องกันการเคลื่อนที่
8, ระบบส่งผ่าน
9ใช้เวลาแค่ 10 วินาที เพื่อเปลี่ยนสายสินค้า
10เติมไฟไม่หยุด
11, เข็มขัดขนส่ง ESD
12, การแสดงความผิดพลาดของเครื่องที่โปรแกรมตัวเอง ความผิดพลาดที่แตกต่างกันมีรหัสที่แตกต่างกัน ทุกรหัสมีคําสั่งการบํารุงรักษาที่เกี่ยวข้อง
การใช้งาน
เครื่องนี้ใช้สําหรับการบรรจุ PCBs เปลือยสู่สาย smt, การบรรจุแผ่นวงจร
รายละเอียด
| หน้าที่ | ใช้สําหรับการบรรทุก PCB เปลือยเปลือยไปยังสาย smt หลังจากได้รับสัญญาณเครื่องในสายล่าง |
| ความสูงของการขนส่ง | 910±30mm |
| ทิศทางการขนส่ง | L~R หรือ R~L |
| การปฏิบัติงาน | การทํางานด้านหน้า |
| ด้านติดรถไฟ | หน้า |
| ความหนาของ PCB | 0.6 ~ 4.0 มิลลิเมตร |
| ความสูงขององค์ประกอบ PCB | ± 35 มม. |
| ระยะเวลาการให้อาหาร PCB | ประมาณ 10 วินาที หรือระบุ |
| น้ําหนักของกระดาน | ≤3KG |
| พลังงานไฟฟ้า | 220V,50/60Hz ± 10% |
| พลัง | 0.05kW |
| ความดันอากาศ | 0.6Mpa |
| การบริโภคลม | < 20 ลิตร/นาที |
| สัญญาณ | SMEMA |
| รุ่น | HS-DS400 | HS-DS530 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50 ~ 400 มม | 50 ~ 530 มม. |
| ความกว้าง PCB ขนส่ง | 50 ~ 400 มม | 50 ~ 500 มม |
| ความหนาของ PCB | นิ้วละ 0.6 มิลลิเมตร | ขั้นต่ํา 1.0mm |
| ขนาดของเครื่อง | 503 * 770 * 1200 มม | 600*920*1200 มม. |
| น้ําหนัก | 110 กิโลกรัม | 130 กิโลกรัม |
