| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | เอชเอส-320 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

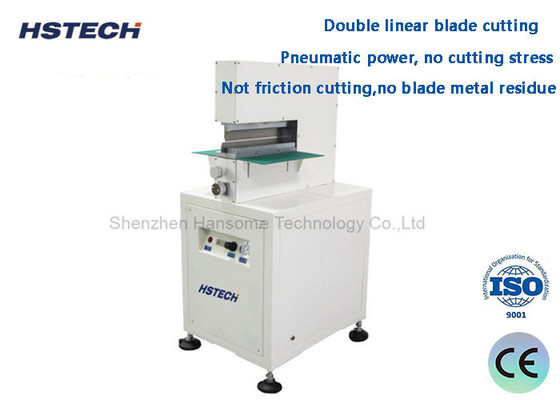

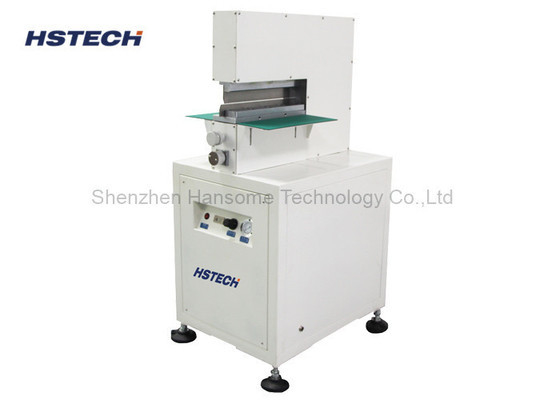

อุปกรณ์การตัดแผ่น PCB ด้วยพลังงาน Pneumatic V Cut PCB Depanelizer ด้วยการตัดใบเส้นสองใบ
เปิดตัว
PCB depaneler เป็นอุปกรณ์ที่ใช้ในการแยกแผ่นวงจรพิมพ์ขนาดใหญ่ (PCBs) เป็นแผ่นส่วนตัวขนาดเล็กกว่าใช้ในการแยกแผ่น PCB ทั้งหมดเป็นแผ่นวงจรส่วนตัวที่สามารถใช้ในการประกอบ.
ลักษณะและฟังก์ชัน
1วิธีการตัด:เครื่องตัด PCB ใช้วิธีการตัดที่แตกต่างกัน. วิธีการทั่วไปประกอบด้วยใบตัด, ใบตัด, V-มีด, การตัดเลเซอร์, ฯลฯ วิธีการตัดเฉพาะจะขึ้นอยู่กับวัสดุ,ความหนาและความต้องการของแผ่น PCB.
2การทํางานอัตโนมัติ:เครื่องแยกแผ่นมักมีฟังก์ชันการทํางานอัตโนมัติ รวมถึงการให้อาหารอัตโนมัติ, การตั้งตําแหน่ง, การตัดและการปล่อย, เพื่อปรับปรุงประสิทธิภาพการผลิตและความสะดวกในการใช้งาน
3การตั้งตําแหน่งและการจัดตั้ง:เครื่องตัด PCB ปกติมีระบบการตั้งตําแหน่งและการปรับสภาพ เพื่อให้แน่ใจว่าตําแหน่งและมุมการตัดที่แม่นยําเซนเซอร์หรือ clamping เครื่องจักรกล.
4ความแม่นยําในการตัด:เนื่องจากอาจมีส่วนประกอบขนาดเล็ก เส้นและพัดบน PCB เครื่องแยกต้องมีความสามารถในการตัดความละเอียดสูงเพื่อรับประกันคุณภาพของแผ่นวงจรแยก
5การควบคุม PLC:เครื่องตัดแผ่นมักจะทํางานและควบคุมโดยระบบควบคุมโลจิก (PLC) ที่สามารถเขียนโปรแกรมได้ตามความต้องการเพื่อบรรลุการตัดขนาดและรูปร่างที่แตกต่างกัน
6ความเร็วการตัด:ความเร็วในการตัดของเครื่องแยกส่วนใหญ่สามารถปรับได้และสามารถปรับได้ตามความต้องการเพื่อให้เกิดประสิทธิภาพการผลิตที่ดีที่สุด
7การป้องกันความปลอดภัย:เพื่อรับรองความปลอดภัยของผู้ประกอบการ เครื่องปรับ PCB ปกติมีอุปกรณ์ความปลอดภัย เช่น หมวกป้องกัน, ปุ่มหยุดฉุกเฉิน และเซ็นเซอร์ความปลอดภัย
ลักษณะ
1, การตัดมีดเส้นสอง, เหมาะสําหรับ SMD กระดาษบาง, กระดาษอลูมิเนียม, และทุกชนิดของกระดาษความหนา, ระยะการตัดน้อยกว่า 2 มม., ไม่มีปัญหาความปลอดภัย
2ลดความเครียดภายในต่ํากว่า 500uE ป้องกันองค์ประกอบจากความเสียหาย
3ไม่มีการตัดด้วยการขัดขัด ไม่มีซากโลหะจากใบมีด
4พลังงานปนิวเมติก ไม่มีความเครียดการตัด
5, ทั้งใบมีดด้านบนและด้านล่างสามารถปรับได้, ใช้หมุนเพื่อปรับช่องว่างโดยใช้ความหนาของ PCB, เหมาะกับความหนาของ V-groove
รายละเอียด
| รุ่น | HS-320 |
| ความยาวการตัดที่มีประสิทธิภาพ | 350mm ((ขนาดใหญ่ต้องการที่กําหนดเอง) |
| ขนาดเครื่อง | 650*500*1130 มม. |
| ความดันอากาศ | 0.5 ~ 0.7Mpa |
| ความสูงขององค์ประกอบบน | 39mm ((สูงสุด) |
| ความสูงของส่วนประกอบด้านล่าง | 19mm ((สูงสุด) |
| ระยะความหนาของ PCB | 0.1-2.0mm ((มี V-groove)0.1-1.0mm ((ไม่มี V-groove) |
| การบริโภคลม | 200-400 ((L/นาที) |
| น้ําหนัก | 200 กิโลกรัม |

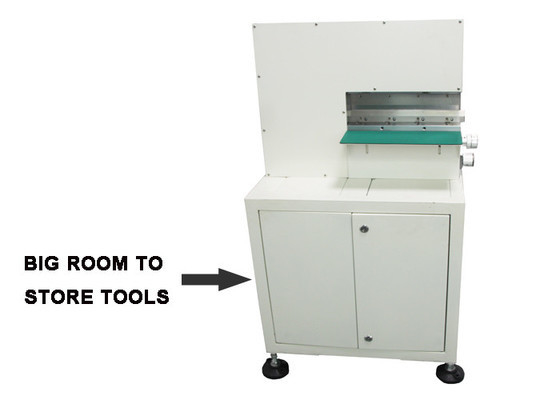

การออกแบบพิเศษที่มีห้องใหญ่ สามารถเก็บเครื่องมือหลายอย่างได้
เคาน์เตอร์และขนาดใหญ่ Air Cyliner
