| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-DS400 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

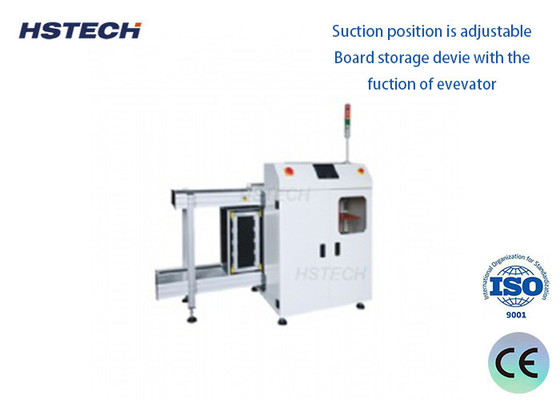

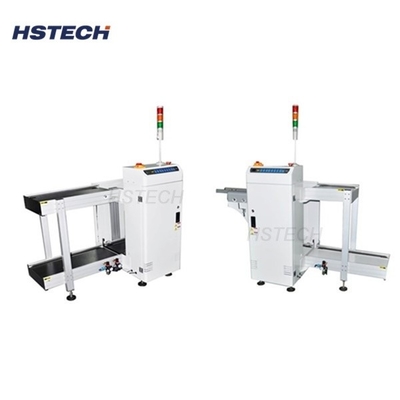

โครงสร้างอลูมิเนียม Panasonic PLC Control PCB Bare Board Destacker กับเข็มขัดขนส่ง ESD
เปิดตัว
เครื่องบรรทุก PCB เป็นอุปกรณ์ที่ใช้ในการผลิตอิเล็กทรอนิกส์เพื่อบรรทุกแผ่นวงจรพิมพ์ (PCBs) จากตําแหน่งเข้าสู่สายการผลิตโดยอัตโนมัติเป้าหมายหลักของเครื่องบรรทุกคือการปรับปรุงประสิทธิภาพและระดับอัตโนมัติของสายการผลิต.
ต่อไปนี้คือบางลักษณะและหลักการทํางานของเครื่องบรรทุก PCB:
การบรรจุอัตโนมัติ: เครื่องบรรจุ PCB ปกติจะมีฟังก์ชันอัตโนมัติที่สามารถได้รับ PCBs เพื่อการประมวลผลจากสถานที่เข้า (เช่น stackers, คอนเวียร์เบลท์, ฯลฯ)) และอัตโนมัติโอนมันไปสู่กระบวนการผลิตหรืออุปกรณ์.
1การจัดสรรและการตั้งตําแหน่ง: เครื่องบรรจุแผ่นจะจัดสรรและตั้งตําแหน่ง PCB เพื่อให้แน่ใจว่ามันถูกวางไว้ตรงที่จําเป็นสําหรับขั้นตอนกระบวนการต่อไปปกติจะสามารถทําได้โดยใช้แนวทางการจัดอันดับ, เซ็นเซอร์หรือระบบการมองเห็น
2.วิธีการส่ง: เครื่องบรรทุก PCB สามารถใช้วิธีการส่งที่แตกต่างกัน เช่น ไม้ผลักลม, คอนเวียร์เบลท์, เชือก, แขนหุ่นยนต์, ฯลฯเพื่อขยับ PCB จากตําแหน่ง input ไปยังตําแหน่งเป้าหมายตามความต้องการ.
3ประสิทธิภาพและการบูรณาการสาย: เครื่องบรรทุกถูกออกแบบเพื่อเพิ่มประสิทธิภาพและอัตโนมัติโดยรวมของสายการผลิตสามารถบูรณาการได้อย่างต่อเนื่องกับอุปกรณ์การผลิตอื่น ๆ (เช่นเครื่องวาง, เครื่องเชื่อมคลื่น, ฯลฯ) เพื่อทํากระบวนการแปรรูป PCB อัตโนมัติ
4ความหลากหลาย: เครื่องบรรจุ PCB ที่ทันสมัยบางเครื่องมีความหลากหลายและสามารถรองรับขนาด, รูปทรงและชนิดของ PCB ที่แตกต่างกันพวกเขาสามารถปรับและตั้งขึ้นอย่างรวดเร็วตามความต้องการเพื่อตอบสนองความต้องการการผลิตของผลิตภัณฑ์ที่แตกต่างกัน.
ข้อดีของเครื่องบรรทุก PCB ได้แก่
1.ปรับปรุงประสิทธิภาพการผลิต: กระบวนการบรรจุ PCB อัตโนมัติสามารถปรับปรุงประสิทธิภาพของสายการผลิตได้มากและลดแรงงานและวงจรการประมวลผล
2.ลดความผิดพลาดในการทํางาน: การทํางานอัตโนมัติของเครื่องบรรทุกแผ่นสามารถลดความผิดพลาดของมนุษย์และปรับปรุงความแม่นยําและความสม่ําเสมอของการแปรรูป
3.ลดค่าแรงงาน: การใช้เครื่องบรรทุกแผ่นสามารถลดความต้องการในการดําเนินงานด้วยมือ, โดยลดค่าแรงงาน.
ลักษณะ
1การควบคุมโปรแกรม PLC Panasonic
2การควบคุมปุ่ม LED แบบธรรมดาและง่ายๆ
3สัญญาณสมาชิก
4, การปรับความหนาของ PCB ด้วยมือ
5, การปรับความกว้าง PCB มือ
6การแสดงสภาพแสง LED
7โครงสร้างจากอลูมิเนียม ออกแบบด้านล่างที่หนัก เพื่อป้องกันการเคลื่อนที่
8, ระบบส่งผ่าน
9ใช้เวลาแค่ 10 วินาที เพื่อเปลี่ยนสายสินค้า
10เติมไฟไม่หยุด
11, เข็มขัดขนส่ง ESD
12, การแสดงความผิดพลาดของเครื่องที่โปรแกรมตัวเอง ความผิดพลาดที่แตกต่างกันมีรหัสที่แตกต่างกัน ทุกรหัสมีคําสั่งการบํารุงรักษาที่เกี่ยวข้อง
รายละเอียด
| หน้าที่ | ใช้สําหรับการบรรทุก PCB เปลือยเปลือยไปยังสาย smt หลังจากได้รับสัญญาณเครื่องในสายล่าง |
| ความสูงของการขนส่ง | 910±30mm |
| ทิศทางการขนส่ง | L~R หรือ R~L |
| การปฏิบัติงาน | การทํางานด้านหน้า |
| ด้านติดรถไฟ | หน้า |
| ความหนาของ PCB | 0.6 ~ 4.0 มิลลิเมตร |
| ความสูงขององค์ประกอบ PCB | ± 35 มม. |
| ระยะเวลาการให้อาหาร PCB | ประมาณ 10 วินาที หรือระบุ |
| น้ําหนักของกระดาน | ≤3KG |
| พลังงานไฟฟ้า | 220V,50/60Hz ± 10% |
| พลัง | 0.05kW |
| ความดันอากาศ | 0.6Mpa |
| การบริโภคลม | < 20 ลิตร/นาที |
| สัญญาณ | SMEMA |
| รุ่น | HS-DS400 | HS-DS530 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50 ~ 400 มม | 50 ~ 530 มม. |
| ความกว้าง PCB ขนส่ง | 50 ~ 400 มม | 50 ~ 500 มม |
| ความหนาของ PCB | นิ้วละ 0.6 มิลลิเมตร | ขั้นต่ํา 1.0mm |
| ขนาดของเครื่อง | 503 * 770 * 1200 มม | 600*920*1200 มม. |
| น้ําหนัก | 110 กิโลกรัม | 130 กิโลกรัม |
