| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-SZ350 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 200 ชุดต่อเดือน |

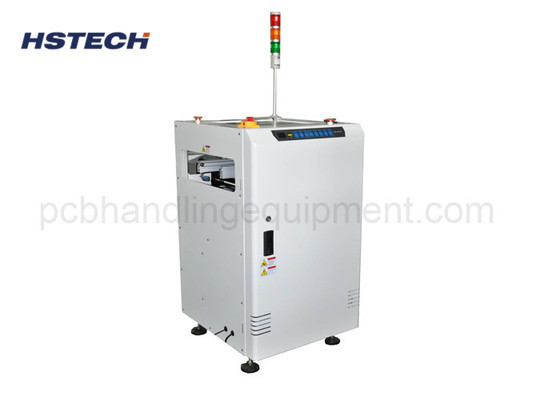

หน้าจอสัมผัส 90 180 270 องศา อุปกรณ์การจัดการ PCB เครื่องขนส่งหมุนกับ SMEMA รองรับ
เปิดตัว
หลักการทํางาน
The trolley docks with the host machine and connects the PCB and puts it in place → the track retracts into place → 90 degrees rotates accurately into place → the track extends forward and is in place → the board is taken out and completed → the track is retracted and in place → 90 degree rotation → the track is extended and in place to wait for the connection plate.
l สามารถปรับปรุงรูปแบบต่าง ๆ ที่ไม่เป็นมาตรฐานให้เหมาะสมกับผู้ใช้ PCB ขนาดต่าง ๆ และความต้องการพิเศษ
l เหตุผลของการเลือก: การเปลี่ยนทิศทางการไหลของ PCB ต้องกรองและเปลี่ยนทิศทาง และรวมเส้นสองเส้นเป็นเส้นเดียวอุปกรณ์นี้เป็นอุปกรณ์ที่ทํางานด้วยระบบอัตโนมัติ โดยถูกออกแบบมาเพื่อช่วยประหยัดแรงงานและลดต้นทุนการผลิต.
l เหมาะสําหรับการจอดหมุน 90 องศาแบบอัตโนมัติเต็มของสายการผลิต SMT, DIP หรือการประกอบต่างๆ
l เครื่องนี้มี 2 รูปแบบ คือ การผ่านและการหมุนการแปลงแบบคลิกเดียวและการแปลงระหว่างสองโหมดนั้นสะดวกมาก และสามารถทําสําเร็จได้ง่ายโดยเพียงแค่ทํางานบนอินเตอร์เฟซมนุษย์-เครื่องการทํางานผ่านและมุมยังสามารถใช้ในการกรอง NG & OK ผลิตภัณฑ์เมื่อเลือกในเวลาเดียวกัน
l การใช้ส่วนประกอบปนูเมติกสัญลักษณ์นานาชาติและโครงสร้างที่เหมาะสม ส่วนประกอบของเครื่องจักรและอายุการใช้งานโดยรวม
l มันใช้การควบคุม PLC ที่มีประสิทธิภาพสูง ซึ่งมีลักษณะของการทํางานที่มั่นคงและความสามารถในการต่อต้านการรบกวนไฟฟ้าแม่เหล็กที่แข็งแรง
l อินเตอร์เฟซมนุษย์-เครื่องจักรจอใหญ่ การพูดคุยระหว่างมนุษย์และเครื่องจักรสะดวกและง่ายมาก และการติดตามสถานะระหว่างการผลิตก็ชัดเจน
l สกรูลูกกลิ้งความแม่นยําสูง + หมุนเส้นความแม่นยําสูง + ไม้โครมแข็งความแข็งแรงสูง + มอเตอร์ stepper, เครื่องมีความซ้ําสูง + ไม่มีความผิดพลาด superposition.
l The entire machine frame adopts δ2MM cold-rolled steel plate laser processing + CNC stamping + carbon dioxide protection welding + plastic spraying process + fine assembly process to create high-quality production equipment.
l มาตรฐานพร้อมสัญญาณมาตรฐานของอุตสาหกรรม: SMEMA สามารถทํางานออนไลน์และอัตโนมัติกับอุปกรณ์อื่น ๆ
ลักษณะ
1. การออกแบบปิดกับการจํากัดทอร์คที่ติดตั้งใน
ของความปลอดภัย
2. กล่องเซฟบนสามารถเปิดสําหรับการเข้าถึงทุกครั้งที่ฮาร์ดแวร์ระหว่าง
การดูแล

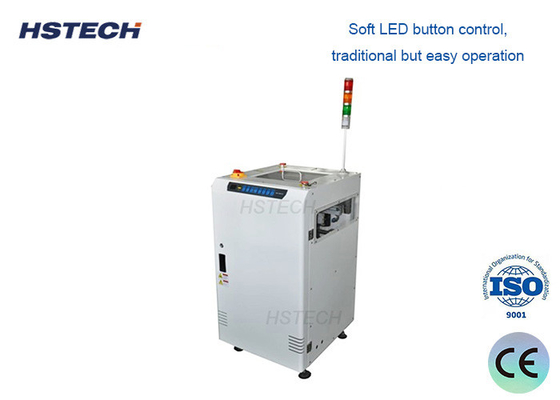

3ใช้ปุ่มควบคุมที่มิตร
4การหมุนที่เรียบร้อยและแม่นยํา
5. ลดช่องว่างการถ่ายส่งระหว่างคอนเวียเตอร์
6การไหลของจราจร PCB สามารถปรับปรุงได้
7. การปรับความกว้างเรียบและขนาน ((สกรูนํา)
8.สมาธิกับ SMEMA
รายละเอียด
| หน้าที่ | อุปกรณ์นี้ใช้ในการนําทิศทางการไหลของ PCBs บนสายการผลิต ((90 องศา,180 องศา,หรือ 270 องศา) |
| ความสูงของการขนส่ง | 910±20mm |
| ทิศทางการขนส่ง | L~R หรือ R~L |
| เวลาจักรยาน | ประมาณ 5 วินาที |
| ด้านติดรถไฟ | หน้า |
| พลังงานไฟฟ้า | AC100-230V,50/60Hz ระยะเดียว |
| ความดันอากาศ | 4-6bar |
| การบริโภคลม | ขนาดสูงสุด 10L/นาที |
| ความหนาของ PCB | ขั้นต่ํา 0.4 มิลลิเมตร |
| สัญญาณ | SMEMA |
| รุ่น | HS-SZ350 | HS-SZ460 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50*50~450*350 มม. | 50*50~550*460 มม. |
| ขนาดของเครื่อง | 700*750*1200 มม. | 840*890*1200 มม. |
| น้ําหนัก | 150 กก. | 180 กิโลกรัม |
