| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-GSE |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

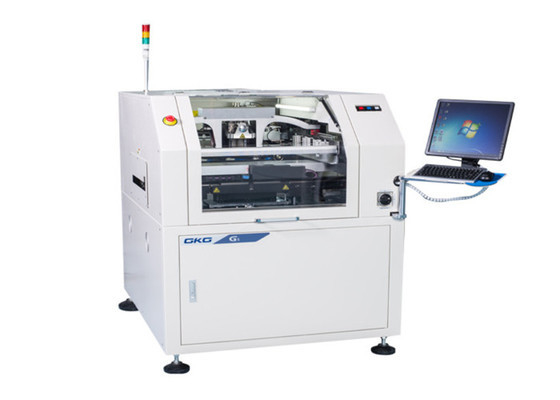

การทดสอบและวิเคราะห์คุณภาพการพิมพ์พิมพ์พิมพ์ 2 มิติ โดยใช้ Windows XP/Win7 อินเตอร์เฟซการทํางาน
ลักษณะ

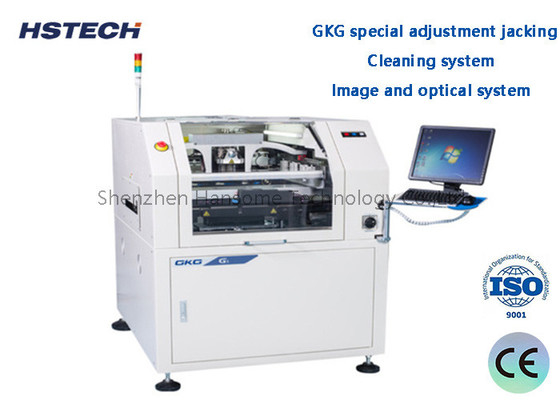

1, GKG แพลตฟอร์มการปรับเจคพิเศษ มั่นคงและง่ายในการปรับ, มันสามารถปรับความสูง pin jacking ของ PCB ด้วยความหนาที่แตกต่างกันอย่างรวดเร็ว.
| รุ่น | G5 |
| ขนาด stencil | ขนาด 370x370mm ((min) |
| 737x737mm ((ขนาดสูงสุด) | |
| 20-40mm ((หนา) | |
| ขนาด PCB มากที่สุด | 400x340 มิลลิเมตร |
| ขนาด PCB ขั้นต่ํา | 50x50 มิลลิเมตร |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร |
| PCB warpage | ขนาดสูงสุด 1% ของแผ่น PCB |
| ความสูงของการขนส่ง | 900±40 มม |
| ทิศทางการขนส่ง | L-R,R-L |
| ความเร็วในการขนส่ง | สูงสุด 1500mm/s สามารถปรับได้ |
| วิธีการขนส่ง | หนึ่งระยะ |
| การปรับขนาด | อัตโนมัติ |
| อินเตอร์เฟซ I/O | SMEMA |
| การตั้งตําแหน่ง PCB (วิธีการรองรับ) | ปิ้นแม่เหล็ก/บล็อกรองรับ/ตารางขึ้นลง |
| ระบบจับ PCB |
ปริสิตมากกว่าการปัดด้านบน / การปัดด้าน
|
| หัวพิมพ์ |
หัวพิมพ์แบบมอเตอร์ 2 หัว
|
|
ความดัน squeegee
|
0.5 ~ 10 กิโลกรัม (การควบคุมโปรแกรม)
|
|
ความเร็วในการพิมพ์
|
6-200mm/วินาที
|
|
โหมดพิมพ์
|
ครั้งเดียว / สองครั้ง
|
|
ประเภทของสกีเกจ
|
ยาง / เหล็ก Squeegee Blade ((มุม 45°/55°/60°)
|
|
ระบบทําความสะอาด
|
เสริมการดูดซึมระยะว่าง ช่องแห้ง ช่องเปียก ช่องว่าง 3 รูปแบบ
|
|
CCD FOV
|
8x6mm
|
| ระยะการปรับเครื่อง |
X: ± 3 มิลลิเมตร, Y: ± 7 มิลลิเมตร, θ: ± 2 องศา
|
| วิสัยทัศน์ |
ดูขึ้น/ล่าง โปรแกรมแสง / CCD / กณิตศาสตร์
|
รายละเอียดของเครื่องจักรทั้งหมด
|
ความแม่นยําตําแหน่งซ้ํา
|
± 0.01 มม.
|
|
ความ แม่น ของ การ พิมพ์
|
± 0.025 มม
|
|
ระยะเวลาวงจร
|
< 8 วินาที
|
|
การเปลี่ยนสินค้า
|
เก่า: <3 นาที,ใหม่: <5 นาที |
|
การอํานวยอากาศ
|
4 ~ 6 kgf/cm
|
| พลังงานไฟฟ้า |
AC:220±10%,50/60HZ, 2.5KW
|
| วิธีควบคุม | PC |
| ระบบการทํางาน |
Windows XP/Win7
|
|
ขนาดของเครื่อง
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
|
น้ําหนักของเครื่อง
|
ประมาณ: ประมาณ 1000Kg |
