เครื่องป้อน PCB ของ PLC Panasonic ความเร็วสูง พร้อมเวลาในการโหลด 6 วินาที สำหรับสายการผลิต SMT

ชื่อแบรนด์:	HSTECH
เลขรุ่น:	HS-250LD
MOQ:	1 ชุด
ราคา:	negotiable
เงื่อนไขการจ่ายเงิน:	ที/ที, เวสเทิร์นยูเนี่ยน
ความสามารถในการจําหน่าย:	50 ชุดต่อเดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

ชื่อสินค้า:

ตัวโหลด Pcb

สี:

สีขาว

แหล่งจ่ายไฟ:

ไฟ AC110V/220V,50/60Hz

บมจ:

มิตซูบิชิ

ถ่ายทอด:

ชไนเดอร์

สวิตช์ออปโตอิเล็กทริค:

ออมตรอน

รายละเอียดการบรรจุ:

แพคเกจไม้

สามารถในการผลิต:

50 ชุดต่อเดือน

เน้น:

เครื่องบรรทุก PCB ความเร็วสูง

เครื่องโหลดนิตยสาร SMT ของ Panasonic PLC

อุปกรณ์การจัดการ PCB เวลาโหลด 6 วินาที

คําอธิบายสินค้า

เครื่องบรรทุก PCB PLC ความเร็วสูง Panasonic สําหรับสายการผลิต SMT

เครื่องบรรทุก PCB อัตโนมัตินี้ถูกออกแบบมาเพื่อการเริ่มต้นของสายการผลิต SMT โดยการถ่ายทอด PCB จากคลังเป็นระบบขนส่งสายล่างได้อย่างมีประสิทธิภาพ

ภาพรวมการใช้งาน

Panasonic PLC PCB Loader เป็นองค์ประกอบสําคัญในกระบวนการประกอบ PCBการบรรจุแผ่นวงจรพิมพ์ที่ไม่ครอบคลุมโดยอัตโนมัติในสายการผลิตหรือในเครื่องจักรถัดไป เช่น ระบบเก็บและวางและอุปกรณ์ผสม.

ลักษณะสําคัญ

อินเตอร์เฟซควบคุมจอสัมผัสสีจริง
ระบบควบคุม PLC Mitsubishi
ความจุของกระจก: ด้านบน 1, ด้านล่าง 1, หรือการตั้งค่าตามความต้องการ
ตัวเลือกการเลือก pitch: 10mm, 20mm, 30mm, 40mm
ทิศทางการขนส่ง PCB: ซ้ายไปขวามือหรือขวาไปซ้าย (ไม่จําเป็น)
การเลือกโหมดการทํางานด้วยมือ/อัตโนมัติ
รถไฟหน้าติดตั้ง หรือ รถไฟหลังติดตั้ง
ความสูงการใช้งาน SMT แบบมาตรฐาน (920±20mm)
การแสดงสถานะของแสงหอคอย
ความเหมาะสมของสัญญาณสื่อสาร SMEMA

รายละเอียดเทคนิค

รุ่น	HS-250LD	HS-330LD	HS-390LD	HS-460LD
โวลเตชั่น	AC110V/220V, 50/60Hz, เฟสเดียว, สูงสุด 300A
ขนาด PCB	(50×50) ~ ((350×250)	(50×50) ~ ((455×330)	(50×50) ~ ((530×390)	(50×50) ~ ((530×460)
ขนาดของคลัง	355 × 320 × 565	460 × 400 × 565	535 × 460 × 565	535 × 530 × 565
การจัดส่งอากาศ	0.4 ~ 0.6Mpa
ความสูงของการขนส่ง	920±20mm (มาตรฐาน)
ระยะเวลาในการบรรทุก	6 วินาที
นิตยสาร ลง หน้างาน แทน เวลา	ประมาณ 20 วินาที
ด้านการขนส่ง	L เป็น R หรือ R เป็น L (ไม่จําเป็น)
ความหนาของ PCB	ขั้นต่ํา 0.4 มิลลิเมตร
พีช	1-4 (ขั้นตอน 10 มม.)
การสื่อสาร	SMEMA
ขนาดเครื่อง	1100 × 780 × 1200	1400 × 860 × 1200	1500 × 920 × 1200	1600 × 1120 × 1200
น้ําหนัก	ประมาณ 140 กก.	ประมาณ 180kg	ประมาณ 220kg	ประมาณ 230kg

การใช้งานในอุตสาหกรรม

สายการผลิต:สําคัญในสถานที่ผลิตอิเล็กทรอนิกส์สําหรับ PCB การประกอบ, การทดสอบ, และกระบวนการผสม

การสร้างต้นแบบ:เหมาะสําหรับสภาพแวดล้อมห้องปฏิบัติการและการดําเนินการการผลิตขนาดเล็กที่จัดการ PCB จํานวนจํากัด

ประโยชน์ทางการดําเนินงาน

การปรับปรุงประสิทธิภาพการผลิตลดเวลาหยุดทํางานที่เกี่ยวข้องกับการบรรจุด้วยมือเพื่อการดําเนินงานกระแสการทํางานที่เรียบร้อย
ความคงที่:จําหน่าย PCB ที่น่าเชื่อถือกับการลดความเสี่ยงของความเสียหายหรือการไม่ตรงกัน
การประหยัดแรงงาน:ลดความต้องการแรงงานด้วยมือ ทําให้บุคลากรสามารถมุ่งเน้นกับงานสําคัญ

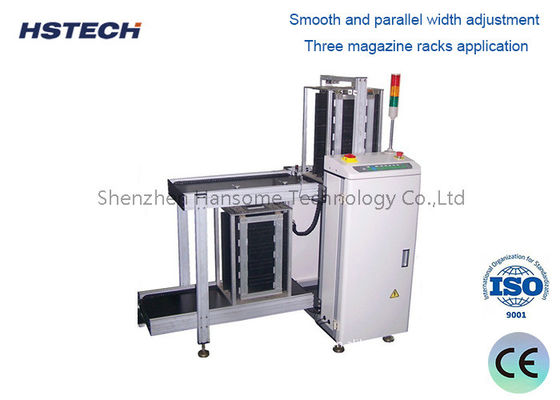

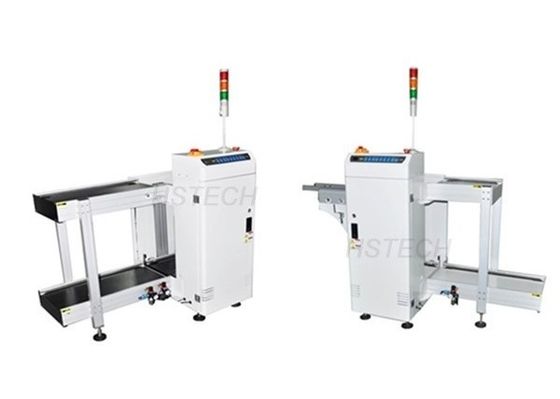

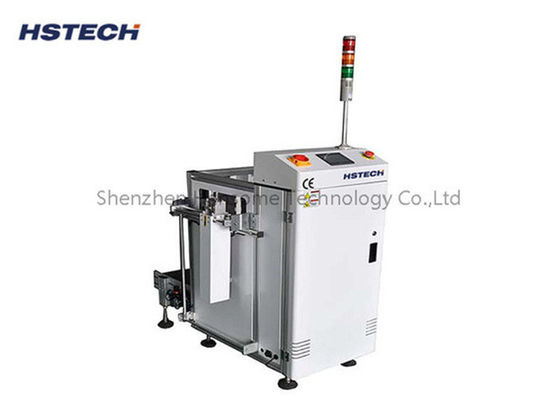

ภาพสินค้า
