| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-S331R |
| MOQ: | 1 ชุด |
| ราคา: | 2900~4000USD/set |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 200 ชิ้นต่อเดือน |

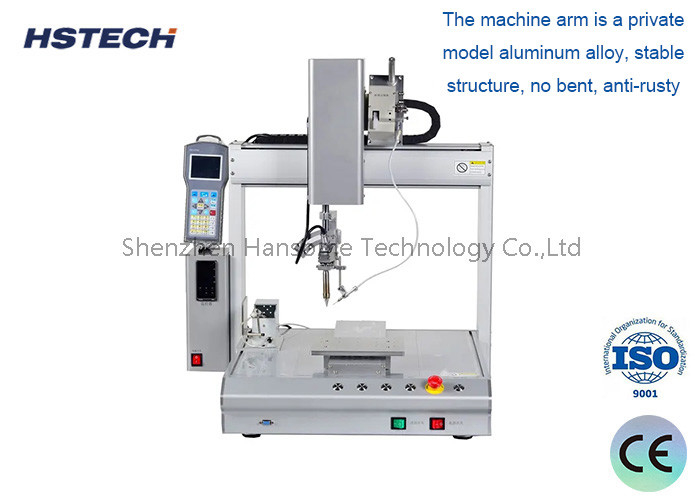

โปรแกรมด้วยมือ Windows Based 4 Axis Solder Robot
คําแนะนํา

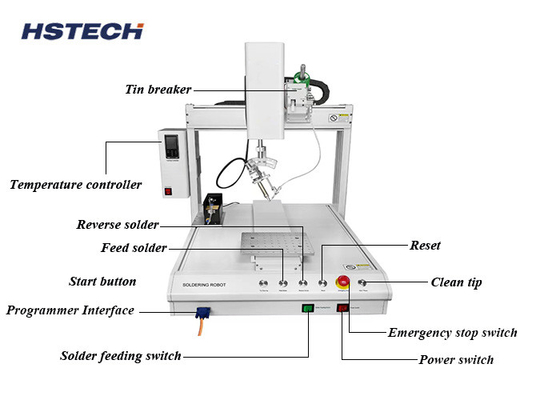

เครื่องเชื่อมอัตโนมัตินี้ เราเรียกมันว่า เครื่องเชื่อมอัตโนมัติ 4 แกน X,Y,Z และแกนหมุน 360 องศา เครื่องใช้แรงกดอากาศและไฟฟ้าขับเคลื่อนผ่านกล่อง teachpant สําหรับการเขียนโปรแกรมด้วยมือแต่ละจุดเครื่องนี้ส่วนใหญ่ใช้สําหรับการเพิ่มกระป๋องบน PCBA หรือสายเชื่อม, ประหยัดแรงงานมากขึ้นและเพิ่มประสิทธิภาพการผลิต
ลักษณะ
1, 4 แกนการทํางาน, X / Y / Z และ R การหมุนการเคลื่อนไหว, ประสบความสําเร็จหลายมุมการผสมประสงค์
2, เหล็กเชื่อมโดยไม่ต้องไนโตรเจน, ความปลอดภัยและสิ่งแวดล้อมคุ้มครองมาก
3หัวผสมสามารถปรับได้หลายทิศทาง ซึ่งสามารถปกป้อง PCB และส่วนประกอบจากความเสียหาย
4,ใช้หัวเหล็กเป็นจุดพื้นฐานเพื่อจัดตําแหน่งกุญแจของผลิตภัณฑ์ กดคีย์ Enter โปรแกรมจะผลิตจุดนี้ในระบบโดยอัตโนมัติแล้วตั้งข้อมูลเกี่ยวกับจุด และอื่นๆ.
5ใช้ความแม่นยําสูงเครื่องยนต์ขั้นตอนและระบบที่ขับเคลื่อนสายเข็มขัดเวลา และอัลกอริทึมการควบคุมการเคลื่อนไหวที่ก้าวหน้า เพื่อปรับปรุงความแม่นยําและความซ้ําของการตั้งตําแหน่งการเคลื่อนไหวได้อย่างมีประสิทธิภาพ
6, เครื่องที่มีฟังก์ชันทําความสะอาดอัตโนมัติ, ซึ่งสามารถทําให้การแปรรูป solder ทันทนาการมากขึ้น, และขยายอายุการใช้งานของเหล็ก solderin.
7, ด้วยตัวแขวนการสอนมือถือ โปรแกรมง่ายและง่ายที่จะเรียนรู้
รายละเอียด
| รุ่น | HS-S331R |
| โวลเตชั่น | AC110V/220V,50/60Hz |
| ระยะทํางาน X/Y/Z | 300*300*100 มิลลิเมตร |
| แกน R | 360 องศา |
| X/Y/Z ความเร็วในการเคลื่อนที่ | สูงสุด 300mm/s |
| ระบบขับเคลื่อน | มอเตอร์สเต็ป, เข็มขัดเวลา |
| คู่มือเส้น | ไต้หวัน แบรนด์แนวทางความละเอียดสูง |
| ความแม่นยําซ้ํา | ± 0.02 มม. |
| การเขียนโปรแกรม | สอนแขวน |
| ระบบควบคุม | บอร์ดควบคุม |
| การเก็บโปรแกรม |
มันสามารถเก็บข้อมูลการประมวลผลเป็นพันชุด และข้อมูลการประมวลผลเพียงครั้งเดียว
ไฟล์การประมวลผลสามารถครอบครองพื้นที่ในการเก็บของสูงสุด 3M
(ห้าพันจุดการประมวลผล)
|
| พื้นที่เก็บไฟล์ |
กล่องมือ 256M, การ์ดออฟไลน์ 32M, ไฟล์การประมวลผลเดียวสูงสุด
พื้นที่เก็บของ 3M (100,000 จุดการประมวลผล)
|
| การทําความสะอาดเหล็กกระดาษ | การทําความสะอาดอากาศ / ปนูเมติก |
| อินเตอร์เฟซภายนอก | USB+RS232 |
| วิธีผสม | การผสมผสานจุด/ลาก |
| น้ําหนัก | 48 กิโลกรัม |
| ขนาดของเครื่อง |
520*585*800 มม. |
อุปกรณ์สายการผลิต SMT
1เครื่องบรรทุก PCB: PCB ถูกวางในราคและอัตโนมัติให้อาหารกับเครื่องดูด
2. เครื่องดูดแผ่น: ดึง PCB บนสายไฟโดยอัตโนมัติและโอนมันไปยังเครื่องพิมพ์
3เครื่องพิมพ์: พิมพ์ผสมผสมหรือกาวแดงบนเหล็กเลเซอร์ทั้งหมดบน PCB
4. เครื่องติดตั้งพื้นที่ความเร็วสูง: โดยใช้โปรแกรมที่แก้ไขโดยอุปกรณ์ในการติดตั้งส่วนประกอบบนตําแหน่งส่วนที่กําหนดไว้ มันสามารถรองรับส่วนทรงม้วนที่มี SOP ต่ํากว่า 28 ปินและคุณลักษณะของมันคือความเร็วในการติดตั้งที่เร็ว.
5.เครื่องขนส่ง: อุปกรณ์สําหรับการโอนแผ่น PCB.
