| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-ST400 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

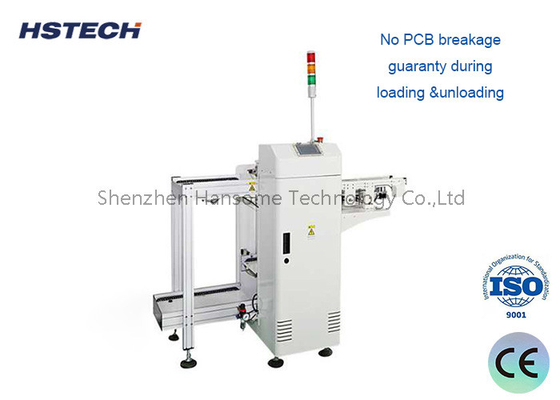

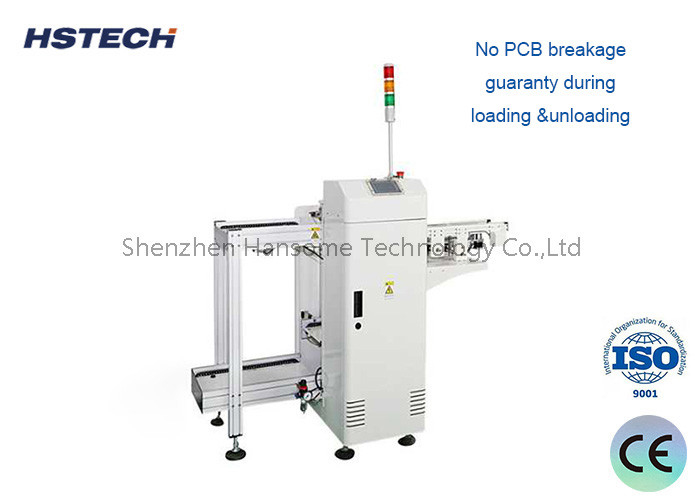

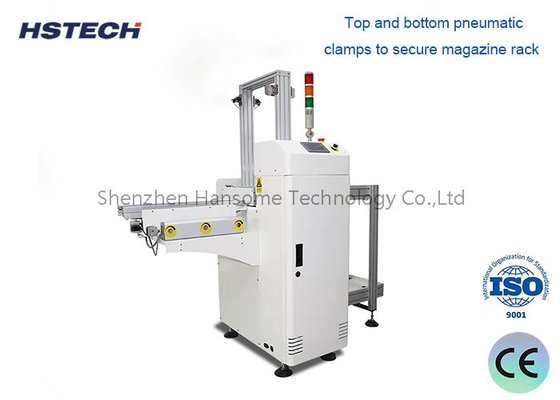

การปรับความกว้าง Panasonic PLC CE Listed PCB Stacker Machine Bare Board Unloader เครื่องพับพับพับ
การใช้งาน
เครื่องนี้ใช้สําหรับการลด/เก็บ PCBs เปลือยจากสายการผลิต SMT หลังจากการทําเครื่องหมายด้วยเลเซอร์
ลักษณะ
1การควบคุมโปรแกรม PLC Panasonic
2การควบคุมปุ่ม LED แบบธรรมดาและง่ายๆ
3สัญญาณสมาชิก
4, การปรับความหนาของ PCB ด้วยมือ
5, การปรับความกว้าง PCB มือ
6การแสดงสภาพแสง LED
7โครงสร้างจากอลูมิเนียม ออกแบบด้านล่างที่หนัก เพื่อป้องกันการเคลื่อนที่
8, ระบบส่งผ่าน
9ใช้เวลาแค่ 10 วินาที เพื่อเปลี่ยนสายสินค้า
10เติมไฟไม่หยุด
11, เข็มขัดขนส่ง ESD
12, การแสดงความผิดพลาดของเครื่องที่โปรแกรมตัวเอง ความผิดพลาดที่แตกต่างกันมีรหัสที่แตกต่างกัน ทุกรหัสมีคําสั่งการบํารุงรักษาที่เกี่ยวข้อง
รายละเอียด
| หน้าที่ |
ใช้สําหรับการรวบรวม PCB เปลือยเปลือยไปยังสาย smt จากเครื่องยนต์ด้านบน |
| ความสูงของการขนส่ง | 910±30mm |
| ทิศทางการขนส่ง | L~R หรือ R~L |
| การปฏิบัติงาน | การทํางานด้านหน้า |
| ด้านติดรถไฟ | หน้า |
| ความหนาของ PCB | 0.6 ~ 4.0 มิลลิเมตร |
| ความสูงขององค์ประกอบ PCB | ± 35 มม. |
| ระยะเวลาการให้อาหาร PCB | ประมาณ 10 วินาที หรือระบุ |
| น้ําหนักของกระดาน | ≤3KG |
| พลังงานไฟฟ้า | 220V,50/60Hz ± 10% |
| พลัง | 0.05kW |
| ความดันอากาศ | 0.6Mpa |
| การบริโภคลม | < 20 ลิตร/นาที |
| สัญญาณ | SMEMA |
| รุ่น | HS-ST400 | HS-ST530 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50 ~ 400 มม | 50 ~ 530 มม. |
| ความกว้าง PCB ขนส่ง | 50 ~ 400 มม | 50 ~ 500 มม |
| ความหนาของ PCB | นิ้วละ 0.6 มิลลิเมตร | ขั้นต่ํา 1.0mm |
| ขนาดของเครื่อง | 650*670*1200 มม. | 800*880*1200 มิลลิเมตร |
| น้ําหนัก | 170 กก. | 190 กิโลกรัม |
อุปกรณ์สายการผลิต SMT
1เครื่อง SMT สากล: ใช้โปรแกรมที่แก้ไขโดยอุปกรณ์ในการติดตั้งส่วนประกอบบนตําแหน่งส่วนที่กําหนดสามารถติดตั้ง SOP 28 pin หรือมากกว่า (รวมถึงส่วนประกอบที่สามารถติดตั้งด้วยเครื่องจักรความเร็วสูง)หน่วยประกอบของเครื่องบรรจุจานแบบแผ่นหรือท่อ คุณลักษณะของมันคือความละเอียดสูงและความหลากหลาย แต่ความเร็วในการติดตั้งของมันต่ํากว่าเครื่องจักรความเร็วสูง
2การผสมผสานแบบถอยหลัง: ใช้แป้งผสมผสาน SMT หรือกาวสีแดงเพื่อตั้งเส้นโค้งอุณหภูมิที่เหมาะสมเพื่อสรุปการผสมผสานระหว่างแป้งผสานและชิ้นส่วน
3. unloader: บอร์ดถูกบรรจุในคลังผ่านสายการโอน
