| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-CC300 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

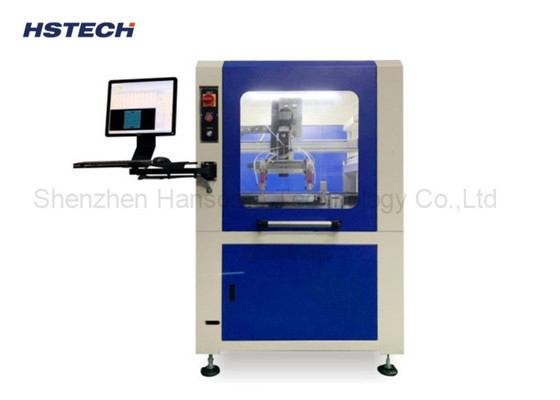

เครื่องเคลือบแบบเลือกแบบอัตโนมัติสําหรับ PCBA SMT Backstage Process
การนําเสนอสินค้า
1. X, Y, Z แหล่งขับเคลื่อนแกนรับรองสกรูลูกบอลความแม่นยํากับ Fuji มอเตอร์ servo

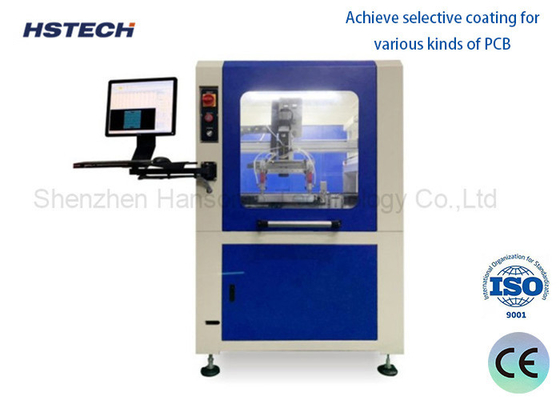

2.บรรลุการเคลือบแบบเลือกสําหรับ PCB หลายชนิด
3สายตรง วงกลม กลมเคลือบและจัดส่ง
4สามารถเคลือบขอบของส่วนประกอบได้อย่างมีประสิทธิภาพและเท่าเทียมกัน
5ความแม่นยํา: ± 0.02 มิลลิเมตร
6ด้วยความเร็วสูง ความน่าเชื่อถือสูง ความมั่นคงสูงของระบบส่งและควบคุม
7. 2 วาล์วสามารถสลับการฉีดและการเคลือบการกระทําโดยอัตโนมัติ, เพื่อบรรลุกระบวนการเคลือบ PCB ความหนาแน่นสูง
8. ด้วยฟังก์ชันปรับความกว้างอัตโนมัติที่ฉลาด (ปรับอัตโนมัติหลังจากใส่ความกว้างของบอร์ด)
รายละเอียดเครื่อง
| ชื่อสินค้า | เครื่องเคลือบแบบเลือกตามแบบ |
| รุ่น | HS-CC300 |
| ความสูงของเครื่องส่ง | 920±20mm |
| ความกว้างของรถบรรทุก | 50-450mm/หรือตามความต้องการ |
| การส่ง | L เป็น R หรือ R เป็น L |
| ความสูงของส่วนประกอบ | ขึ้นและลงสูงสุด 100 มม. |
| ขนาดของขอบแผ่น PCB | ≥ 5 มม |
| ความเร็วในการขนส่ง | 0-12000 มม/นาที |
| ความเร็วการขับเคลื่อน 3 แกน | 800 มม./วินาที |
| ความแม่นยําซ้ํา | ± 0.02 มม. |
| โปรแกรมการเก็บ | สูงสุด 1000 |
| พลังงานไฟฟ้า | AC220/110V |
| ความดันอากาศ | 4-kgf/cm2 |
| ถังกาว | 10 ลิตร การเลื่อนด้วยมือ |
| ระบบควบคุม | การ์ดควบคุม PC+Motion ของอุตสาหกรรม |
| การปรับแนวทาง | การปรับแบบฉลาด |
| โปรแกรมโหมด | การสอนด้วยมือ |
| ท่าเรือสื่อสาร | SMEMA |
| แหล่งแสง | แหล่งแสงที่ติดตั้งด้วยตัวเอง |
| แหล่งแสงการตรวจจับ | อุปกรณ์ใช้เอง |
| โปรแกรม | โปรแกรม Windows+การเคลือบ |
| เครื่องขับเคลื่อน | เครื่องยนต์สเตปเปอร์ ((2pcs) |
| ระบบขับขี่ 3 แกน | เครื่องยนต์เซอร์โว + โมดูลหมุนสกรู + กระปุกไฟฟ้า |
| จํานวนของวาล์วยาง | 1 วาล์วฉีด + 1 วาล์วระบาย |
| ความกว้างของสเปรย์ | 3-20 มม. |
| วิธีฉีด | อัตโนมัติ |
| พลังงานรวม | 2.6kW |
| ร่างเครื่อง | โลหะไร้ขัด |
| น้ําหนักของเครื่อง | 600 กก. |
| ขนาดของเครื่อง | 1060x1200x1700 มิลลิเมตร |
อุปกรณ์สายการผลิต SMT
1เครื่อง SMT สากล: ใช้โปรแกรมที่แก้ไขโดยอุปกรณ์ในการติดตั้งส่วนประกอบบนตําแหน่งส่วนที่กําหนดสามารถติดตั้ง SOP 28 pin หรือมากกว่า (รวมถึงส่วนประกอบที่สามารถติดตั้งด้วยเครื่องจักรความเร็วสูง)หน่วยประกอบของเครื่องบรรจุจานแบบแผ่นหรือท่อ คุณลักษณะของมันคือความละเอียดสูงและความหลากหลาย แต่ความเร็วในการติดตั้งของมันต่ํากว่าเครื่องจักรความเร็วสูง
2การผสมผสานแบบถอยหลัง: ใช้แป้งผสมผสาน SMT หรือกาวสีแดงเพื่อตั้งเส้นโค้งอุณหภูมิที่เหมาะสมเพื่อสรุปการผสมผสานระหว่างแป้งผสานและชิ้นส่วน
3. unloader: บอร์ดถูกบรรจุในคลังผ่านสายการโอน
