| ชื่อแบรนด์: | GKG |
| เลขรุ่น: | กท++ |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

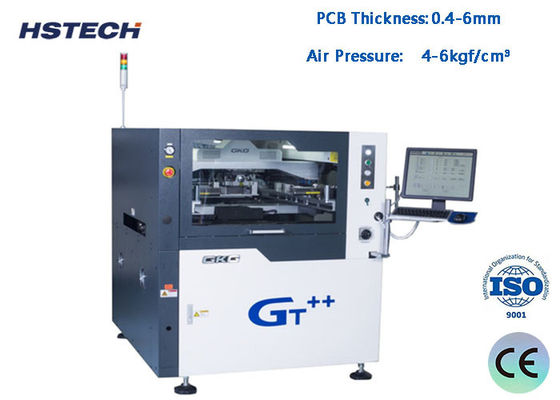

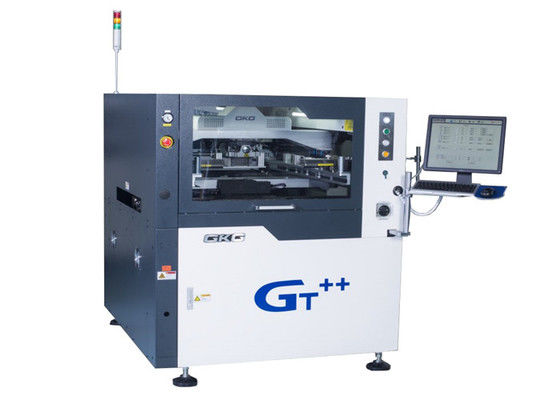

เครื่องพิมพ์สแตนสิล GKG SMT สูบพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์
คําแนะนํา
เครื่องพิมพ์แป๊ตผสมผสม G9+ อัตโนมัติ เป็นเครื่องมือระดับสูงสําหรับ SMT การใช้งานระดับสูง ความกว้างของ GT ++ BTB เพียง 2830mmสามารถตอบสนองความต้องการกระบวนการพิมพ์ของ 03015 ได้อย่างสมบูรณ์แบบความละเอียดสูงและความเร็วสูง
รายละเอียด
| รุ่น | GT++ |
| ขนาด PCB มากที่สุด | 510x510 มิลลิเมตร |
| ขนาด PCB ขั้นต่ํา | 50x50 มิลลิเมตร |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร |
| น้ําหนักแผ่นสูงสุด | 5 กิโลกรัม |
| ความสูงของการขนส่ง | 900±40 มม |
| ช่องว่างด้านขอบของบอร์ด | 2.5 มม. |
| ความสูงของบอร์ด | 23 มิลลิเมตร |
| ทิศทางการขนส่ง | L-R,R-L |
| ความเร็วในการขนส่ง | สูงสุด 1500mm/s, การควบคุมโปรแกรม |
| วิธีการขนส่ง | หนึ่งระยะ |
| การตั้งตําแหน่ง PCB (วิธีการรองรับ) | ปิ้นแม่เหล็ก/บล็อกรองรับ/โต๊ะขึ้นลงอัตโนมัติ |
| ระบบจับ PCB |
ปริสิตบนการจับด้านบน
|
| การปักข้าง | |
| ฟังก์ชันการดึงดูด | |
| การพิมพ์ |
0-20mm
|
|
โหมดการพิมพ์
|
ครั้งหนึ่ง/สองครั้ง
|
|
ความเร็วในการพิมพ์
|
10-200mm/วินาที
|
|
โหมดพิมพ์
|
ครั้งเดียว / สองครั้ง
|
|
ประเภทของสกีเกจ
|
ยาง / เหล็ก Squeegee Blade ((มุม 45°/55°/60°)
|
| ความดันการพิมพ์ | 0.5-10กิโลกรัม |
| ขนาดกรอบแบบ | 470*370mm~737*737mm ((หนา 20-40mm) |
|
ระบบทําความสะอาด
|
ระบบทําความสะอาดแบบฝน
|
| วัคิวัมแห้ง นุ่ม สามโหมด | |
| การทําความสะอาดไปกลับ | |
|
CCD FOV
|
10x8 มิลลิเมตร
|
| ประเภทของเครื่องหมายความมั่นใจ | รูปแบบสแตนดาร์ด ของเครื่องหมายความมั่นใจ |
| แพด | |
| หลุม | |
| ระบบกล้อง | ดูขึ้น/ล่าง โครงสร้างแสง |
| กล้องดิจิตอล CCD | |
| การตรงกับรูปแบบทางกณิตศาสตร์ |
ผลงานของเครื่อง
| รุ่น | GT++ |
| ความแม่นยําตําแหน่งซ้ํา | ± 12.5um@6,CPK≥2.0 |
| ความแม่นยําในการพิมพ์ | ± 18um@6,CPK≥2.0 |
| ระยะเวลาการพิมพ์ | <7.5 วินาที |
| โดยใช้ระบบการทดสอบของฝ่ายที่สาม ((CTQ) ตรวจสอบความแม่นยําของตําแหน่งการพิมพ์ผสมผสมผสมจริง | |
รายละเอียดของเครื่องจักรทั้งหมด
|
พลังงานไฟฟ้า
|
AC:220±10%,50/60HZ, 3.0KW
|
|
ความดันอากาศ
|
4 ~ 6 kgf/cm2
|
|
การบริโภคลม
|
ประมาณ 5 ลิตร/นาที
|
|
อุณหภูมิการทํางาน
|
-20°C~+45°C |
|
ความชื้นในการทํางาน
|
30% ~ 60%
|
|
ขนาดของเครื่อง(ไม่มีแสงหอคอย) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
|
น้ําหนักของเครื่อง
|
ประมาณ 1100 กิโลกรัม |
ลักษณะ
1, ระบบดิจิตอล CCD ระบบเส้นทางทางแสงใหม่โดยสิ้นเชิง ความสว่างวงกลมแบบเดียวกันและความสว่างสูงของแหล่งแสงโคอาเซียลทําให้จุดมาร์ตที่แตกต่างกันสามารถจําได้ง่าย (รวมถึงจุดการตราที่ไม่เท่าเทียมกัน) เช่นการเคลือบหมึก, ทองแดง plating, ทองแดง plating, การผสมอากาศร้อน, FPC และหลายชนิดของ PCB สีที่แตกต่างกัน
