เครื่องเราเตอร์ PCB ความเร็ว 60000 รอบต่อนาที ตัวเครื่องสแตนเลส ขนาดพื้นที่ทำงาน 50x50~410x460 มม.

เครื่องเราเตอร์ PCB ความเร็ว 60000 รอบต่อนาที ตัวเครื่องสแตนเลส ขนาดพื้นที่ทำงาน 50x50~410x460 มม.

ชื่อแบรนด์:	HSTECH
เลขรุ่น:	AR-7mini
MOQ:	1 ชุด
ราคา:	negotiable
เงื่อนไขการจ่ายเงิน:	T/T ตะวันตกสหภาพ D/พี
ความสามารถในการจําหน่าย:	50 ชุดต่อเดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

ชื่อสินค้า:

เราเตอร์ถอด PCBA ออฟไลน์

ชื่ออื่น:

เครื่องแยก PCBA อัตโนมัติ

การติดตั้ง:

จำเป็น

แหล่งจ่ายไฟ:

AC380V, 50/60Hz

ขนาดโต๊ะทำงาน:

50x50~260x310มม.(สูงสุด)

วิธีการโหลด PCBA:

คู่มือ

เครื่องดูดฝุ่น:

การกำหนดค่ามาตรฐาน

ตัวเครื่อง:

สแตนเลส

รายละเอียดการบรรจุ:

กล่องไม้

สามารถในการผลิต:

50 ชุดต่อเดือน

เน้น:

เครื่องเราเตอร์ถอดแผง PCB 60000RPM

เครื่องแยก PCB ตัวถังสแตนเลส

เครื่องตัด PCB ขนาดทำงาน 50x50~410x460mm

คําอธิบายสินค้า

เครื่องแยก PCB รุ่น AR-7 ความเร็ว 60000 รอบต่อนาที พร้อมการตั้งโปรแกรม PC

เครื่องแยก PCB รุ่น AR-7 แพลตฟอร์มเดี่ยว ความเร็ว 60000 รอบต่อนาที ออกแบบมาเพื่อการแยก PCB ที่แม่นยำ พร้อมความสามารถในการสอนและตั้งโปรแกรมด้วยภาพขั้นสูง

ข้อมูลจำเพาะทางเทคนิค

รุ่น	AR-7	AR-7 mini
แหล่งจ่ายไฟ	AC380V, 50/60Hz, 3KW
ขนาดการทำงาน	50x50~410x460mm(สูงสุด)	50x50~260x310mm(สูงสุด)
โหมดการโหลด	แบบแมนนวล
แกนหมุนตัด/ความเร็ว	5000~60,000 รอบต่อนาที
ความหนา PCB	0.4-4mm
ความเร็วในการแยก	1-100mm/s
ความแม่นยำในการตัด	±0.05mm
ประเภทการยึด	ฟิกซ์เจอร์
การตั้งโปรแกรม	การสอนด้วยภาพ, การตั้งโปรแกรมแบบอินไลน์
ชุดกัด	φ0.8~φ3.0 หมุนขวา, ก้านเหล็กทังสเตน
วิธีการเก็บฝุ่น	การเก็บฝุ่นด้านล่าง
เครื่องเก็บฝุ่น	3 เฟส, 380V, 1.2KW
เสียงรบกวน	<75dB
ระบบควบคุม	PC อุตสาหกรรม
ยี่ห้อแกนหมุน	ยี่ห้อเยอรมัน, Sycotec 4025
เซอร์โวมอเตอร์	ซีรีส์ A5

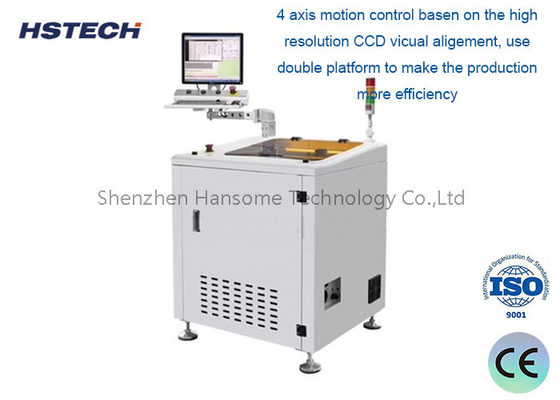

การควบคุมการเคลื่อนไหว	บอร์ดควบคุมการเคลื่อนไหว 4 แกน
สกรูนำ	สกรูนำบด C5
ไกด์เชิงเส้น	ไกด์เงียบระดับ P
กล้อง	กล้องอุตสาหกรรม Imaging 40W ยี่ห้อเยอรมัน
ขนาดเครื่อง	700800930 มม.	500650930มม.
หน้าจอ	17 นิ้ว

คุณสมบัติหลัก

ความสามารถในการแยกอัตโนมัติแบบออฟไลน์
การออกแบบเราเตอร์ PCBA กะทัดรัด เหมาะสำหรับ PCB ขนาดเล็กและสภาพแวดล้อมที่มีพื้นที่จำกัด
ฟิกซ์เจอร์ที่ปรับแต่งเองสำหรับการยึด PCB อย่างแน่นหนา
ระบบ PC และ CCD ในตัวสำหรับการจัดตำแหน่งที่แม่นยำ
การตั้งโปรแกรมพร้อมการชดเชยและการเก็บฝุ่นในตัว
รองรับขนาด PCBA สูงสุด 410-510 มม.

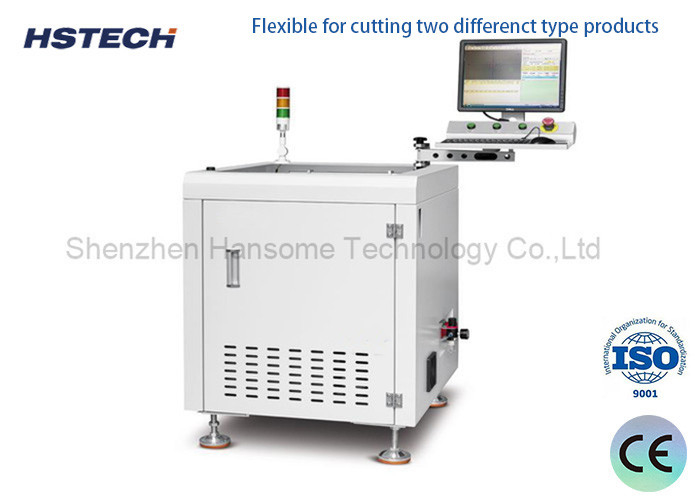

การทำงานที่ยืดหยุ่นสำหรับการตัดผลิตภัณฑ์สองประเภทที่แตกต่างกัน
การออกแบบแพลตฟอร์มเปิดสำหรับการป้อน/นำออกด้วยตนเอง พร้อมการบูรณาการแขนหุ่นยนต์ที่เป็นทางเลือก

อุปกรณ์สายการผลิต SMT

เครื่อง SMT อเนกประสงค์: ใช้คำแนะนำที่ตั้งโปรแกรมไว้เพื่อติดตั้งส่วนประกอบบนตำแหน่ง PCB ที่กำหนด สามารถจัดการส่วนประกอบ SOP 28 พินหรือใหญ่กว่า รวมถึงส่วนประกอบที่ติดตั้งโดยเครื่องจักรความเร็วสูง รองรับส่วนประกอบบรรจุภัณฑ์แบบม้วน, แบบดิสก์ และแบบหลอด นำเสนอความแม่นยำและความอเนกประสงค์สูงด้วยความเร็วในการติดตั้งที่ช้ากว่าเครื่องจักรความเร็วสูงเล็กน้อย

การบัดกรีแบบ Reflow: ใช้ SMT solder paste หรือ red glue พร้อมเส้นโค้งอุณหภูมิที่ปรับให้เหมาะสมเพื่อทำการบัดกรีระหว่าง paste และส่วนประกอบให้สมบูรณ์

เครื่องนำออก: ถ่ายโอนบอร์ดที่เสร็จสมบูรณ์ไปยังนิตยสารผ่านระบบสายพานลำเลียง

เครื่องมือตรวจสอบด้วยแสง: ระบบตรวจสอบด้วยแสงอัตโนมัติ (AOI) ตรวจจับข้อบกพร่องการเชื่อมทั่วไปผ่านการสแกนด้วยกล้องและการเปรียบเทียบภาพกับฐานข้อมูลพารามิเตอร์ที่ผ่านการรับรอง แสดงและทำเครื่องหมายข้อบกพร่องสำหรับการซ่อมแซมโดยบุคลากรบำรุงรักษา

รูปภาพสินค้า
