| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-330BF |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

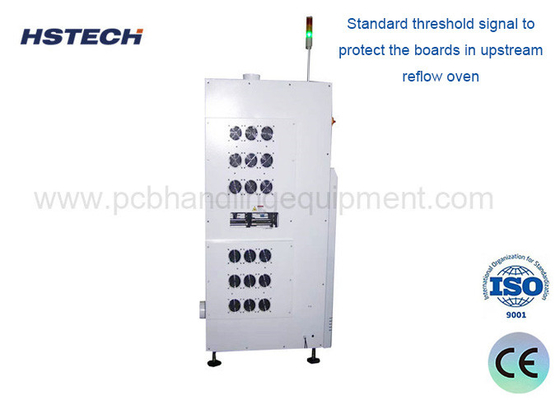

เครื่องรับมือแผ่น PCB SMT พร้อม PLC Panasonic, Fan, FIFO LIFO
คําแนะนํา
เครื่องพับเปอร์ PCB นี้เป็นอุปกรณ์พับเปอร์บอร์ดสมาร์ท มันมี 25 ชั้น เพื่อเก็บ PCB แต่ละชั้นมีส่วนตัว
สัญญาณ, และแต่ละชั้นมีชื่อจํานวนหนึ่ง, เมื่อเครื่องยนต์ลําดับล่างให้สัญญาณจํานวนชั้น, แบฟเฟอร์จะรับ
สัญญาณตอบสั่งชั้น, จากนั้นเลือกและขนส่ง PCBs อัตโนมัติไปยังเครื่องในสายล่าง.
ลักษณะ
1การควบคุม PLC Panasonic
2แผนควบคุมจอสัมผัสสมาร์ท
3,ด้วยฟังก์ชัน FIFO และ By-pass หรือตัดเป็นหลายฟังก์ชัน
4, การใช้ servo มอเตอร์สําหรับการตั้งตําแหน่งแม่นยํา
5, Hiwin นําสกรูสําหรับการปรับความกว้าง, เรียบร้อยและมั่นคง
6อุปกรณ์ยกกระดาษเรียบ, การขับขี่ servo ความแม่นยํา
7, พลังเลือกพัดลมและช่องออกสําหรับความร้อน dissipation
8ภาษาอังกฤษ อินเตอร์เฟซการทํางาน
9เครื่องทั้งเครื่องมีขนาดเล็ก ไม่ต้องใช้พื้นที่โรงงานมาก

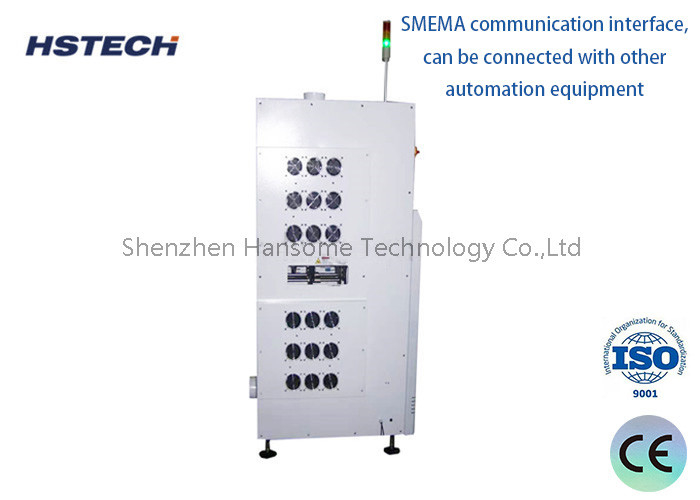

10, หน่วยสื่อสาร SMEMA สามารถเชื่อมต่อกับอุปกรณ์อัตโนมัติอื่น ๆ
11, จอ LED สามสีสําหรับสถานะของเครื่อง
รายละเอียด
| รุ่น: | HS-BF330 | ||||
| โลเตจ: | AC220V,50/60Hz | ||||
| ขนาด PCB: | L ((50*50) - ((450*330) มม. | ||||
| การให้อากาศ: | 4-6 บาร์ สูงสุด 15 ลิตร/นาที | ||||
| ความสูงของการขนส่ง: | 900±20 ((mm) | ||||
| สายการขนส่ง: | L-R หรือ R-L (ไม่จํากัด) | ||||
| ความหนาของ PCB: | ขั้นต่ํา 0.46 มิลลิเมตร | ||||
| สูง/ต่ํา: | 1-4 ((10mm ขั้นตอน) | ||||
| ความจุในการเก็บ | 25pcs หรือตามต้องการ | ||||
| เวลาจักรยาน | ประมาณ 15 วินาที | ||||
| การสื่อสาร | SMEMA | ||||
| ไม่จําเป็น | พัดลม, หน้าต่างการสังเกต | ||||
| การรับรอง | CE | ||||
| ขนาดเครื่อง: | 600*1150*1560 มม. | ||||
| น้ําหนักรวม: | 280 กิโลกรัม | ||||
อุปกรณ์สายการผลิต SMT
1เครื่อง SMT สากล: ใช้โปรแกรมที่แก้ไขโดยอุปกรณ์ในการติดตั้งส่วนประกอบบนตําแหน่งส่วนที่กําหนดสามารถติดตั้ง SOP 28 pin หรือมากกว่า (รวมถึงส่วนประกอบที่สามารถติดตั้งด้วยเครื่องจักรความเร็วสูง)หน่วยประกอบของเครื่องบรรจุจานแบบแผ่นหรือท่อ คุณลักษณะของมันคือความละเอียดสูงและความหลากหลาย แต่ความเร็วในการติดตั้งของมันต่ํากว่าเครื่องจักรความเร็วสูง
2การผสมผสานแบบถอยหลัง: ใช้แป้งผสมผสาน SMT หรือกาวสีแดงเพื่อตั้งเส้นโค้งอุณหภูมิที่เหมาะสมเพื่อสรุปการผสมผสานระหว่างแป้งผสานและชิ้นส่วน
3. unloader: บอร์ดถูกบรรจุในคลังผ่านสายการโอน
4อุปกรณ์ตรวจสอบทางออทคอม: การตรวจสอบทางออทคอมเป็นอุปกรณ์ที่ใช้หลักการทางออทคอมในการตรวจหาความบกพร่องทั่วไปที่พบในการผลิตการปั่นAOI เป็นเทคโนโลยีการทดสอบใหม่ ที่เพิ่งปรากฏขึ้นในช่วงปีที่ผ่านมาปัจจุบันผู้ผลิตหลายรายได้เปิดตัวอุปกรณ์การทดสอบ AOI เมื่อดําเนินการตรวจจับอัตโนมัติ เครื่องจะสแกน PCB โดยอัตโนมัติผ่านกล้องรวบรวมภาพ, เปรียบเทียบการเชื่อมต่อ solder ที่ได้รับการทดสอบกับปริมาตรที่ได้รับคุณภาพในฐานข้อมูล, การประมวลผลภาพ, การตรวจสอบความบกพร่องบน PCB,และแสดง/ระบุความบกพร่องผ่านการแสดงหรือเครื่องหมายอัตโนมัติสําหรับพนักงานบํารุงรักษาเพื่อซ่อม.
