| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-UD330 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

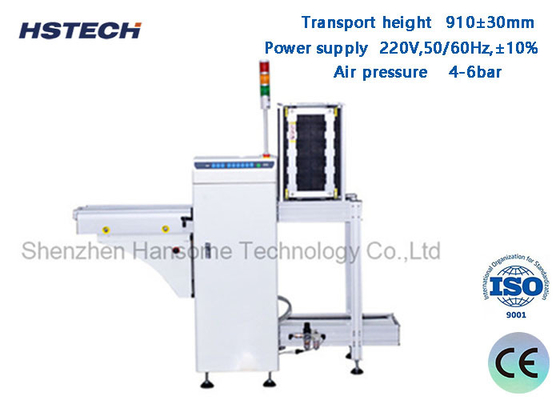

Panasonic PLC ZD Motor ประมาณ 6 วินาที SMT Line Unloader กับ SMEMA
คําแนะนํา
PCB Unloader เป็นอุปกรณ์ด้านหลังของสายการผลิต SMT (Surface Mount Technology) ใช้เป็นหลักในการรับ, เลือกและสต็อป PCB ที่ถูกผสมหรือติดตั้งโดยอัตโนมัติปรับปรุงประสิทธิภาพการผลิตและลดการลงมือ
อัพการใช้
เครื่องพัด PCB ที่ใช้ในตอนท้ายของสายการผลิต SMT มันใช้สําหรับการเก็บ PCB ลงในคลัง
ลักษณะ
1มิตซูบิชิ พีเอลซี
2ขับเครื่องยนต์ ZD
3หนาขนส่งสายพาน
4, 3 หนังสือพิมพ์สําหรับการเปลี่ยน, หน้าบน 1 หนังสือพิมพ์, ปุ่มด้าน 2 หนังสือพิมพ์.
5, LED ปุ่มควบคุมโหมดกับ 3 lolor จอแสง
6, โครงสร้างเครื่องยนต์สแตนเลสและอัลลูมิเนียมโปรไฟล์ ที่มั่นคงและง่ายสําหรับการบํารุงรักษา
7, การปรับความกว้างเรียบและขนานด้วย crank มือ
8, เครื่องผลักดันแม่นยําผลักดัน PCBs ไปยังคลัง
9, หน่วยปนูเมติกด้านบนและด้านล่างเพื่อรักษา rack magazine
10สอดคล้องกับ SMEMA
รายละเอียด
| หน้าที่ | อุปกรณ์นี้ใช้ในการลด PCBs |
| ความสูงของการขนส่ง | 910±30mm |
| ระยะเวลาการบรรจุ PCB | ประมาณ 6 วินาที |
| เปลี่ยนแปลงสื่อตามเวลา | ประมาณ 30 วินาที |
| ทิศทางการขนส่ง | L~R หรือ R~L |
| การปฏิบัติงาน | การทํางานด้านหน้า |
| ด้านติดรถไฟ | ด้านหน้า ((หรือระบุ) |
| พลังงานไฟฟ้า | 220V,50/60Hz ± 10% |
| ความดันอากาศ | 4-6bar |
| ความหนาของ PCB | ขั้นต่ํา 0.4 มิลลิเมตร |
| จํานวนกระจก | ด้านบน: 1 PC ด้านล่าง: 2 PC |
| ความเร็วของคอนเวียร์ | 0.5-20M/min หรือตามความต้องการ |
| การเลือกเสียง | 1-4 ((10 มิลลิเมตร) |
| สัญญาณ | SMEMA |
| รุ่น | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50*50~350*250 มิลลิเมตร | 50*50~455*330 มิลลิเมตร | 50*50~530*390 มิลลิเมตร | 50*50~530*460 มม. |
| ขนาดของเครื่อง | 1900*800*1200 มม. | 2320*880*1200 มม. | 2620*940*1200 มิลลิเมตร | 2620*1080*1200 มม. |
| ขนาดกระจก | 355*320*563 มิลลิเมตร | 460*400*563 มม. | 535*460*570 มม. | 535*530*570 มิลลิเมตร |
| น้ําหนัก | 140 กิโลกรัม | 220 กิโลกรัม | 280 กิโลกรัม | 320 กิโลกรัม |
ประเภทหลักของเครื่องอัด PCB
(1) เครื่องลด PCB แบบมาตรฐาน
ฟังก์ชัน: การรับและสต็อป PCB หลัก ไม่มีฟังก์ชันการแยก
สถานการณ์ที่ใช้ได้: เส้นการผลิตที่มีความซับซ้อนต่ํา เช่น อิเล็กทรอนิกส์ผู้บริโภค
(2) การคัดเลือก PCB Unloader
ฟังก์ชัน: การตรวจสอบทางแสงที่บูรณาการ (เช่นการเชื่อมโยงกับ AOI) การคัดแยกผลิตภัณฑ์ดี/ไม่ดีโดยอัตโนมัติ
สถานการณ์ที่ใช้ได้: อุตสาหกรรมที่มีความน่าเชื่อถือสูง เช่น อิเล็กทรอนิกส์รถยนต์ และอุปกรณ์การแพทย์
(3) เครื่องถอดกระดาษอัตโนมัติเต็ม
ฟังก์ชัน: รองรับการสลับอัตโนมัติของสํานักงานหลายและการเชื่อมต่อต่อกับระบบ MES
สถานการณ์ที่ใช้ได้: การผลิตขนาดใหญ่ตลอด 24 ชั่วโมง (เช่น motherboard โทรศัพท์มือถือ)
