| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-S331R |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 200 ชิ้นต่อเดือน |

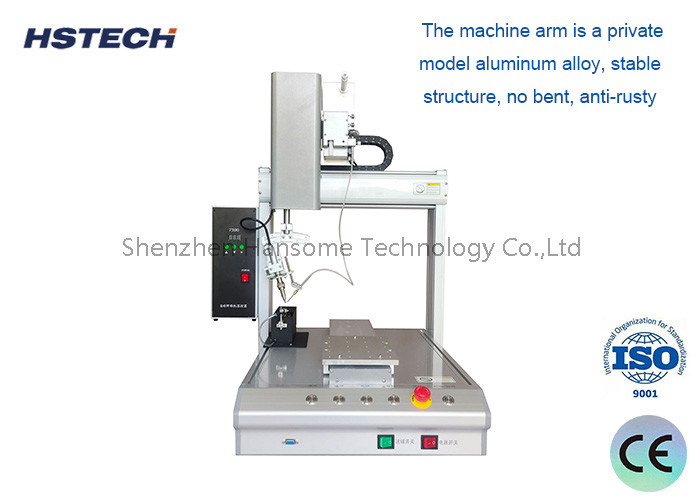

เครื่องบัดกรีหุ่นยนต์พร้อมมอเตอร์สเต็ปเปอร์ความแม่นยำสูงสำหรับ PCB
บทนำ
เครื่องบัดกรีอัตโนมัตินี้เป็นหุ่นยนต์บัดกรีแบบตั้งโต๊ะ เครื่องจักรใช้ระบบขับเคลื่อนด้วยมอเตอร์สเต็ปเปอร์และสายพานไทม์มิ่ง เครื่องทั้งหมดประกอบด้วยรางนำเชิงเส้น Hiwin และกระบอกสูบ Airtec ที่มีความแม่นยำสูง PCB หรือผลิตภัณฑ์ที่ต้องการบัดกรีได้รับการแก้ไขโดยอุปกรณ์ติดตั้งแบบกำหนดเอง เครื่องจักรมีจุดเชื่อม, การเชื่อมแบบดึง, การทำความสะอาดอัตโนมัติและการแก้ไขตำแหน่ง, การทำซ้ำ, อาร์เรย์, การวางตำแหน่งอัตโนมัติและอื่นๆ นอกจากนี้เครื่องจักรยังบำรุงรักษาง่ายและใช้งานง่าย ช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก
คุณสมบัติ
1, ทำงานสี่แกน, การเคลื่อนที่ X/Y/Z และ R แบบหมุน, เพื่อให้ได้การเชื่อมหลายมุม
2, หุ่นยนต์แทนช่างเชื่อม ช่วยประหยัดค่าแรงได้อย่างมาก
3, หัวบัดกรีสามารถปรับได้หลายทิศทางเพื่อป้องกัน PCB และส่วนประกอบจากความเสียหาย
4, เครื่องรองรับการบัดกรีแบบ Sopt และการบัดกรีแบบ Drah
5, ใช้หัวแร้งเป็นจุดอ้างอิง จัดตำแหน่งตำแหน่งสำคัญของผลิตภัณฑ์ กดปุ่ม Enter โปรแกรมจะสร้างจุดในระบบโดยอัตโนมัติ จากนั้นตั้งค่าข้อมูลที่เกี่ยวข้องของจุดนั้นและอื่นๆ

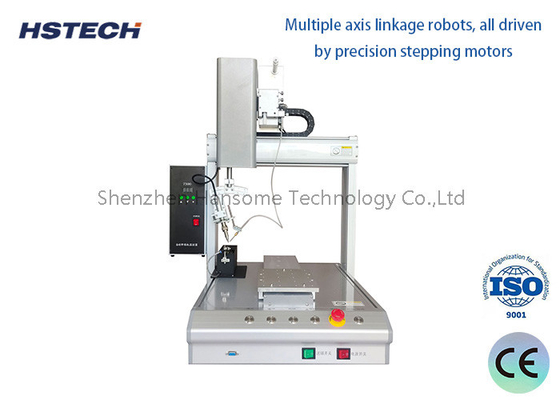

6, ใช้มอเตอร์สเต็ปเปอร์ความแม่นยำสูงและระบบขับเคลื่อนสายพานซิงโครนัส รวมถึงอัลกอริธึมควบคุมการเคลื่อนที่ขั้นสูง ช่วยปรับปรุงความแม่นยำในการวางตำแหน่งการเคลื่อนที่และความสามารถในการทำซ้ำได้อย่างมีประสิทธิภาพ
7, เครื่องมีฟังก์ชันทำความสะอาดอัตโนมัติ ซึ่งสามารถทำให้การประมวลผลการบัดกรีมีความเสถียรมากขึ้นและยืดอายุการใช้งานของหัวแร้ง
8, ใช้จี้สอน LCD แบบมือถือ การเขียนโปรแกรมทำได้ง่ายและเรียนรู้ได้ง่าย
การประยุกต์ใช้งาน
1, ผลิตภัณฑ์เซมิคอนดักเตอร์: LSI IC ชุดรวมอุณหภูมิ IC CSP BGA ฯลฯ
2. ผลิตภัณฑ์ออปติคัล: กล้องชั้นหนึ่ง
3. เครื่องใช้ในบ้านทั่วไป: DVD, อุปกรณ์เสียง, ระบบนำทางในรถยนต์, คอมพิวเตอร์ส่วนบุคคล เช่น กล้อง, นาฬิกาอิเล็กทรอนิกส์, PDA เครื่องคิดเลขถ่ายเอกสาร, ทีวีจอคริสตัลเหลว อุปกรณ์ทางการแพทย์
5, เครื่องจักรความแม่นยำ/ผลิตภัณฑ์ไฟฟ้า: VTR
4. สินค้าอุปโภคบริโภคทั่วไป: เครื่องพิมพ์ดีด, ของเล่น, เครื่องดนตรี, CDS, แบตเตอรี่ ฯลฯ
ข้อมูลจำเพาะ
| รุ่น | HS-S331R |
| แรงดันไฟฟ้า | AC110V/220V,50/60Hz |
| ช่วงการทำงาน X/Y/Z | 300*300*100 มม. |
| แกน R | 360 องศา |
| ความเร็วในการเคลื่อนที่ X/Y/Z | สูงสุด 300 มม./วินาที |
| ระบบขับเคลื่อน | มอเตอร์สเต็ปเปอร์, สายพานไทม์มิ่ง |
| รางนำเชิงเส้น | รางนำความแม่นยำสูงแบรนด์ไต้หวัน |
| ความแม่นยำในการทำซ้ำ | ±0.02 มม. |
| การเขียนโปรแกรม | การเขียนโปรแกรมด้วยตนเองพร้อมจี้สอน |
| ระบบควบคุม | แผงควบคุม |
| การจัดเก็บโปรแกรม |
สามารถจัดเก็บข้อมูลการประมวลผลได้หนึ่งพันชุดและ ไฟล์ การประมวลผลเดียว
สามารถใช้พื้นที่เก็บข้อมูลได้สูงสุด 3M
(ห้าพันจุดประมวลผล)
|
| พื้นที่เก็บข้อมูลไฟล์ |
กล่องมือถือ 256M, การ์ดออฟไลน์ 32M, ไฟล์ประมวลผลเดียวสูงสุด
พื้นที่เก็บข้อมูล 3M (100,000 จุดประมวลผล)
|
| การสนับสนุนเอกสาร | CAD |
| การทำความสะอาดดีบุกเหล็ก | การทำความสะอาดด้วยอากาศ/นิวเมติก |
| อินเทอร์เฟซภายนอก | USB+RS232 |
| วิธีการบัดกรี | การบัดกรีแบบจุด/ลาก |
| น้ำหนัก | 48 กก. |
| ขนาดเครื่อง |
520*585*800 มม. |
