| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-FS5331R |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 200 ชิ้นต่อเดือน |

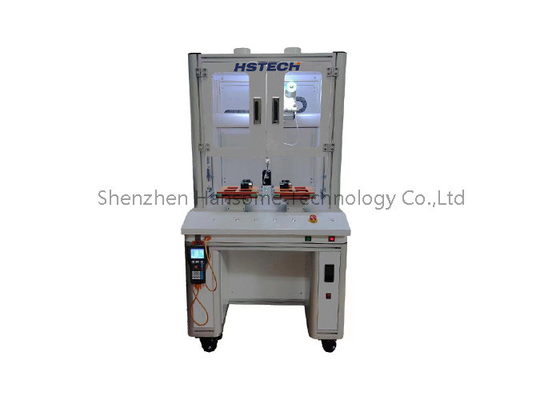

โรบอตการผสมผสานอัตโนมัติ เหล็กผสมผสานแบบเดียว / สอง / สาม, ความละเอียดสูง, โครงสร้างที่ยั่งยืน
คําแนะนํา
เครื่องเชื่อมแบบอัตโนมัติเป็นเครื่องทํางานหลายประการ สามารถปรับมุมเชื่อม และทิศทาง และตั้งจุดตามต้องการการควบคุมขนาดของจุดผสม, และการรับรองที่ดีกว่าความต้องการกระบวนการปั่นของผลิตภัณฑ์ลูกค้า. เครื่องมีห้าแกนนอกจากแกน XYZ ปกติมีแกนการให้อาหารหมึกที่ควบคุมโดยมอเตอร์ขั้นที่อิสระ, และยังมีแกนหมุนที่สามารถหมุนได้ 360 องศาในทุกทิศทาง เราเรียกว่าแกน Rซึ่งมีแกนหมุนนี้ ฟังก์ชันหลักคือมันสามารถหลีกเลี่ยงได้อย่างมีประสิทธิภาพส่วนประกอบที่สูงเกินบนบอร์ด PCB ต่าง ๆ, และอิทธิพลของวัตถุ เช่น ชิป, สายไฟ, หรือปลายบนพื้นที่การเคลื่อนไหวของหัวเหล็กผสมและสามารถปรับมุมการผสมทองเหลือง, ถังทองเหลืองและปลายเข็มตามความต้องการ. The tin wire can be accurately sent to the soldering iron head to match the appropriate molten tin surface of the customer's product to avoid the phenomenon of tin jamming caused by various reasons during the soldering processเครื่องสามารถเพิ่มกําลังการผลิตได้มากกว่า 30% ในกระบวนการผลิตและการใช้งานจริง และเหมาะสําหรับผลิตภัณฑ์อิเล็กทรอนิกส์ต่างๆ เช่น รถยนต์อิเล็กทรอนิกส์เครื่องวงจรบูรณาการวงจรพิมพ์จอจอ LCD สี มอเตอร์ หัวสัญลักษณ์ปิน พล๊อก สวิทช์ และ PCB
ลักษณะ
1, โครงสร้างโลหะที่ยั่งยืน ร่างเครื่อง, โมเดลยืนพื้น, การทํางานสองแพลตฟอร์ม
2,5 Axis การทํางาน, with R rotation axis.
3, 500 * 300 * 300mm ระยะทางการเดินทาง, ระยะทางการเดินทางสามารถปรับแต่งตามความต้องการของลูกค้า.
4, เหล็กเชื่อมแบบเดี่ยว ระดับการเคลื่อนไหวมีตัวเลือกมากมายขึ้นอยู่กับมิติของผลิตภัณฑ์, ยังสามารถปรับเปลี่ยนเป็นเหล็กเชื่อมแบบสองหรือสามเท่า
5, รองรับหลายวิธีการเชื่อมต่อ, การเชื่อมต่อจุด, การเชื่อมต่อลาก, และฟังก์ชันอื่น ๆ
6,สอนการเขียนโปรแกรม pendent การตั้งค่ามือทุกจุดการปั่น, ยังสนับสนุนการนําเข้าการวาด CAD.
7, การใช้คุณภาพสูงไต้หวัน Hiwin แบรนด์เส้นทาง Guide, รับประกันความแม่นยําการเคลื่อนไหว.
8, เครื่องใช้ stepper มอเตอร์และการควบคุมเข็มขัดเวลา
รายละเอียด
| รุ่น | HS-S5331R | HS-S6331R | |
| โวลเตชั่น | AC110V/220V,50/60Hz | ||
| ระยะทํางาน X/Y1/Y2/Z | 500*300*300*100 มม. | 600*300*300*100 มิลลิเมตร | |
| แกน R | 360 องศา | ||
| X/Y/Z ความเร็วในการเคลื่อนที่ | สูงสุด 300mm/s | ||
| ระบบขับเคลื่อน | มอเตอร์สเต็ป, เข็มขัดเวลา | ||
| คู่มือเส้น | ไต้หวัน แบรนด์แนวทางความละเอียดสูง | ||
| ความแม่นยําซ้ํา | ± 0.02 มม. | ||
| การเขียนโปรแกรม | สอนแขวน | ||
| ระบบควบคุม | บอร์ดควบคุม | ||
| การเก็บโปรแกรม |
มันสามารถเก็บข้อมูลการประมวลผลเป็นพันชุด และข้อมูลการประมวลผลเพียงครั้งเดียว
ไฟล์การประมวลผลสามารถครอบครองพื้นที่ในการเก็บของสูงสุด 3M
(ห้าพันจุดการประมวลผล)
|
||
| พื้นที่เก็บไฟล์ |

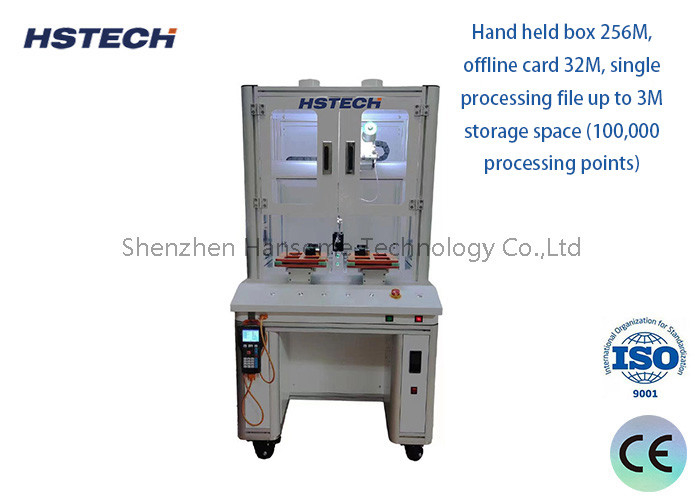

กล่องมือ 256M, การ์ดออฟไลน์ 32M, ไฟล์การประมวลผลเดียวสูงสุด
พื้นที่เก็บของ 3M (100,000 จุดการประมวลผล)
|
||
| เอกสารรองรับ | CAD | ||
| การทําความสะอาดเหล็กกระดาษ | การทําความสะอาดอากาศ / ปนูเมติก | ||
| อินเตอร์เฟซภายนอก | USB+RS232 | ||
| วิธีผสม | การผสมผสานจุด/ลาก | ||
| น้ําหนัก | 65กก | 70 กิโลกรัม | |
| ขนาดของเครื่อง |
715*585*800 มิลลิเมตร |
815*685*800 มม. | |
การตั้งค่าเครื่องหลัก
1, โครงการลวดเหล็กสอง, โครงการ Y สอง
2โปรแกรมตัวประดับสอนมือ
3, เครื่องควบคุมความร้อน
4, เครื่องควบคุมหมึกแตก
5, เซ็นท์ปากกาผสม
6, ปลายการปั่น
7, ส่วนประกอบของหมึก
8กล่องล้าง
