| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-ST400 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

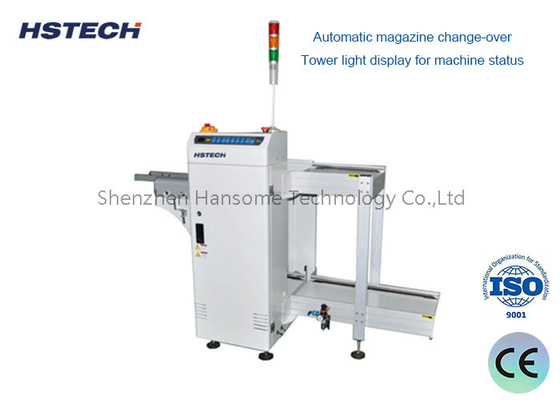

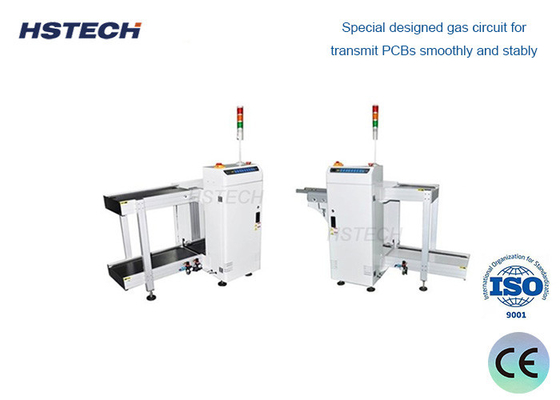

ESD ขนส่งเข็มขัด PCB Unloader สําหรับกระบวนการที่ปลอดภัยและการผลิตกับการเชื่อมต่อสัญญาณ Smema
การใช้งาน
เครื่องนี้ใช้สําหรับการลด/เก็บ PCBs เปลือยจากสายการผลิต SMT หลังจากการทําเครื่องหมายด้วยเลเซอร์
ลักษณะ
1การควบคุมโปรแกรม PLC Panasonic
2การควบคุมปุ่ม LED แบบธรรมดาและง่ายๆ
3สัญญาณสมาชิก
4, การปรับความหนาของ PCB ด้วยมือ
5, การปรับความกว้าง PCB มือ
6การแสดงสภาพแสง LED
7โครงสร้างจากอลูมิเนียม ออกแบบด้านล่างที่หนัก เพื่อป้องกันการเคลื่อนที่
8, ระบบส่งผ่าน
9ใช้เวลาแค่ 10 วินาที เพื่อเปลี่ยนสายสินค้า
10เติมไฟไม่หยุด
11, เข็มขัดขนส่ง ESD
12, การแสดงความผิดพลาดของเครื่องที่โปรแกรมตัวเอง ความผิดพลาดที่แตกต่างกันมีรหัสที่แตกต่างกัน ทุกรหัสมีคําสั่งการบํารุงรักษาที่เกี่ยวข้อง
รายละเอียด
| หน้าที่ |
ใช้สําหรับการรวบรวม PCB เปลือยเปลือยไปยังสาย smt จากเครื่องยนต์ด้านบน |
| ความสูงของการขนส่ง | 910±30mm |
| ทิศทางการขนส่ง | L~R หรือ R~L |
| การปฏิบัติงาน | การทํางานด้านหน้า |
| ด้านติดรถไฟ | หน้า |
| ความหนาของ PCB | 0.6 ~ 4.0 มิลลิเมตร |
| ความสูงขององค์ประกอบ PCB | ± 35 มม. |
| ระยะเวลาการให้อาหาร PCB | ประมาณ 10 วินาที หรือระบุ |
| น้ําหนักของกระดาน | ≤3KG |
| พลังงานไฟฟ้า | 220V,50/60Hz ± 10% |
| พลัง | 0.05kW |
| ความดันอากาศ | 0.6Mpa |
| การบริโภคลม | < 20 ลิตร/นาที |
| สัญญาณ | SMEMA |
| รุ่น | HS-ST400 | HS-ST530 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50 ~ 400 มม | 50 ~ 530 มม. |
| ความกว้าง PCB ขนส่ง | 50 ~ 400 มม | 50 ~ 500 มม |
| ความหนาของ PCB | นิ้วละ 0.6 มิลลิเมตร | ขั้นต่ํา 1.0mm |
| ขนาดของเครื่อง | 650*670*1200 มม. | 800*880*1200 มิลลิเมตร |
| น้ําหนัก | 170 กก. | 190 กิโลกรัม |
รายละเอียดสินค้า
1.โซ่การส่งอัตโนมัติ
กรอบวัสดุถูกขนส่งเข้าและออกจากรั้วโดยใช้โซ่ยางดํา PC40
2.LED แผ่นควบคุมสี
เครื่องควบคุมใช้เครื่องควบคุม PLC ของซีเมนส์ พร้อมเครื่องทํางานปุ่มปุ่มสัมผัสเบา
3.มอเตอร์ลดการเร่งขันแบบเดียว
เพื่อบรรลุผลการเพิ่มทอร์คและความช้าลง ผ่านการรวมเกียร์ที่แตกต่างกันภายในมอเตอร์ความช้าลง
4เครื่องแยกน้ํามัน
ความแข็งแรงที่ดี ทนความร้อน ไม่เสื่อมต่อการแก่ตัว ผลการปิดดี ความใสสูง และร่างแก้วขนาดใหญ่
5- เส้นสัญญาณ
สัญญาณที่มีมาตรฐาน สามารถเชื่อมต่อออนไลน์กับอุปกรณ์อื่นๆ ได้
6ระบบเตือน
สร้างในฟังก์ชันการค้นหาความผิดพลาดรายละเอียดและระบบตรวจสอบความปลอดภัย พร้อมสัญญาณเตือนเสียงและแสง และแผนการประมวลผลข้อความในกรณีที่ผิดปกติ สะดวกต่อการจัดการ
7.อุปกรณ์ผลักแผ่น
การใส่โลหะแผ่นในเครื่องล่างโดยอัตโนมัติ โดยไม่ต้องใช้มือ ทําให้มีประสิทธิภาพสูง
8. เปลือกเคลือบขี้ขุ่นไฟฟ้าสแตตติก
อุปกรณ์ทั้งหมดถูกเคลือบด้วยผงไฟฟ้าสแตตติก เพื่อให้ผิวทนทานโดยไม่ต้องเปลือกสี
ระวังด้วย
สถานที่ติดตั้ง: อย่าติดตั้งอุปกรณ์ในสภาพแวดล้อมที่มีฝุ่นสูง/หมอกน้ํามัน/ฝุ่นที่นําไฟ/ก๊าซที่กัดสลาย/ก๊าซที่เผาไหม้/ความชื้น/สั่นสะเทือน/อุณหภูมิสูงแม้จะใช้ในสภาพแวดล้อมภายนอก
