| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-RM-288 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

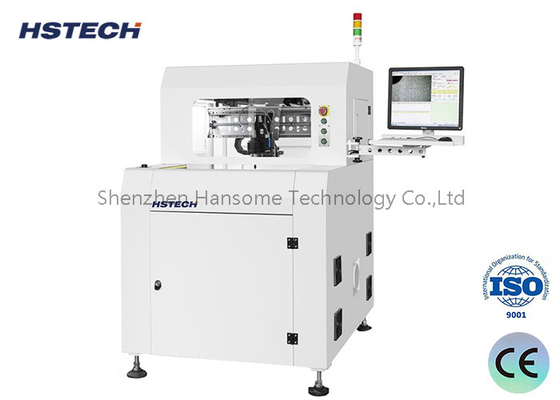

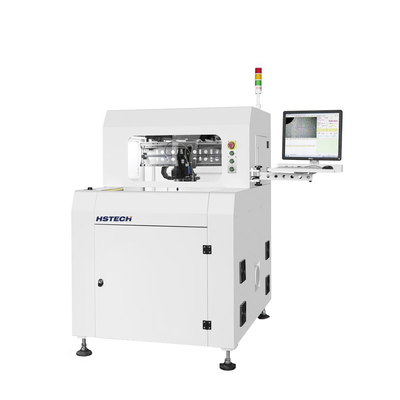

การตั้งค่ามาตรฐาน ความเร็วสูง เยอรมนี Sycotec Spindle เสียงทํางานต่ําสุด Offline PCB Router
ครับรายละเอียดทางเทคนิค
| รุ่น | RM-288 | RM-388 | ||||||||
| โครงสร้าง | สปินด์เดียว แพลตฟอร์มทํางานคู่ | |||||||||
| ขนาดเครื่อง ((มม) | 1000*1200*1550 | |||||||||
| น้ําหนักรวม | 700 กิโลกรัม | |||||||||
| ขนาดของเครื่องเก็บฝุ่น ((mm) | 625*600*1600 | |||||||||
| พลังการเก็บฝุ่น | 3HP/2.2kw | |||||||||
| เครื่องเก็บฝุ่น น้ําหนัก | 130 กิโลกรัม | |||||||||
| วิธีการเก็บฝุ่น | การเก็บของด้านล่าง | |||||||||
| ขนาดของพื้นที่ทํางาน | 300*400 มม. | |||||||||
| ประเภทการขับเคลื่อนบนแพลตฟอร์ม | แพลตฟอร์มหมุนสองตัว เครื่องตัดชิ้นแม่นยําพร้อมเครื่องเปลี่ยนมอเตอร์ 3 ขั้นตอน | |||||||||
| ระบบขับเคลื่อน | แกน X/Y/Z ขับเคลื่อนโดยมอเตอร์เซอร์โวแกน W ขับเคลื่อนโดยอินเวอร์เตอร์ความถี่ของมอเตอร์สามเฟส | |||||||||
| สปินด์ลิ่ง | 5000 ~ 50000 รอบ / นาที, การเย็นอัตโนมัติ | 5000 ~ 60000 รอบ / นาที, การเย็นอัตโนมัติ | ||||||||
| ความเร็วในการตัด | 1-100mm/s | |||||||||
| ความแม่นยําในการตัด | ± 0.05 มม. | |||||||||
| ความแม่นยําซ้ํา | ± 0.02 มม. | |||||||||
| ความเร็วในการเคลื่อนที่แกน | 800 มม./วินาที | |||||||||
| วิธีการกําหนดแกน Z | หมุนสกรู, นําคู่ | |||||||||
| ชุดรูเตอร์ | เครื่องตัดบด,φ0.8 ~ φ3.0 การหมุนซ้าย,สแตนเลส Tungsten Shank | |||||||||
| การควบคุมอายุการใช้งานของเครื่องมือ | การควบคุมโปรแกรมซอฟต์แวร์ | |||||||||
| ฟังก์ชันป้องกัน | ผ้าม่านแสงที่ปลอดภัย | |||||||||
| ประตูรักษาความปลอดภัย | ประตูมือ | |||||||||
| ความผิดพลาด | ใช่ | |||||||||
| วิธีการโปรแกรม | โปรแกรมตัวเอง กล้องที่ควบคุมโดยคีย์บอร์ดและหนู | |||||||||
ภาพรวมสินค้า
PCB Router เรียกว่าเครื่องตัด pcb อัตโนมัติ ด้วยชุดบดแห้งสปินด์ความเร็วสูง เพื่อตัด pcba ความหนาแน่นสูงและพื้นฐานวัสดุอื่น ๆ
ลักษณะ
ระบบ Super Vision
การใช้กล้อง CCD ความละเอียดสูง ทําให้ผู้ใช้สามารถแก้ไขเส้นทางการตัดได้อย่างง่ายดาย ด้วยคุณสมบัติการปรับระดับอัตโนมัติ
ระบบการเคลื่อนไหว
แกน X, Y และ Z ผลิตจากสกรูนําลูกบอลความแม่นยําของเกรดการบด และขับเคลื่อนโดยเครื่องยนต์ AC servo, ประสบผลงานการเคลื่อนไหวที่ดีและมั่นคง,มีความถี่ถึง 1K Hz เวลาตอบสนองความเร็วสูงและกรองลดกระแทกด้วยตัวเอง.
ชุด Router ที่แขวนนวัตกรรม
การออกแบบของแกนขับเคลื่อนที่ตั้งอยู่กลางและทาสในทั้งสองข้าง, ซึ่งรับประกันความมั่นคงและความแม่นยํา, ส่งผลให้มีโครงสร้างที่มีความสอดคล้องและขนาดที่ค่อนข้างเล็ก.(50% น้อยกว่ามาตรฐานของอุตสาหกรรม).
โครงสร้างโต๊ะทํางานหมุน
การออกแบบของโต๊ะทํางานถูกขับเคลื่อนโดยการแยกหมุนดึงสูง ((180 องศา) ให้ความแม่นยําและความมั่นคงมากกว่าโต๊ะทํางานของเครื่องจักรที่ขับเคลื่อนกระบอกการออกแบบที่นวัตกรรมของโต๊ะทํางานหมุนนี้ยังทําให้การทํางานพร้อมกันของอัลการอริทึมการตัดที่แตกต่างกันทั้งบน A และ B โต๊ะทํางานส่งผลลัพธ์ให้เกิดการเปลี่ยนแปลง
ระบบเก็บฝุ่น
ระบบเก็บฝุ่นและเครื่องพัดลมกันสติก ทําให้ระบบสะอาดระหว่างการทํางาน เสียงเสียงต่ํามาก
การจัดการใบ
การอนุญาตการตั้งใบตัดเป็นระยะ ๆ ลดต้นทุนของวัสดุใช้ได้มาก
ระบบตัด
เครื่องตัดบดถูกขับเคลื่อนโดยสปินด์ความเร็วสูงที่มีข้อดีของแรงตัดที่ลดลง ความแม่นยําสูง ความดังต่ําและเหมาะสําหรับ PCBs กว้างทั้งหมด เช่นกลม,เส้นตรง,L หรือ U แบบสี่เหลี่ยมและรูปร่างเส้นโค้ง.
ระบบวินิจฉัยการฟื้นฟูตนเอง
ระบบการวินิจฉัยตัวเองทําให้การแก้ไขปัญหาของความผิดพลาดในระหว่างการผลิตง่ายและลดเวลาหยุดทํางาน
เครื่องวาด
ระบบปฏิบัติการที่เป็นมิตร
ระบบปฏิบัติการ Windows7/10 เวอร์ชั่นภาษาอังกฤษ การแก้ไขความผิดพลาดและการทํางานง่าย
ภาพรวมสินค้า
PCB Router เรียกว่าเครื่องตัด pcb อัตโนมัติ ด้วยชุดบดแห้งสปินด์ความเร็วสูง เพื่อตัด pcba ความหนาแน่นสูงและพื้นฐานวัสดุอื่น ๆ
ข้อดี
1การปรับปรุงมาตรฐาน ความเร็วสูง เยอรมนี Sycotec spindle
2เสียงทํางานต่ําสุด (ต่ํากว่า 75dB)
