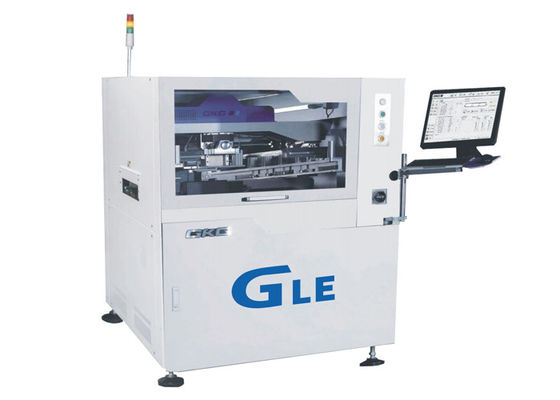

ความละเอียด 01005 0.3Pitch CCD กล้องดิจิตอล SMT Solder Paste Stencil Printer
คําแนะนํา
GLE เครื่องพิมพ์ผสมผสมผสมอัตโนมัติเป็นเครื่องมือระดับสูงสําหรับการใช้งานขนาดใหญ่ SMT ความกว้างของ Gt-S เพียง 2830mm มันสามารถตอบสนองความต้องการกระบวนการพิมพ์ของ 01005 ได้อย่างสมบูรณ์แบบ0.3 pitch และการระยะห่างที่ละเอียดอื่นๆ มันมีความแม่นยําสูงและความเร็วสูง
รายละเอียด
| รุ่น | GLE |
| ขนาด PCB มากที่สุด | 510x510 มิลลิเมตร |
| ขนาด PCB ขั้นต่ํา | 50x50 มิลลิเมตร |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร |
| น้ําหนักแผ่นสูงสุด | 5 กิโลกรัม |
| ความสูงของการขนส่ง | 900±40 มม |
| ช่องว่างด้านขอบของบอร์ด | 2.5 มม. |
| ความสูงของบอร์ด | 23 มิลลิเมตร |
| ทิศทางการขนส่ง | L-R,R-L |
| ความเร็วในการขนส่ง | สูงสุด 1500mm/s, การควบคุมโปรแกรม |
| วิธีการขนส่ง | หนึ่งระยะ |
| การปรับขนาด | อัตโนมัติ |
| อินเตอร์เฟซ I/O | SMEMA |
| การตั้งตําแหน่ง PCB (วิธีการรองรับ) | ปิ้นแม่เหล็ก/บล็อกรองรับ/ตารางขึ้นลง |
| ระบบจับ PCB |
ปริสิตบนการจับด้านบน
|
| การปักข้าง | |
| ฟังก์ชันการดึงดูด | |
| การพิมพ์ |
0-20mm
|
|
โหมดการพิมพ์
|
ครั้งหนึ่ง/สองครั้ง
|
|
ความเร็วในการพิมพ์
|
10-200mm/วินาที
|
|
โหมดพิมพ์
|
ครั้งเดียว / สองครั้ง
|
|
ประเภทของสกีเกจ
|
ยาง / เหล็ก Squeegee Blade ((มุม 45°/55°/60°)
|
| ความดันการพิมพ์ | 0.5-10กิโลกรัม |
| ขนาดกรอบแบบ | 470*370mm~737*737mm |
|
ระบบทําความสะอาด
|
ระบบทําความสะอาดแบบฝน
|
| การดูดซึมระยะว่างที่เสริม | |
| วัคิวัมแห้ง นุ่ม สามโหมด | |
|
CCD FOV
|
10x8 มิลลิเมตร
|
| ประเภทของเครื่องหมายความมั่นใจ | รูปแบบสแตนดาร์ด ของเครื่องหมายความมั่นใจ |
| แพด | |
| หลุม | |
| ระบบกล้อง | ดูขึ้น/ล่าง โครงสร้างแสง |
| กล้องดิจิตอล CCD | |
| การตรงกับรูปแบบทางกณิตศาสตร์ |
ผลงานของเครื่อง
| รุ่น | GLE |
| ความแม่นยําตําแหน่งซ้ํา | ± 12.5um@6,CPK≥2.0 |
| ความแม่นยําในการพิมพ์ | ±20um@6,CPK≥2.0 |
| ระยะเวลาการพิมพ์ | <7.5 วินาที |
| โดยใช้ระบบการทดสอบของฝ่ายที่สาม ((CTQ) ตรวจสอบความแม่นยําของตําแหน่งการพิมพ์ผสมผสมผสมจริง | |
รายละเอียดของเครื่องจักรทั้งหมด
|
พลังงานไฟฟ้า
|
AC:220±10%,50/60HZ, 3.0KW
|
|
ความดันอากาศ
|
4 ~ 6 kgf/cm2
|
|
การบริโภคลม
|
ประมาณ 5 ลิตร/นาที
|
|
อุณหภูมิการทํางาน
|
-20°C~+45°C |
|
ความชื้นในการทํางาน
|
30% ~ 60%
|
|
ขนาดของเครื่อง(ไม่มีแสงหอคอย) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
|
น้ําหนักของเครื่อง
|
ประมาณ 1100 กิโลกรัม |
ลักษณะ
1, GKG แพลตฟอร์มการปรับเจคพิเศษ มั่นคงและง่ายในการปรับ, มันสามารถปรับความสูง pin jacking ของ PCB ด้วยความหนาที่แตกต่างกันอย่างรวดเร็ว.
