| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | RM-F550 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 20 ชุดต่อเดือน |
คําแนะนํา

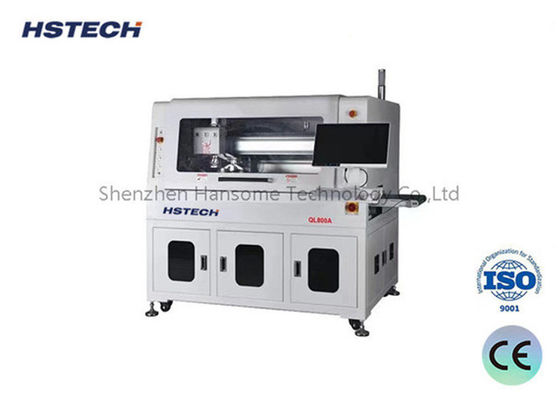

นี่คือเครื่องจักรทางเดิน PCBA อัตโนมัติในแถวที่ออกแบบมาเพื่อความแม่นยําและประสิทธิภาพ. PCBA ถูกติดตั้งอย่างมั่นคงบน jig สําหรับการทางเดินอัตโนมัติด้านล่างเมื่อการดําเนินการทางการเดินทางเสร็จสิ้น, เครื่องใช้ระบบดูดจมูกเพื่อหยิบและวางทั้ง PCBA และ jig ของมันเข้าด้วยกันได้อย่างต่อเนื่อง เครื่องนี้มีความสามารถหลากหลายถูกออกแบบมาโดยเฉพาะเจาะจงสําหรับแยก PCB ด้วยรูสตัมป์การออกแบบโค้ง, และการเชื่อมต่อที่ไม่เรียบร้อยอื่น ๆ ทําให้มันเป็นเครื่องมือที่คุ้มค่าในการปรับปรุงการผลิตและรับประกันการแยกแยก PCB ที่ซับซ้อน
ลักษณะ

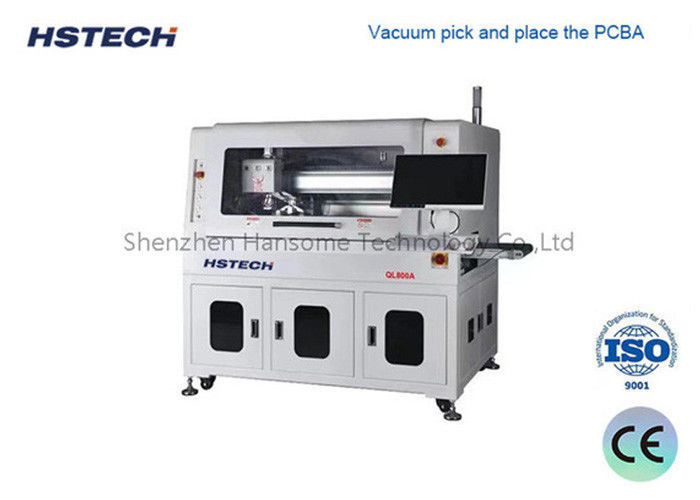

ประกอบด้วยระบบการเลือกและวางที่ที่ใช้งานด้วยระยะว่าง เพื่อการจัดการ PCBAs ได้อย่างแม่นยําและปลอดภัย
ทําการตัดด้านล่าง ด้วยความแม่นยําและประสิทธิภาพที่พิเศษ
รวมการออกแบบสองแพลตฟอร์มเพื่อเพิ่มผลผลิตและลดเวลาหยุดทํางานระหว่างกระบวนการตัด
อุปกรณ์การตรวจจับมีดที่หัก เพื่อให้มีการแจ้งทันที และลดการหยุดการผลิตให้น้อยที่สุด
ติดต่อกับสายการผลิตอัตโนมัติได้อย่างต่อเนื่อง ทําให้กระแสการทํางานเรียบง่าย และเพิ่มศักยภาพการผลิตได้สูงสุด
ให้ฟังก์ชันสถิติ SPC, ยอมให้การวิเคราะห์ข้อมูลและการบูรณาการกับระบบ ERP สําหรับการจัดการคลังสินค้าและการวางแผนการผลิตที่ดีที่สุด
การปรับปรุงแบบเป็นตัวเลือกประกอบด้วยระบบเปลี่ยนเครื่องมืออัตโนมัติ การทํางานของเครื่องดูดฝุ่นกันระเบิด และการติดตามปริมาณอากาศ เพิ่มความปลอดภัย ความน่าเชื่อถือ และผลงาน
รายละเอียดทางเทคนิค
| รุ่น | QL800A | |
| ขนาด PCB มากที่สุด | 260x340 มิลลิเมตร | |
| ขนาด PCB ขั้นต่ํา | 50x50 มิลลิเมตร | |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร | |
| ความสูงของเครื่องส่ง | 900±50 มม | |
| ทิศทางการขนส่ง | ซ้ายไปขวา | |
| ความเร็วในการขนส่ง | 1500mm/s ((max) ปรับได้ | |
| รูปแบบการบรรทุก | รถไฟทางนําการขนส่งแบบส่วน | |
| การปรับความกว้างของรั้ว | อัตโนมัติ | |
| อินเตอร์เฟซการสื่อสาร | SMEMA | |
| การตั้งตําแหน่ง PCB | การตั้งตําแหน่งของเครื่องติดตั้ง | |
| ระบบเก็บ | การดูดดูดดูดดูด | |
| การตัด spindle / ความเร็ว | 60,000 rpm/min, แบรนด์เยอรมนี ((ไม่จําเป็น 100,000 rpm/min, แบรนด์เยอรมนี) | |
| ประเภทการเย็น | ประเภทเย็นด้วยตัวเอง | |
| การเปลี่ยนเครื่องมืออัตโนมัติ | ไม่จําเป็น | |
| ตรวจตัดมีด | ใช่ | |
| ความเร็วในการแยก | 5-100mm/s | |
| ความแม่นยําในการตัด | ± 0.05 มม. | |
| ชุดบด | φ0.8 ~ φ3.0 การหมุนด้านขวา, รางเหล็กตองเฟรน | |
| ความแม่นยําการตั้งตําแหน่งซ้ํา | ± 0.1 มม | |
| ความเร็วการเคลื่อนไหวที่ประสาน | 1000 มม/วินาที | |
| ประเภทแผ่นออก | หน่วยขนส่งเข็มขัด ESD / หน่วยขนส่งแผ่นชุด | |
| การรวบรวมขยะ | การรวบรวมขยะ | |
| การวางโปรแกรมขั้นตอน | GERBER การวาดการนําเข้า / โปรแกรมการแก้ไขผ่านระบบภาพ | |
| การอํานวยอากาศ | 5-8 kg/cm3 | |
| พลังงานไฟฟ้า | AC380V, 50/60Hz, 3KW | |
| ขนาดเครื่อง | 1500x850x1600 มิลลิเมตร | |
| น้ําหนัก | ประมาณ 800 กก. | |
ขนาดเครื่อง
ขนาดด้านล่างของเส้นทางและเก็บฝุ่น
ระบบ CCD ที่ยอดเยี่ยมพร้อมกล้องถ่ายภาพ, เลนส์โมริเท็กซ์ และแหล่งแสงระดับการวัด เพื่อรองรับการปรับขนาด เครื่อง, การชําระค่าตอบแทนและการตั้งตําแหน่งด้วยความมั่นคงที่ดีและความสามารถต่อต้านการรบกวน.
ชัคดูดระยะว่างออมนิโพเทนซ์สําหรับการเก็บ, การวาง, การปล่อย, และการผลิต
ระบบลดสภาพประกอบ, ใช้เข็มขัด ESD แอนติสแตติกในการขนส่งผลิตภัณฑ์ที่แยกออกบนด้านบน, และขยะถูกขนส่งบนด้านล่าง, ประหยัดพื้นที่มากด้วยวิธีนี้
