| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-250LD |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 50 ชุดต่อเดือน |

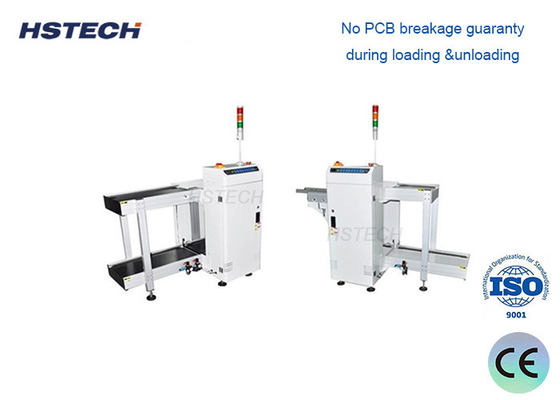

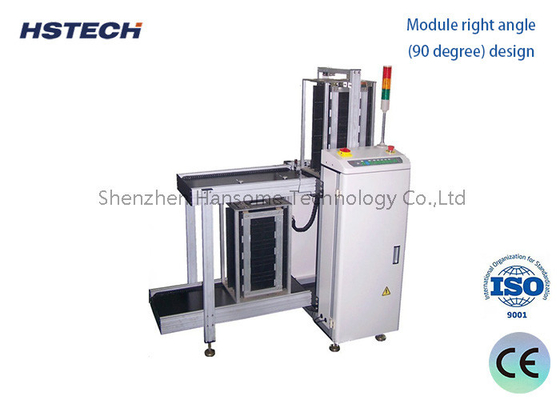

เครื่องควบคุมจอสัมผัสสีแท้ PCB Loader อุปกรณ์การจัดการ PCB พร้อมจอแสงหอคอย
เครื่องบรรทุก PCBครับ :
เครื่องนี้ถูกใช้สําหรับการเริ่มต้นของสายการผลิต SMT โดยการผลัก PCB ออกจากคลังการส่งของเครื่องลงสาย
คํานิยามและหน้าที่:
เครื่องบรรทุก PCB เป็นอุปกรณ์พิเศษสําหรับการบรรทุก PCB (พับแผ่นวงจร) อัตโนมัติ
ฟังก์ชันหลักคือการเอาวัสดุจากราควัสดุแพร่โดยอัตโนมัติ และบรรทุกมันให้แม่นยําในสายการผลิตหรืออุปกรณ์กระบวนการต่อมา
หลักการทํางาน:
เครื่องบรรทุก PCB ปกติประกอบด้วยเรค, ถ้วยดูดระยะว่าง, XY servo platform และส่วนประกอบอื่น ๆ
กล่องดูดซึมแผ่น PCB ผ่านความดันลบในระยะว่าง และแพลตฟอร์มควบคุมเส้นทางการเคลื่อนไหวอย่างแม่นยํา เพื่อนําแผ่น PCB จากราคไปยังตําแหน่งที่กําหนด
กระบวนการทั้งหมดจะเสร็จสิ้นโดยอัตโนมัติโดยระบบควบคุมเพื่อบรรลุการทํางาน PCB การบรรจุอย่างรวดเร็วและมีประสิทธิภาพ
ลักษณะหลัก:
อัตโนมัติสูง: การเลือกและวาง PCB แบบอัตโนมัติโดยสิ้นเชิง โดยไม่ต้องใช้มือ
ความแม่นยําในการบรรทุกสูง: ความแม่นยําในการตั้งตําแหน่งที่ซ้ําได้ ภายใน ± 0.05 mm
ความสามารถปรับปรุงได้อย่างมาก: ตําแหน่งถ้วยดูดสามารถปรับเปลี่ยนได้โดยอัตโนมัติตามขนาด PCB ที่แตกต่างกัน
ประสิทธิภาพสูง: ประสิทธิภาพการบรรทุกเฉลี่ยของเครื่องเดียวสามารถบรรลุ 300-500 ชิ้น/ชั่วโมง
ประหยัดค่าแรงงาน: ลดความเข้มข้นแรงงานในการบรรทุกด้วยมือ
สถานการณ์การใช้งาน:
การผลิต PCB: อัตโนมัติชาร์จแผ่นเปลือยบนอุปกรณ์ SMT patch, เครื่องเชื่อมคลื่น, ฯลฯ
การประกอบอิเล็กทรอนิกส์: เติมแผ่น PCB ที่ประกอบไว้สู่อุปกรณ์ทดสอบ อุปกรณ์บรรจุ ฯลฯ
การซ่อมแซมและการซ่อมแซม: ดําเนินแผ่น PCB ที่ซ่อมแซมไปยังอุปกรณ์ซ่อมแซมอย่างรวดเร็วและแม่นยํา
รายละเอียด
| รุ่น | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| โวลเตชั่น | AC110V/220V,50/60Hz,ระยะเดียว,สูงสุด 300A | |||
| ขนาด PCB | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| ขนาดของกระจก | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| การอํานวยอากาศ | 0.4 ~ 0.6Mpa | |||
| ความสูงของการขนส่ง | 920±20 ((mm) มาตรฐาน | |||
| เวลาบรรทุก | 6 วินาที | |||
| เวลาเปลี่ยนคลัง | ประมาณ 20 วินาที | |||
| ทิศทางการขนส่ง | L เป็น R หรือ R เป็น L ไม่ต้องเลือก | |||
| ความหนาของ PCB | ขั้นต่ํา 0.4 มิลลิเมตร | |||
| พีช | 1-4 ((10mm ขั้นตอน)ครับ | |||
| การสื่อสาร | SMEMA | |||
| ขนาดของเครื่อง | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| น้ําหนัก | ประมาณ 140 กก. | ประมาณ 180kg | ประมาณ 220kg | ประมาณ 230kg |
Fอาหาร
1, การควบคุมจอสัมผัสสีจริง
2มิตซูบิชิ พีเอลซี
3, ความจุของกระจก: ด้านบน 1, ด้านล่าง 1, หรือตามต้องการ
4ช่องเลือก: 10mm,20mm,30mm,40mm
5ทิศทางการขนส่ง PCB: L - R หรือ R - L
6, การเลือกโหมดการทํางานด้วยมือ/อัตโนมัติ
7, รีลหน้าติดตั้ง หรือ รีลหลังติดตั้ง, optional
8, ความสูงมาตรฐานสําหรับการใช้งาน SMT ((920±20mm)
9, การแสดงแสงในหอคอย
10, สัญญาณ SMEMA
| เครื่องบรรทุก PCB | |||
