| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-CVN350 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 200 ชุดต่อเดือน |
การออกแบบแบบจําลอง SMT PCB การปฏิเสธ conveyor สําหรับสายการประกอบ SMT ด้วย SMEMA ด้วยการควบคุม PLC

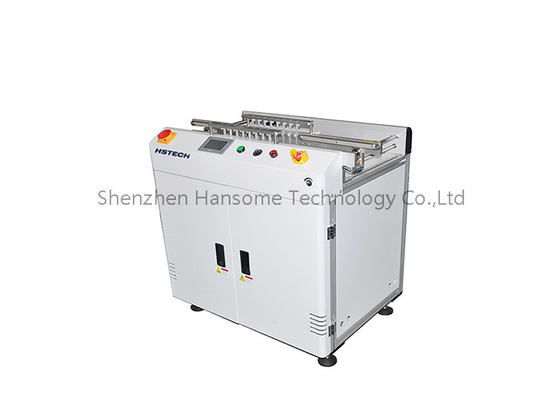

เครื่องขนส่งการปฏิเสธ PCB
หน่วยนี้ให้ฟังก์ชันการเลือกบอร์ด OK และ NG บนสายการผลิต smt. มันสามารถใช้ได้เมื่อการตรวจสอบภาพของ PCBs จําเป็น. PCBs จะดําเนินการต่อไปดังนั้นโดยไม่หยุดการไหลของ PCBs ปกติ.
ลักษณะ:
1การปฏิเสธ การตรวจสอบ และการเลื่อนทาง
2การออกแบบแบบโมดูล
3ความมั่นคงเพิ่มขึ้นโดยการออกแบบที่แข็งแรง

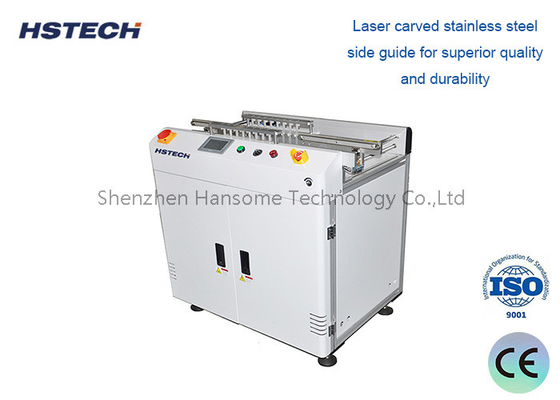

4. การนําด้านเหล็กไร้ขัดเลเซอร์แกะสําหรับคุณภาพและความทนทานสูงสุด
5. การออกแบบเออร์กอนอมิคที่วางแขน
6. การปรับความกว้างเรียบและขนาน ((สกรูนํา)
7ความยาวที่แตกต่างกันตามคําขอ
8ระบบควบคุมความเร็ว
9.สมาธิกับ SMEMA
รายละเอียด
| รุ่น | HS-CVN350 | HS-CVN460 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50*50~450*350 มม. | 50*50~550*460 มม. |
| ขนาดของเครื่อง | 1000*690*930 มม. | 1000*800*930 มม. |
| น้ําหนัก | 70 กิโลกรัม | 90 กิโลกรัม |
| ความสูงของการขนส่ง | 910±20mm |
| ทิศทางการขนส่ง | L~R หรือ R~L (ไม่จําเป็น) |
| ความเร็วในการขนส่ง | 0.5 ~ 20 m/min หรือระบุ |
| พลังงานไฟฟ้า | AC100-230V,50/60Hz ระยะเดียว |
| การบริโภคพลังงาน | 100VA สูงสุด |
| ความดันอากาศ | 4-6bar |
| การบริโภคลม | ขนาดสูงสุด 10L/นาที |
| การสื่อสาร | SMEMA |
การใช้งาน:
การตรวจพบและแยกผลิตภัณฑ์ที่บกพร่อง
ในสายการผลิต PCB Reject Conveyor ใช้ร่วมกับอุปกรณ์ AOI (Automatic Optical Inspection)
เมื่อระบบ AOI ค้นพบแผ่น PCB ที่บกพร่อง มันจะกระตุ้นเครื่องขนส่งการปฏิเสธ เพื่อแยกมันออกจากสายการผลิตหลักโดยอัตโนมัติ
การแปรรูปใหม่และการแปรรูปใหม่:
บอร์ด PCB ที่ต้องปรับปรุงหลังการตรวจ AOI สามารถโอนไปยังพื้นที่ปรับปรุงพิเศษผ่านคอนเวียร์การปฏิเสธ
วิธีนี้ทําให้แน่ใจว่าผลิตภัณฑ์ที่ดีและผิดปกติถูกแยกออกอย่างมีประสิทธิภาพ เพื่อหลีกเลี่ยงความสับสน
การแปรรูปกระบวนการพิเศษ:
บอร์ด PCB ที่มีคุณสมบัติหรือกระบวนการพิเศษบางอย่าง สามารถแยกจากสายหลักโดยคอนเวียร์การปฏิเสธ
ส่งไปยังอุปกรณ์พิเศษอื่นเพื่อการแปรรูปหรือการทดสอบพิเศษ
การจัดหมวดหมู่การทดสอบตัวอย่าง:
ตัวอย่างของแผ่น PCB ที่รวบรวมในระหว่างกระบวนการผลิตจะถูกโอนไปยังพื้นที่ทดสอบผ่านคอนเวียร์การปฏิเสธ
การแยกตัวอย่างจากผลิตภัณฑ์สายประกอบปกติได้อย่างมีประสิทธิภาพ เพื่อหลีกเลี่ยงการขัดขวางการผลิตที่เกิดจากการทดสอบ
การเก็บข้อมูลการผลิต:
การใช้คอนเวียร์การปฏิเสธ และข้อมูลของบอร์ด PCB ที่แยกแยก สามารถบันทึกในระบบการจัดการการผลิตได้
มันมีประโยชน์ในการวิเคราะห์ตัวชี้วัด เช่น อัตราความบกพร่องและอัตราการทํางานใหม่ในการผลิตและยอดเยี่ยมกระบวนการผลิต
รายละเอียดสินค้า:
