การสนับสนุนเอกสาร CAD โรบอตผสมโต๊ะหมุน 360 องศา พร้อมสถานีทํางานคู่

ชื่อแบรนด์:	HSTECH
เลขรุ่น:	HS-S5331R
MOQ:	1 ชุด
ราคา:	negotiable
เงื่อนไขการจ่ายเงิน:	ที/ที, เวสเทิร์นยูเนี่ยน
ความสามารถในการจําหน่าย:	100 ชุดต่อเดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

ชื่อสินค้า:

หุ่นยนต์บัดกรีแบบตั้งโต๊ะ

ชื่ออื่น:

เครื่องบัดกรีหุ่นยนต์

สถานีทำงาน:

สถานีทำงานคู่

หัวแร้ง:

เคล็ดลับเดียว

การหมุน:

360 องศา

ระบบ:

การเขียนโปรแกรมด้วยตนเอง การสลับอย่างรวดเร็ว

รายละเอียดการบรรจุ:

แพคเกจไม้

สามารถในการผลิต:

100 ชุดต่อเดือน

เน้น:

โรบอตผสมโต๊ะหมุน 360 องศา

โรบ็อตผสมอัตโนมัติที่ทํางานสองสถานที่

เครื่องเชื่อมหุ่นยนต์สนับสนุนเอกสาร CAD

คําอธิบายสินค้า

การสนับสนุนเอกสาร CAD หุ่นยนต์บัดกรีตั้งโต๊ะ 360 องศา พร้อมสถานีทำงานคู่

เครื่องบัดกรีอัตโนมัติขั้นสูงนี้ได้รับการออกแบบมาสำหรับการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำ โดยมีสถานีทำงานคู่และการสนับสนุนเอกสาร CAD ที่ครอบคลุมเพื่อประสิทธิภาพการบัดกรีที่ดีที่สุด

การใช้งาน

ออกแบบมาสำหรับอุตสาหกรรมการผลิตอุปกรณ์อิเล็กทรอนิกส์ หุ่นยนต์บัดกรีนี้จัดการกระบวนการที่ท้าทายสำหรับระบบบัดกรีแบบรีโฟลว์และบัดกรีแบบคลื่น มันทำได้ดีเยี่ยมกับแผงวงจรผสม ส่วนประกอบที่ไวต่อความร้อน และอุปกรณ์ที่ละเอียดอ่อนในกระบวนการ SMT back-end การใช้งาน ได้แก่ สายเชื่อม PCB, การเชื่อมปลั๊กชาร์จ, การบัดกรีขั้วต่อ, การใช้งานดีบุก DC และการเชื่อมต่อแถบไฟ LED ระบบนี้แทนที่การบัดกรีด้วยตนเองเพื่อเพิ่มประสิทธิภาพและปรับปรุงคุณภาพการบัดกรีในอุปกรณ์อิเล็กทรอนิกส์ยานยนต์, ผลิตภัณฑ์ดิจิทัล, การผลิต LCD, แผงวงจร, ขั้วต่อ, หม้อแปลง RJ/เครือข่าย, ชุดสายเคเบิล, การเชื่อม FPCB, การเชื่อม COF, เมนบอร์ดคอมพิวเตอร์, ลำโพง และอุตสาหกรรมการเชื่อมคุณภาพมอเตอร์

คุณสมบัติหลัก

การทำงานอัตโนมัติเต็มรูปแบบรวมถึงการบัดกรี การทำความสะอาด และการดูดควัน
เข้ากันได้กับส่วนประกอบทุกประเภท รวมถึงอุปกรณ์แบบใส่และแบบติดตั้งบนพื้นผิว
รองรับรูปแบบการบัดกรีแบบจุด ลาก วงกลม โค้ง และผิดปกติบนแผง PCB
หัวบัดกรีคู่และสถานีทำงานคู่เพื่อการทำงานที่มีประสิทธิภาพสูงอย่างต่อเนื่อง
การควบคุมปริมาณดีบุกที่แม่นยำด้วยการเชื่อมที่สม่ำเสมอ ประหยัดดีบุกอย่างน้อย 30% เมื่อเทียบกับกระบวนการด้วยตนเอง
ระบบทำความร้อนคุณภาพสูงที่มีความแม่นยำของอุณหภูมิ ±2℃
ระบบกรองการทำให้บริสุทธิ์ควันที่รวมเข้าด้วยกัน ช่วยยืดอายุการใช้งานของหัวแร้งและปรับปรุงคุณภาพ
ฟังก์ชันการทำความสะอาดอัตโนมัติช่วยให้มั่นใจได้ถึงการประมวลผลการบัดกรีที่เสถียรและยืดอายุการใช้งานของอุปกรณ์

ข้อมูลจำเพาะทางเทคนิค

รุ่น	HS-S5331R
แรงดันไฟฟ้า	AC110V/220V, 50/60Hz
ช่วงการทำงาน X/Y1/Y2/Z	500300300*100mm
แกน R	360 องศา
ความเร็วในการเคลื่อนที่ X/Y1/Y2/Z	สูงสุด 300 มม./วินาที
ระบบขับเคลื่อน	มอเตอร์สเต็ปเปอร์, สายพานไทม์มิ่ง
รางนำเชิงเส้น	รางนำความแม่นยำสูงแบรนด์ไต้หวัน
ความแม่นยำในการทำซ้ำ	±0.02mm
การเขียนโปรแกรม	การเขียนโปรแกรมด้วยตนเองพร้อมจี้สอน
ระบบควบคุม	แผงควบคุม
การจัดเก็บโปรแกรม	จัดเก็บชุดข้อมูลการประมวลผลหนึ่งพันชุดพร้อมไฟล์เดียวที่มีพื้นที่เก็บข้อมูลสูงสุด 3M (จุดประมวลผลห้าพันจุด)
พื้นที่จัดเก็บไฟล์	กล่องมือถือ 256M, การ์ดออฟไลน์ 32M, ไฟล์ประมวลผลเดียวมีพื้นที่เก็บข้อมูลสูงสุด 3M (จุดประมวลผล 100,000 จุด)
การสนับสนุนเอกสาร	CAD
การทำความสะอาดดีบุกเหล็ก	การทำความสะอาดด้วยลม/นิวเมติก
อินเทอร์เฟซภายนอก	USB+RS232
วิธีการบัดกรี	การบัดกรีแบบจุด/ลาก
น้ำหนัก	85 กก.
ขนาดเครื่อง	680585800mm

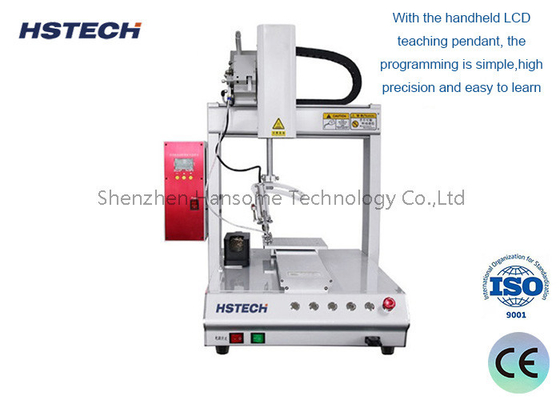

รูปภาพสินค้า

High Precision Automatic Soldering Robot with ±2℃ Temperature Accuracy
