แพลตฟอร์มทำงาน Double Y 5 แกน หุ่นยนต์บัดกรีอัตโนมัติแบบตั้งพื้น พร้อมรางนำเชิงเส้น Hiwin สำหรับการบัดกรี PCB

ชื่อแบรนด์:	HSTECH
เลขรุ่น:	HS-FS5331R
MOQ:	1 ชุด
ราคา:	negotiable
เงื่อนไขการจ่ายเงิน:	ที/ที, เวสเทิร์นยูเนี่ยน
ความสามารถในการจําหน่าย:	100 ชุดต่อเดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

ชื่อสินค้า:

หุ่นยนต์ผสมอัตโนมัติที่ยืนบนพื้น

ตัวเครื่อง:

โครงสร้างโลหะ

เหล็กดีบุก:

เดี่ยว

แพลตฟอร์ม:

แพลตฟอร์มการทำงาน Double Y

คู่มือเชิงเส้น:

Hiwin

การใช้งาน:

การบัดกรี Pcb, การเชื่อม, การบัดกรีแผงวงจร

รายละเอียดการบรรจุ:

แพคเกจไม้

สามารถในการผลิต:

100 ชุดต่อเดือน

เน้น:

Double Y Working Platform หุ่นยนต์บัดกรีอัตโนมัติ

หุ่นยนต์บัดกรีแบบตั้งพื้น 5 แกน

Hiwin Linear Guide PCB เครื่องบัดกรี

คําอธิบายสินค้า

Double Y Working Platform หุ่นยนต์บัดกรีอัตโนมัติแบบตั้งพื้น

หุ่นยนต์บัดกรีอัตโนมัติแบบตั้งพื้นนี้มอบความสะดวกสบายและความยืดหยุ่นที่เพิ่มขึ้นเมื่อเทียบกับรุ่นเดสก์ท็อป โดยมีการออกแบบแพลตฟอร์มการทำงาน Y สองเท่าเพื่อการบัดกรี PCB ที่มีประสิทธิภาพ

ภาพรวมผลิตภัณฑ์

เครื่องใช้ระบบการทำงาน 5 แกนพร้อมแท่นบัดกรีคู่ โดยมีระยะการเคลื่อนที่ของหัวแร้ง/ปลายหัวแร้งเดี่ยวที่ 500x300x300x100 มม. เหมาะสำหรับงานเชื่อม PCBA ต่างๆ หุ่นยนต์บัดกรีอัตโนมัตินี้มาแทนที่การเชื่อมด้วยมือ เพื่อปรับปรุงประสิทธิภาพการทำงานและคุณภาพการเชื่อมอย่างมาก

คุณสมบัติที่สำคัญ

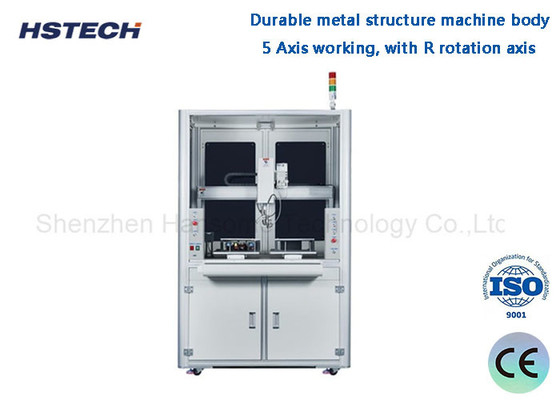

ตัวเครื่องโครงสร้างโลหะที่ทนทานพร้อมการออกแบบตั้งพื้นและการทำงานแบบแพลตฟอร์มคู่
ระบบการทำงาน 5 แกน รวมถึงแกนหมุน R
ระยะการเดินทาง 500 × 300 × 300 มม. (ปรับแต่งตามความต้องการของลูกค้า)
หัวแร้งเดี่ยวพร้อมตัวเลือกระยะการเคลื่อนที่ที่ยืดหยุ่น ปรับแต่งให้เป็นหัวแร้งสองหรือสามหัวได้
รองรับวิธีการเชื่อมหลายวิธี รวมถึงการเชื่อมแบบจุดและการเชื่อมแบบลาก
สอนการเขียนโปรแกรมแบบจี้ด้วยการตั้งค่าจุดเชื่อมแบบแมนนวล รองรับการนำเข้าแบบร่าง CAD
Linear Guide ยี่ห้อ Hiwin ไต้หวันคุณภาพสูงเพื่อการเคลื่อนไหวที่แม่นยำ
สเต็ปเปอร์มอเตอร์และระบบควบคุมสายพานไทม์มิ่ง

ข้อมูลจำเพาะทางเทคนิค

แบบอย่าง	HS-S5331R	HS-S6331R
แรงดันไฟฟ้า	ไฟฟ้ากระแสสลับ 110V/220V, 50/60Hz
X/Y1/Y2/Z ช่วงการทำงาน	500×300×300×100มม	600×300×300×100มม
แกนอาร์	360°
ความเร็วการเคลื่อนที่ X/Y/Z	สูงสุด 300 มม./วินาที
ระบบขับเคลื่อน	สเต็ปเปอร์มอเตอร์, สายพานไทม์มิ่ง
คู่มือเชิงเส้น	คู่มือความแม่นยำสูงของแบรนด์ไต้หวัน
ทำซ้ำความแม่นยำ	±0.02มม
การเขียนโปรแกรม	สอนจี้
ระบบควบคุม	คณะกรรมการควบคุม
การจัดเก็บโปรแกรม	ข้อมูลการประมวลผล 1,000 ชุด ไฟล์เดียวพื้นที่เก็บข้อมูลสูงสุด 3M (จุดประมวลผล 5,000 จุด)
พื้นที่จัดเก็บไฟล์	กล่องมือถือ 256M, การ์ดออฟไลน์ 32M, ไฟล์ประมวลผลเดี่ยวสูงสุดพื้นที่เก็บข้อมูล 3M (จุดประมวลผล 100,000 จุด)
การสนับสนุนเอกสาร	แคนาดา
การทำความสะอาดเหล็กดีบุก	ทำความสะอาดอากาศ/นิวแมติก
อินเทอร์เฟซภายนอก	ยูเอสบี+RS232
วิธีการบัดกรี	การบัดกรีแบบชี้/ลาก
น้ำหนัก	65กก	70กก
ขนาดเครื่อง	715×585×800มม	815×685×800มม

การกำหนดค่าเครื่องหลัก

หัวแร้งคู่ แพลตฟอร์มการทำงาน Y คู่
โปรแกรมเมอร์สอนจี้มือถือ
ตัวควบคุมความร้อน
ตัวควบคุมดีบุกหัก
ชุดปากกาบัดกรี
ปลายเชื่อม
ดีบุกส่วนประกอบออก
กล่องทำความสะอาด
